MGC DURESCA DE / DG — струмопровід з RIP-ізоляцією 12–170 кВ
Повністю ізольований однофазний жорсткий струмопровід MGC DURESCA на 12–170 кВ і струм до 7000 А. Він з'єднує генератори, трансформатори і КРУ на електростанціях, підстанціях і морських ВЕС.
- Номінальна напруга
- 12–170 кВ
- Номінальний струм
- до 7000 А
- Ізоляція
- RIP, заземлений мідний екран (8 кА / 1 с)
- Захисна оболонка
- поліамідна (DE) або металева (DG) труба, IP67
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис

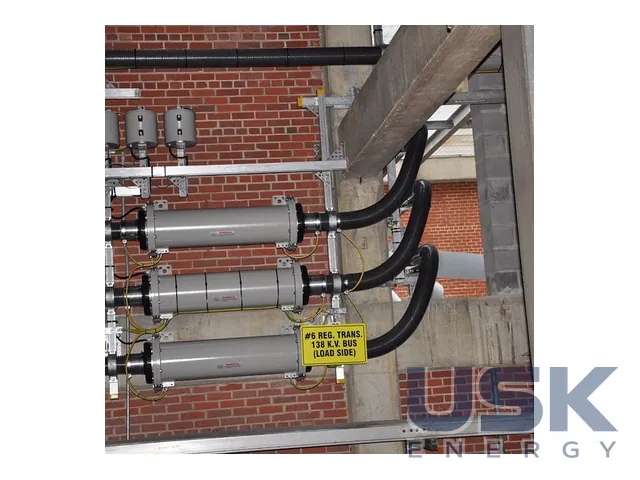

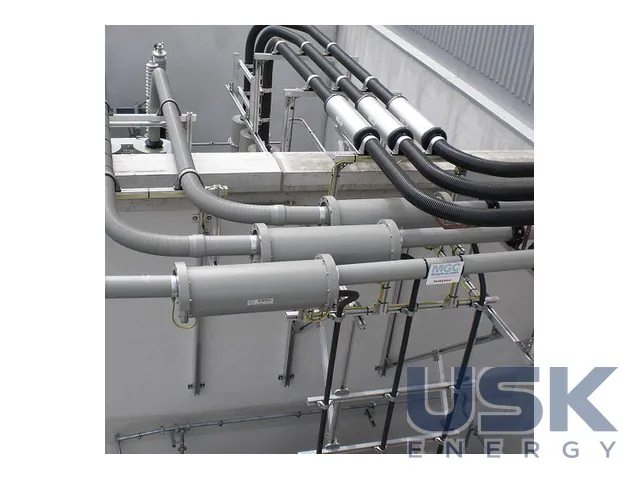

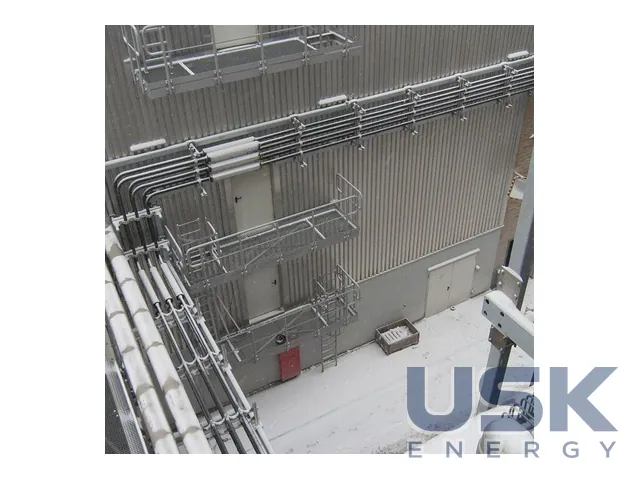

DURESCA DE і DG використовують там, де між генератором, силовим трансформатором і розподільчим пристроєм треба передати великий струм на середній або високій напрузі без кабельних ліній і відкритої ошиновки. Струмопровід однофазний, жорсткий, повністю ізольований і повністю екранований. Його ставлять на електростанціях, підстанціях і морських ВЕС, а також на нафтохімічних об'єктах і в пустельному кліматі з сильним сонцем і температурою понад 50°C. Робочий діапазон 12–170 кВ, номінальний струм до 7000 А.

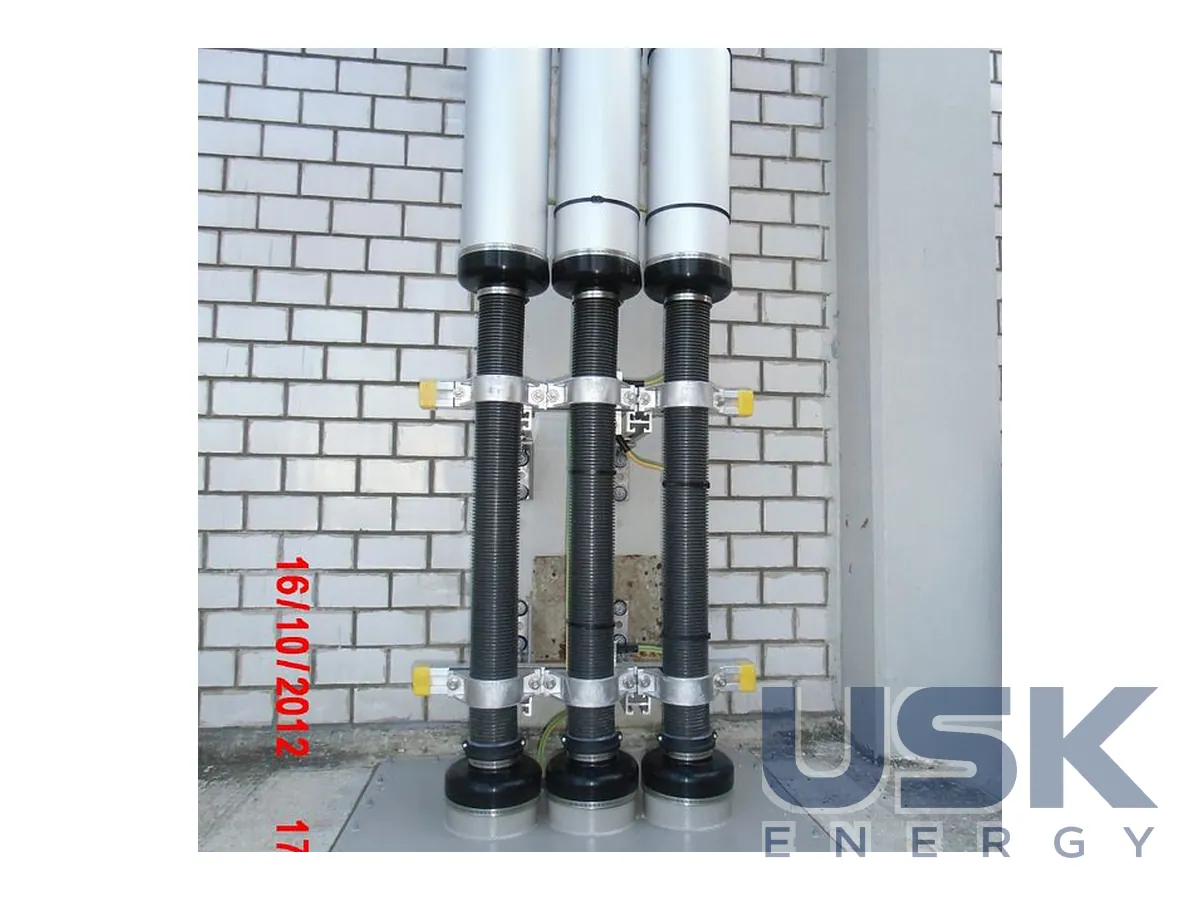

Основа конструкції подібна до сухого вводу. Ізоляція RIP з паперу, просоченого смолою, лежить безпосередньо на провіднику. В ізоляцію вбудовано заземлений мідний екран, розрахований на струм аварійного замикання 8 кА протягом 1 с, тож зовні струмопровід перебуває під потенціалом землі. Захисна оболонка в DE поліамідна, у DG металева труба, ступінь захисту IP67. Гофрована труба з поліаміду PA12 збільшує шлях витоку на кінцях шини й придатна для роботи в приміщенні та просто неба. Стійкість до кліматичних впливів перевірено за ASTM D 2565 у незалежній лабораторії. MGC застосовує таку трубу з 1987 року і поступово переводить на неї ті ділянки, де раніше ставили металеві DG.

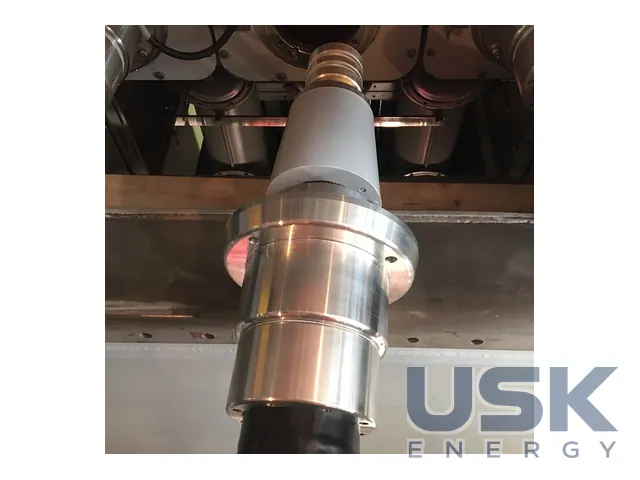

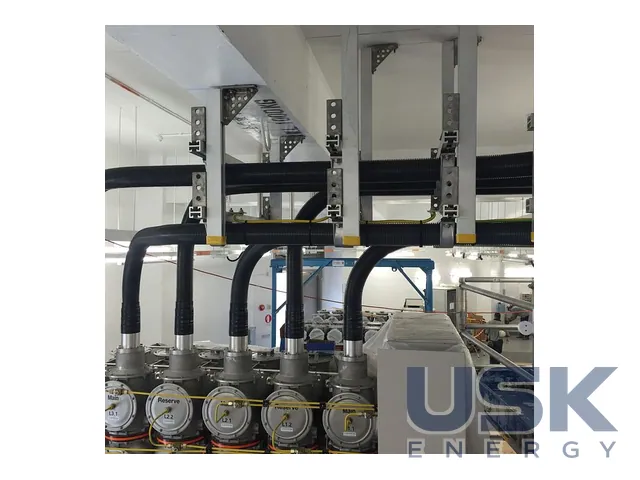

Струмопровід підключається до КРУ та КРУЕ з повітряними або штекерними вводами. Інструкція описує приєднання через елегазові штекери Siemens для КРУЕ 8DA і 8DB, роз'єми NX-Plus і NX-Plus C, а також штекери Schneider, HICO, Pfisterer Connex 3 і 4 та ABB ZX. Окремо передбачено вогнезахисні перегородки на проходах крізь стіни. Окремі секції мають довжину до 10 м і з'єднуються муфтами, які після перевірки закривають з мішечками осушувача.
Кріплення розраховані на статичні й динамічні навантаження, тому їх встановлюють точно за схемами розміщення MGC. Для DG кріплення бувають ковзні й жорсткі, ковзний хомут має додаткову шайбу, яка дає шині видовжуватися від нагрівання. Число й положення точок заземлення визначають разом з MGC на етапі проєктування. Якщо траса проходить через кілька будівель, у кожній має бути щонайменше одна точка заземлення. Шину заземлення бажано прокладати паралельно трасі на подвійних C-профілях, на відстані не менше 0,5 м від струмопроводу, а довжина її при кабелі 50 мм² не повинна перевищувати 40 м.
Кожна секція на заводі проходить приймально-здавальні випробування за IEC 60137, пункти 9.1, 9.3 і 9.4. Перед уведенням в експлуатацію заповнюють контрольний лист CL2015-03 та, за потреби, протокол приймання FL2005-1. Використовувати дозволено тільки матеріали MGC, кожна деталь має етикетку зі штрихкодом і номером. Пошкоджені компоненти не монтують, а про пошкодження одразу повідомляють виробника.
Технічні характеристики
| Номінальна напруга | 12–170 кВ |
|---|---|
| Номінальний струм | до 7000 А |
| Ізоляція | RIP, заземлений мідний екран (8 кА / 1 с) |
| Захисна оболонка | поліамідна (DE) або металева (DG) труба, IP67 |
| Стандарт | IEC 60137 |
Запит ціни та строку поставки
MGC DURESCA DE / DG — струмопровід з RIP-ізоляцією 12–170 кВ, Pfiffner Group. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8544 60 10 98 (понад 10 кВ) |
|---|---|
| HS, 6 знаків | 8544 60 |
| CN (ЄС) | 8544 60 10 |
| HTSUS (США) | 8544 60 40 00 |
| Митний тариф КНР | 8544 60 12 90 (1–35 кВ) 8544 60 13 00 (35–110 кВ) 8544 60 14 00 (110–220 кВ) |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Чим відрізняються DE і DG?
Захисною оболонкою. У DE поліамідна, у DG металева труба, ступінь захисту обох IP67.
До якого обладнання підключається струмопровід?
До генераторів, трансформаторів, КРУ та КРУЕ з повітряними або штекерними вводами.
Які напруга, струм і стійкість екрана?
Напруга 12–170 кВ, струм до 7000 А. Заземлений мідний екран витримує 8 кА протягом 1 с.
