EGE SPB / NSPB — струмопроводи з розділеними та нерозділеними фазами до 5 кА

Опис

Струмопроводи EGE SPB і NSPB мають загальний кожух для всіх фаз і застосовуються на генераторних виводах і в мережах власних потреб електростанцій. Їх виготовляє підрозділ струмопроводів EGE, який випускає також пофазно-екрановані струмопроводи IPB. Якщо IPB розраховані на найбільші струми генераторів, то SPB і NSPB закривають діапазон до 5 кА, де окремий екран для кожної фази не потрібен, а загальний кожух дає компактнішу та дешевшу конструкцію. EGE виконує всю лінійку струмопроводів, тож на одному об'єкті можна поєднати IPB на основних виводах і SPB або NSPB на ділянках власних потреб.

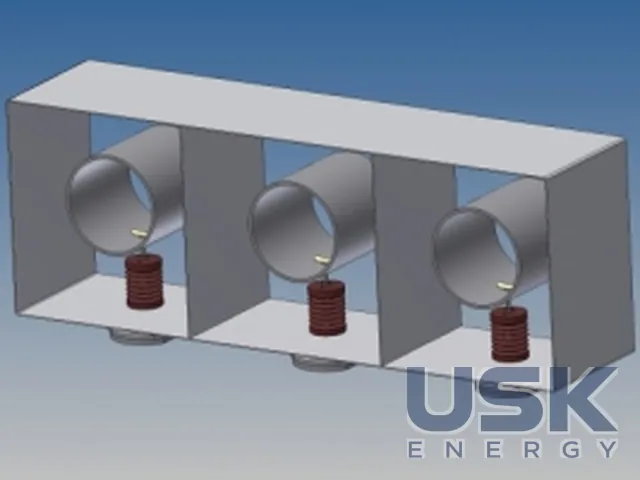

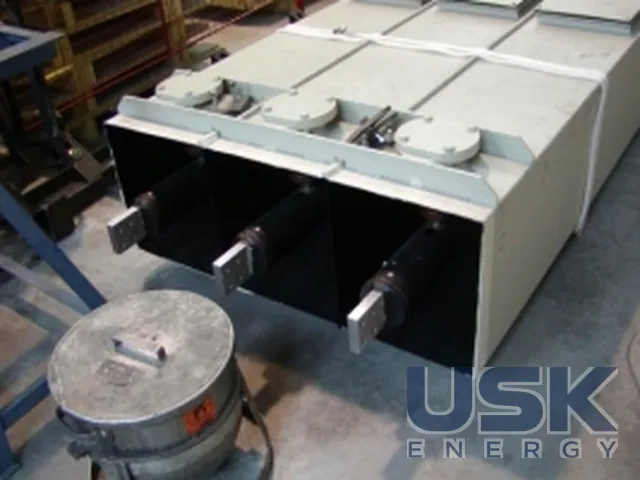

У струмопроводі SPB (Segregated Phase Bus Duct) фази всередині загального кожуха розділені перегородками. Перегородка локалізує пошкодження в межах однієї фази і знижує ймовірність переходу замикання між фазами. У струмопроводі NSPB (Non-Segregated Phase Bus Duct) фази прокладені в спільному кожусі без розділення, що спрощує конструкцію і зменшує габарити. Вибір між ними залежить від вимог до локалізації пошкоджень і від місця на трасі. Перегородки також обмежують поширення дуги вздовж кожуха.

Обидва типи EGE відносить до спеціальних виконань для генераторних виводів. Стійкість до струмів КЗ становить 100/50 кА (3 с) або 130/63 кА (3 с) залежно від виконання. Перше число відповідає ударному струму, друге струму термічної стійкості протягом 3 с. Номінальний струм обох систем до 5 кА. Ізоляція повітряна, провідники кріпляться на опорних ізоляторах усередині кожуха. Ці значення вибирають за розрахунком струмів КЗ у точці встановлення з урахуванням підживлення від генератора та мережі.

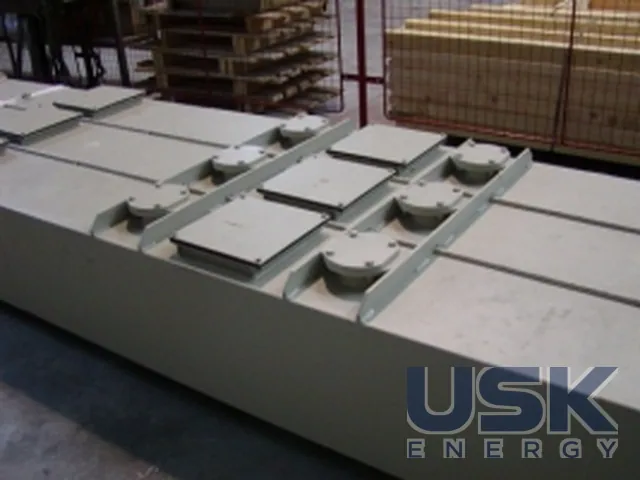

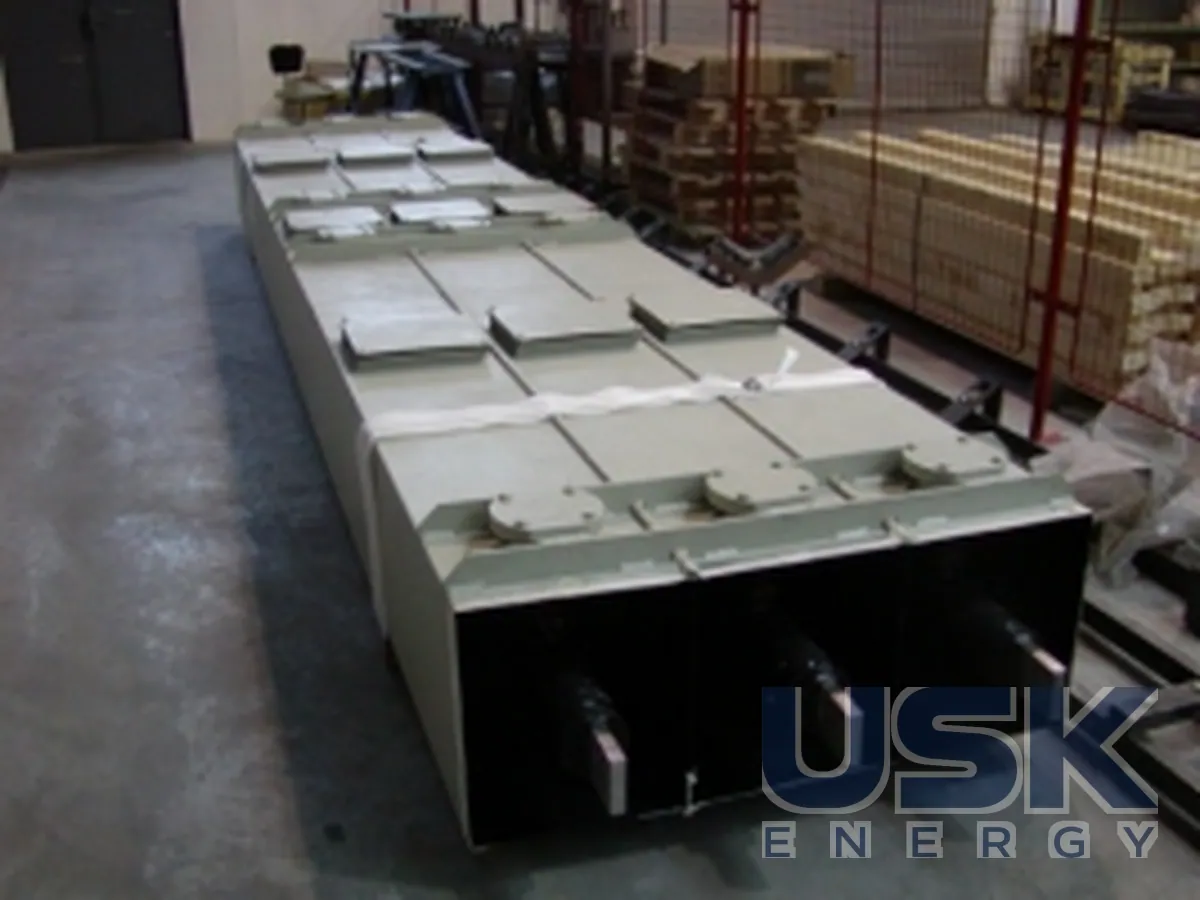

Основні застосування такі. Струмопроводи з'єднують генератори невеликої та середньої потужності з трансформаторами, трансформатори власних потреб з розподільчими пристроями, а також окремі секції власних потреб блока. На таких ділянках струми менші, ніж на основних виводах великого генератора, але вимоги до стійкості при КЗ лишаються високими, бо поруч працює джерело великої потужності. Повітряна ізоляція та закритий кожух захищають провідники від пилу та випадкового дотику. Кожух заземлюють, і він захищає персонал під час обслуговування сусіднього обладнання. Конструкція секційна, окремі секції з'єднують на місці.

Монтаж і шеф-монтаж струмопроводів виконують бригади EGE по всій Європі. Компанія має необхідні сертифікати, допуски, інструменти та обладнання, а нагляд за складанням ведуть її працівники. Персонал регулярно проходить навчання, щоб відстежувати актуальні вимоги і тримати якість робіт. Для замовлення вказують номінальний струм, напругу, вимоги до стійкості до КЗ, тип струмопроводу SPB чи NSPB, трасу та довжину, точки приєднання та умови встановлення. Досвід монтажу силами виробника корисний під час реконструкції діючих станцій, де трасу доводиться вписувати в наявні конструкції.
