EGE ASR — дугогасні реактори (котушки Петерсена) плавно регульовані 6–110 кВ

Опис

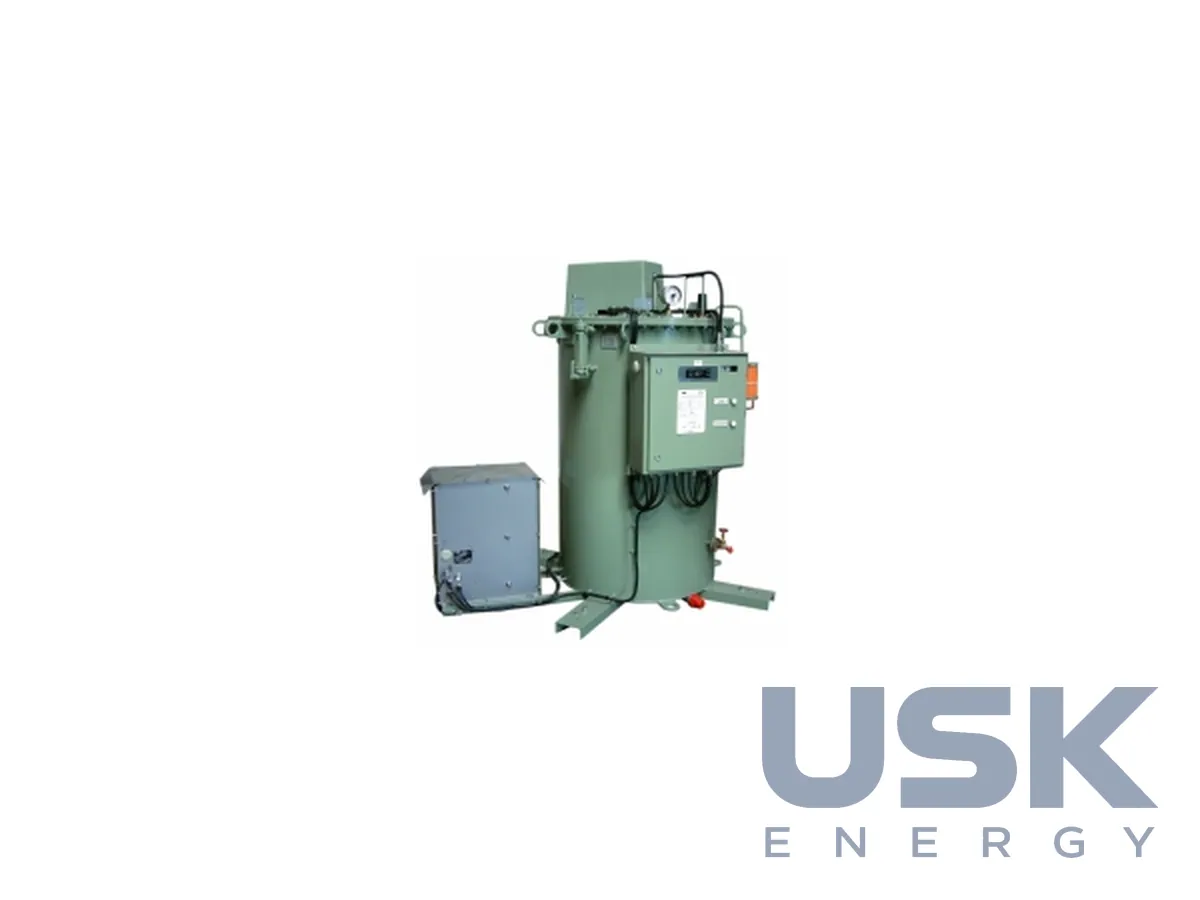

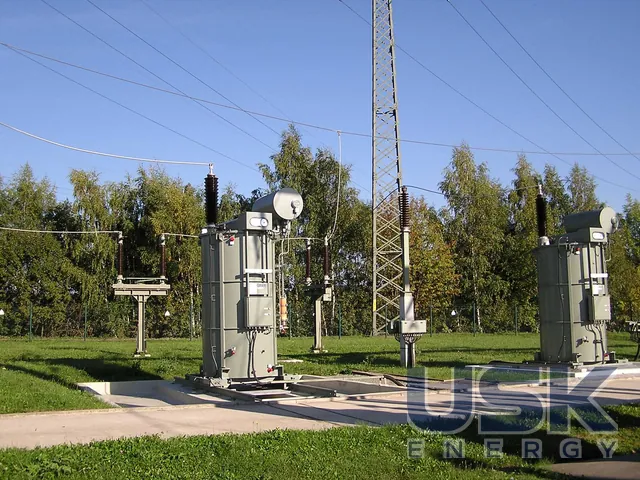

Дугогасні реактори EGE ASR, відомі також як котушки Петерсена, компенсують ємнісний струм замикання на землю в мережах середньої та високої напруги. Реактор підключають до нейтралі силового трансформатора або, якщо нейтраль недоступна, до нейтралі заземлювального трансформатора. Під час однофазного замикання індуктивний струм реактора компенсує ємнісний струм мережі, струм у місці пошкодження різко зменшується, дуга гасне сама, і мережа може деякий час працювати з замиканням, поки персонал шукає пошкоджене приєднання. Компенсована нейтраль знижує перенапруги при дугових замиканнях і зменшує кількість відключень споживачів через короткочасні замикання на землю.

Типовий ряд реакторів EGE охоплює номінальні напруги мереж від 6 кВ до 110 кВ і номінальні потужності від 125 кВА до 19000 кВА при частоті 50 Гц. Реактори плавно регульовані, струм змінюється в діапазоні 10–100 % Iн. Плавне налаштування важливе для кабельних мереж і мереж, які часто перемикаються, бо ємнісний струм змінюється разом із конфігурацією мережі, а реактор потрібно тримати поблизу резонансу. Налаштуванням керує автоматика, і до неї EGE пропонує інжектор MCI P-01 для мереж, де класичний метод працює погано. Ширина діапазону регулювання дає запас на розширення мережі, коли з часом додаються нові кабельні лінії.

Реактори виготовляють для короткочасного режиму KB-2h або тривалого режиму DB. Короткочасний режим вибирають, коли замикання відключають або локалізують за обмежений час, тривалий потрібен, якщо мережа має довго працювати із замиканням на землю. Базові технічні вимоги відповідають IEC 60076-6, а виконання реактора адаптують до конкретних вимог замовника. Режим роботи визначає нагрів обмотки та розміри бака, тому його фіксують у технічному завданні разом із номінальним струмом реактора.

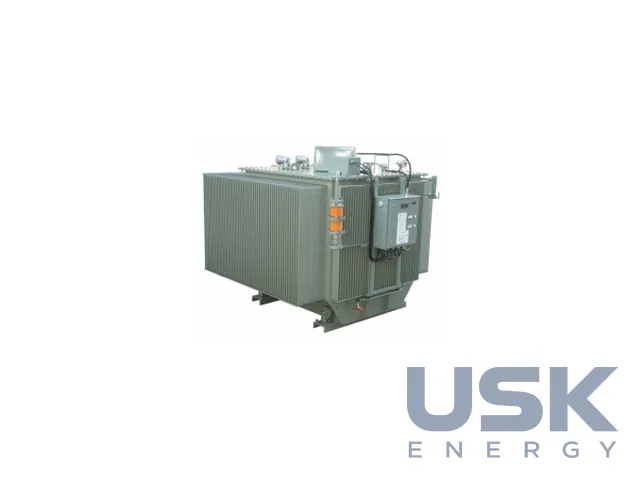

Комбіноване виконання ASRC об'єднує дугогасний реактор і заземлювальний трансформатор в одному баку. Такий апарат займає менше місця, ніж дві окремі машини, і спрощує монтаж на підстанціях, де нейтраль силового трансформатора виведена незручно або відсутня. До реактора постачаються покажчик струму DU і покажчик напруги Uo, які показують налаштування котушки та напругу зміщення нейтралі. Комбінований апарат підключають безпосередньо до шин СН, і він сам формує нейтраль для реактора, а покажчики монтують у шафі керування реактором або на щиті підстанції.

EGE комплектує реактори супутнім обладнанням власного виробництва. Це заземлювальні трансформатори ETR, допоміжні резистори SR і SRA для селективного пошуку замикань, контролери ARS, резистори заземлення нейтралі та трифазні шунтувальні реактори TKFC. Така комплектація зручна, коли на підстанції потрібно перебудувати режим нейтралі цілком. У запиті на дугогасний реактор вказують напругу мережі, ємнісний струм або його оцінку, режим роботи, схему підключення до нейтралі та потрібні аксесуари. Потужність реактора зазвичай обґрунтовують вимірюванням або розрахунком ємнісного струму мережі із запасом на її розвиток.

Технічні характеристики

Коди для митного оформлення

Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
