EGE ETR — заземлювальні трансформатори (нейтралеутворювальні) 6–52 кВ
Заземлювальні (нейтралеутворювальні) трансформатори EGE ETR для мереж 6–52 кВ потужністю 200–8000 кВА. Створюють штучну нейтраль у розподільних мережах, до якої підключають дугогасні реактори або резистори.
- Напруга мережі
- 6, 10, 15, 20, 35, 52 кВ
- Номінальна потужність
- 200–8000 кВА
- Схема з'єднання
- ZN, ZNyn11 та ін. на замовлення
- Виконання
- герметичний бак або з розширювачем
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Заземлювальні трансформатори EGE ETR створюють штучну нейтраль у розподільних мережах. Вони потрібні там, де обмотки силових трансформаторів з'єднані в трикутник або нейтраль недоступна, а режим заземлення нейтралі мережі потрібно змінити. До нейтралі ETR підключають дугогасний реактор для резонансного заземлення або резистор для резистивного заземлення. Без такої штучної нейтралі ні реактор, ні резистор приєднати до мережі неможливо. Заземлювальний трансформатор підключають до шин СН через окреме приєднання, і його захист налаштовують з урахуванням струмів нульової послідовності. У компенсованих мережах ETR і реактор ставлять поруч у спільному огородженні або в спільному баку комбінованого виконання.
Типовий ряд охоплює мережі 6, 10, 15, 20, 35 і 52 кВ і номінальні потужності від 200 до 8000 кВА. Потужність вибирають за струмом, який має пройти через нейтраль під час замикання на землю, і за тривалістю цього режиму. Для мережі з дугогасним реактором трансформатор розраховують на тривалу роботу з реактором, для резистивного заземлення на короткочасний струм до відключення пошкодження. При тривалому режимі з реактором враховують і номінальний струм реактора, і його діапазон регулювання, бо максимальне значення задає нагрів обмоток ETR.
Схема з'єднання ZN або ZNyn 11, на замовлення можливі інші варіанти. Обмотка в зигзаг має малий опір нульової послідовності, тому струм замикання на землю проходить через трансформатор, а в нормальному режимі він споживає лише невеликий струм намагнічування. У схемі ZNyn 11 є додаткова вторинна обмотка, від якої можна живити власні потреби підстанції, тому окремий трансформатор власних потреб іноді не потрібен. Навантаження вторинної обмотки враховують під час вибору потужності трансформатора разом зі струмом нейтралі.

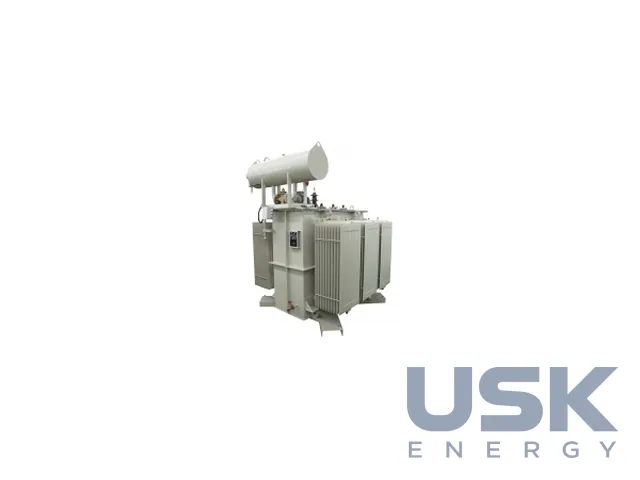

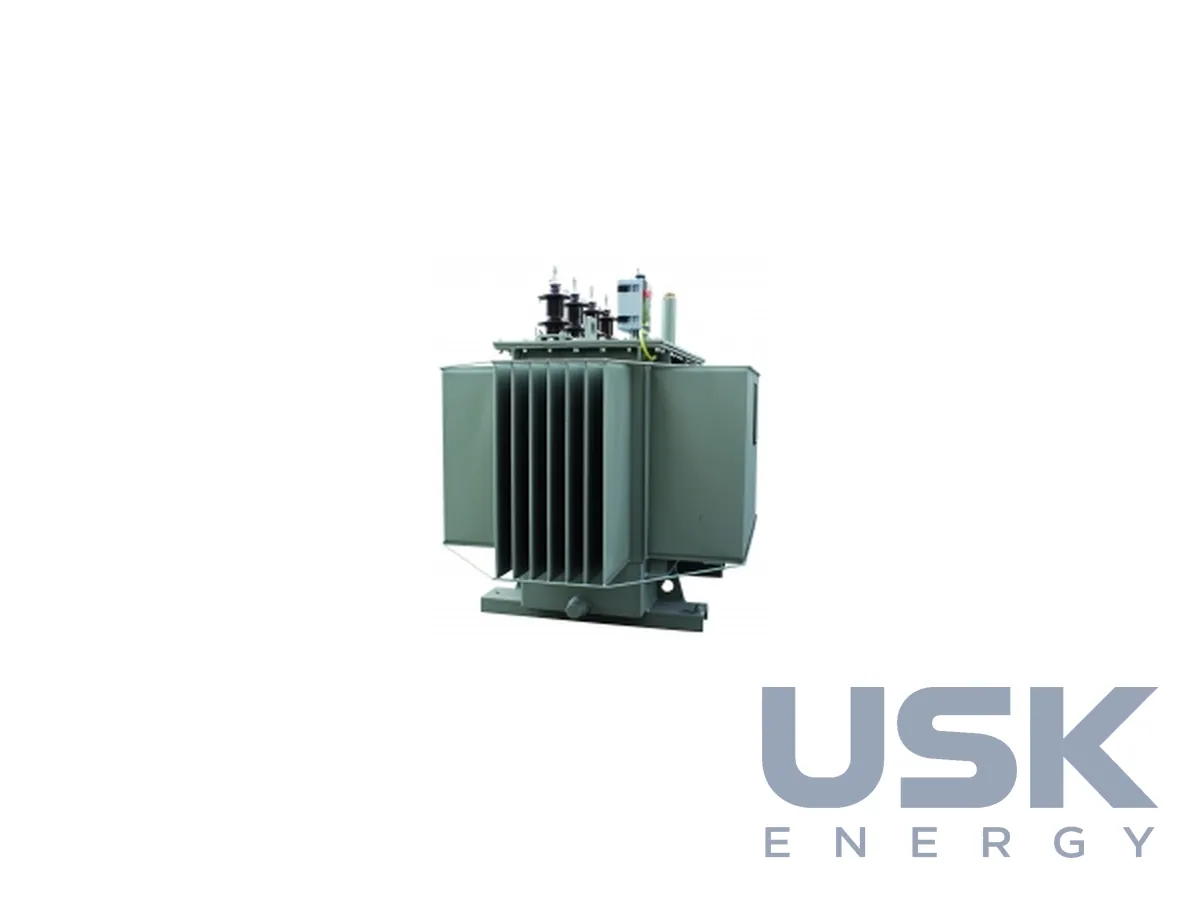

Бак виконується герметичним або з розширювачем. Герметичне виконання не потребує контролю рівня та стану оливи через повітроосушувач і зручне для підстанцій без постійного персоналу. Виконання з розширювачем звичне для мереж, де вже експлуатують подібні машини, і полегшує контроль стану ізоляції. EGE також випускає комбіновані дугогасні реактори, у яких активна частина заземлювального трансформатора та активна частина реактора розміщені в спільному корпусі, що економить місце на підстанції. Виконання бака часто вибирають таке саме, як у силових трансформаторів тієї ж підстанції, щоб обслуговування було однаковим.
Заземлювальні трансформатори EGE постачаються разом з іншим обладнанням для режимів нейтралі, яке компанія виготовляє сама. Це дугогасні реактори ASR, допоміжні резистори SR і SRA, контролери ARS, резистори заземлення нейтралі, трифазні шунтувальні реактори TKFC та інжектор MCI P-01 для налаштування реакторів. Усе це підбирають під конкретну мережу. У запиті вказують напругу мережі, потрібну потужність або струм нейтралі, тривалість режиму, схему з'єднання, потребу у вторинній обмотці та виконання бака. Комплектне постачання знімає питання сумісності між трансформатором, реактором і автоматикою налаштування.
Технічні характеристики
| Напруга мережі | 6, 10, 15, 20, 35, 52 кВ |
|---|---|
| Номінальна потужність | 200–8000 кВА |
| Схема з'єднання | ZN, ZNyn11 та ін. на замовлення |
| Виконання | герметичний бак або з розширювачем |
Запит ціни та строку поставки
EGE ETR — заземлювальні трансформатори (нейтралеутворювальні) 6–52 кВ, EGE. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8504 21 00 00 (масляні, ≤650 кВА) 8504 22 10 00 (масляні, 650–1600 кВА) 8504 22 90 00 (масляні, 1600–10000 кВА) |
|---|---|
| HS, 6 знаків | 8504 22 |
| CN (ЄС) | 8504 21 00 (масляні, ≤650 кВА) 8504 22 10 (масляні, 650–1600 кВА) 8504 22 90 (масляні, 1600–10000 кВА) |
| HTSUS (США) | 8504 21 00 60 (масляні, 100–500 кВА) 8504 21 00 80 (масляні, 500–650 кВА) 8504 22 00 40 (масляні, 650–2500 кВА) 8504 22 00 80 (масляні, 2500–10000 кВА) |
| Митний тариф КНР | 8504 21 00 00 (масляні, ≤650 кВА) 8504 22 00 00 (масляні, 650–10000 кВА) |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
На які напруги мережі випускаються трансформатори ETR?
На 6, 10, 15, 20, 35 і 52 кВ, потужність 200–8000 кВА.
Які схеми з'єднання доступні?
ZN, ZNyn11 та інші на замовлення.
Для чого потрібен заземлювальний трансформатор?
Він створює штучну нейтраль, до якої підключають дугогасний реактор або резистор.
