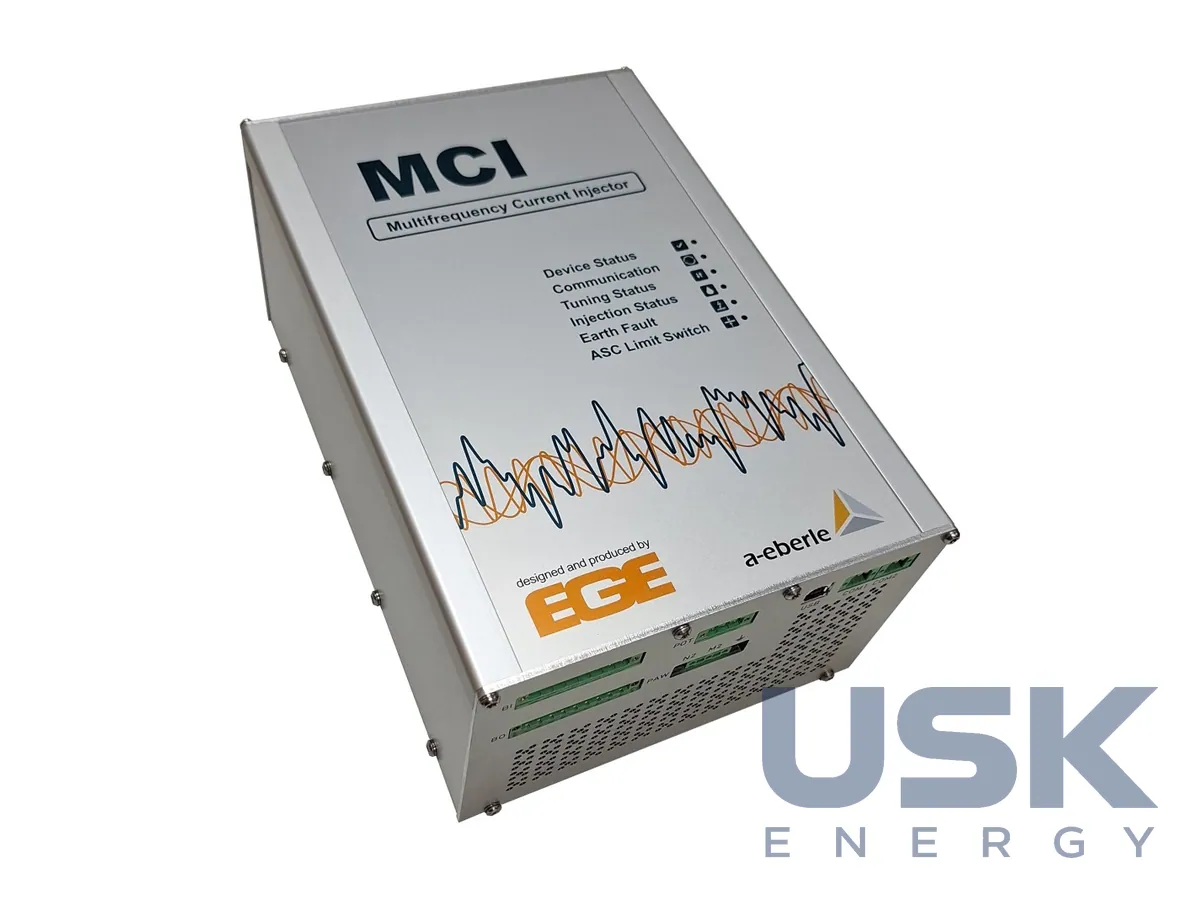

EGE MCI P-01 — багаточастотний інжектор струму для налаштування дугогасних реакторів
Багаточастотний інжектор струму EGE MCI P-01 для стабільного автоматичного налаштування дугогасних реакторів. Модуль розрахований на кабельні та симетричні мережі з низькою або швидкозмінною напругою зміщення нейтралі.
- Принцип
- інжекція багаточастотного струму малої потужності через допоміжну обмотку реактора
- Функції
- визначення резонансної точки та характеристики Uo
- Зовнішній ТН
- не потрібен
- Сумісність
- регулятори A.Eberle REG-DP/REG-DPA (система REGSys)
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Багаточастотний інжектор струму EGE MCI P-01 належить до нового покоління інжекторів для налаштування дугогасних реакторів у мережах з резонансним заземленням нейтралі. Класичний резонансний метод налаштування спирається на напругу зміщення нейтралі Uo і добре працює, поки ця напруга достатньо велика та стабільна. У частині мереж ця умова не виконується, і регулятор не може впевнено знайти точку резонансу. MCI P-01 розрахований саме на такі випадки. Таких мереж стає дедалі більше, бо повітряні лінії замінюють кабелем, а до розподільних мереж підключають дедалі більше генерації.
Перший випадок стосується симетричних мереж з дуже низьким значенням Uo, найчастіше кабельних, де ємності фаз майже однакові і напруга зміщення нейтралі мала. Другий випадок пов'язаний зі швидкою зміною напруги Uo через коливання навантаження або роботу розподілених джерел енергії, наприклад СЕС і ВЕС у мережі. В обох ситуаціях класичне налаштування дає помилки, а неправильно налаштований реактор гірше гасить дугу і збільшує залишковий струм у місці замикання. Перекомпенсація або недокомпенсація також впливає на перенапруги при дугових замиканнях.
Принцип роботи інжектора такий. MCI P-01 вводить у мережу багаточастотний струмовий сигнал малої потужності через силову допоміжну обмотку дугогасного реактора, вимірює відгук напруги мережі, оцінює її параметри та визначає характеристику Uo і резонансну точку. Інжекція та оцінка параметрів ідуть безперервно під час налаштування. Основна частота мережі не впливає на роботу пристрою, а потрібна потужність інжекції мала навіть для великих мереж. Багаточастотний сигнал дає змогу відокремити відгук мережі від завад і коливань навантаження, тому результат менше залежить від поточного режиму.
Зовнішнє вимірювання напруги нейтралі не потрібне, тому додатковий трансформатор напруги ставити не доводиться. Пристрій компактний, має дуже малу споживану потужність, і для його живлення можна використовувати автомат з ПЗВ. Монтаж простий, у деяких випадках достатньо лише трьох кабелів. MCI P-01 встановлюють безпосередньо в шафі керування дугогасного реактора або в щиті разом із регуляторами реактора. Мале енергоспоживання спрощує живлення від кіл власних потреб підстанції.
Інжектор працює разом із регуляторами REG-DP і REG-DPA виробництва A. Eberle GmbH & Co. KG у системі REGSys. Регулятор отримує від MCI P-01 параметри мережі та керує приводом реактора, тож інжектор доповнює наявну автоматику, а не замінює її. Пристрій можна додати і на нові підстанції, і під час модернізації вже встановлених реакторів EGE ASR, якщо в мережі з'явилися проблеми з налаштуванням. У запиті вказують тип дугогасного реактора, параметри допоміжної обмотки, тип регулятора та характеристики мережі. Виробник допомагає підібрати параметри інжекції та інтеграцію з регулятором. EGE з Чеських Будейовиць випускає і самі дугогасні реактори, тому знає вимоги до їхньої допоміжної обмотки.
Технічні характеристики
| Принцип | інжекція багаточастотного струму малої потужності через допоміжну обмотку реактора |
|---|---|
| Функції | визначення резонансної точки та характеристики Uo |
| Зовнішній ТН | не потрібен |
| Сумісність | регулятори A.Eberle REG-DP/REG-DPA (система REGSys) |
| Встановлення | у шафі реактора або щиті регуляторів |
Запит ціни та строку поставки
EGE MCI P-01 — багаточастотний інжектор струму для налаштування дугогасних реакторів, EGE. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 9032 89 00 00 |
|---|---|
| HS, 6 знаків | 9032 89 |
| CN (ЄС) | 9032 89 00 |
| HTSUS (США) | 9032 89 60 85 |
| Митний тариф КНР | 9032 89 90 10 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Для яких мереж потрібен інжектор MCI P-01?
Для кабельних і симетричних мереж з низькою або швидкозмінною напругою зміщення нейтралі.
З якими регуляторами сумісний модуль?
З регуляторами A.Eberle REG-DP і REG-DPA системи REGSys.
Чи потрібен зовнішній трансформатор напруги?
Ні, модуль визначає резонансну точку та характеристику Uo без зовнішнього ТН.
