A. Eberle REG-DP / REG-DPA — регулятори дугогасних реакторів (котушок Петерсена)
REG-DP і REG-DPA від A. Eberle належать до вільно програмованих регуляторів, що автоматично налаштовують дугогасні реактори в мережах СН і ВН з компенсованою нейтраллю. Регулятор веде до 4 паралельних ДГР на район мережі.
- Мережі
- СН і ВН з компенсованою нейтраллю
- Кількість реакторів
- до 4 паралельних ДГР на район мережі
- Типи реакторів
- плавно регульовані та ступеневі
- Виконання

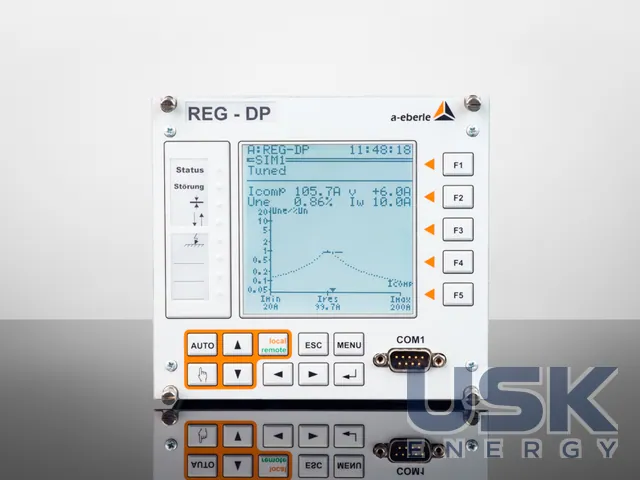

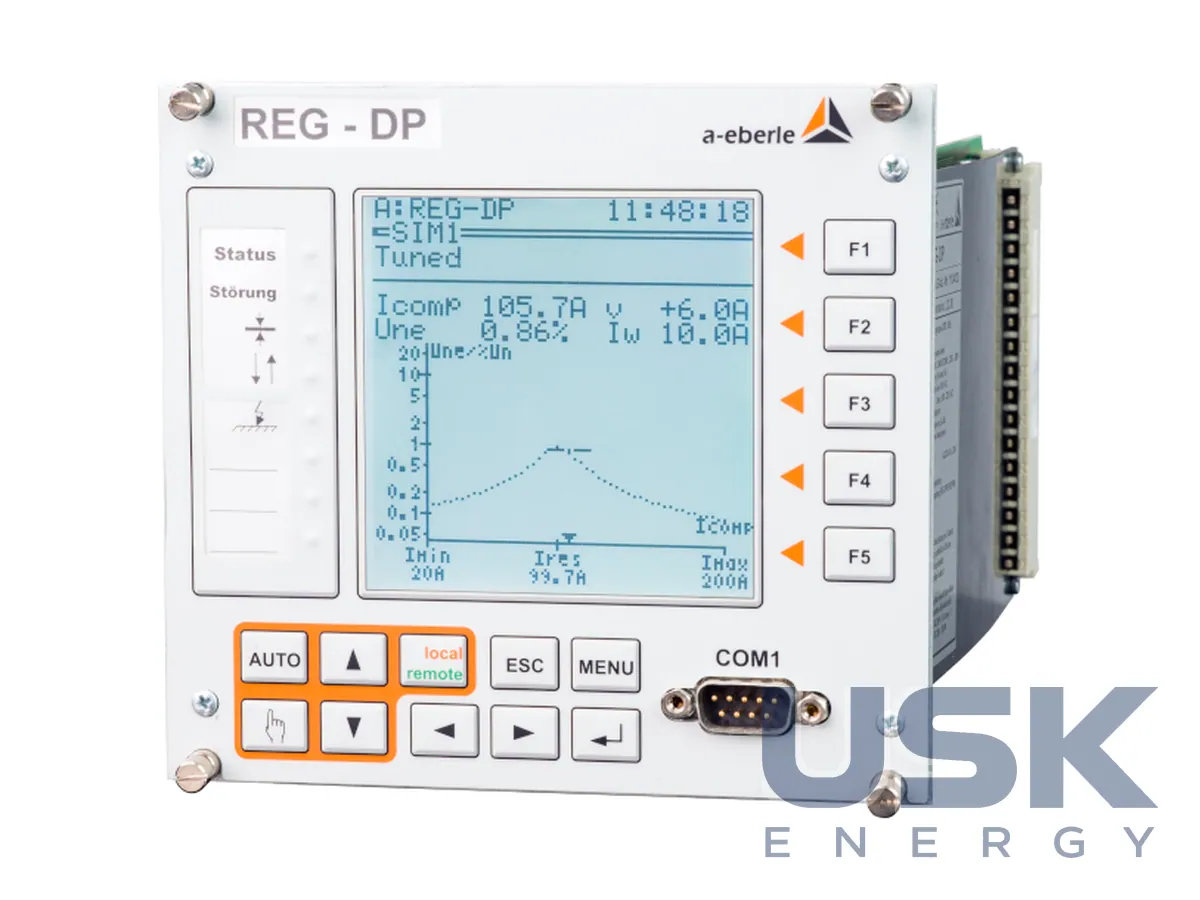

- REG-DP — 19" модульний; REG-DPA — корпус IP54 для встановлення в шафу приводу реактора
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Дугогасний реактор (котушка Петерсена) компенсує ємнісний струм замикання на землю тільки тоді, коли його індуктивність налаштована в резонанс з ємністю мережі. Ємність змінюється щоразу, коли вмикаються або вимикаються лінії, тож налаштування має відстежуватися постійно. Саме цю задачу виконують регулятори REG-DP і REG-DPA. Вони працюють у мережах СН і ВН з компенсованою нейтраллю і керують плавно регульованими під навантаженням реакторами (P-coils, E-coils) та ступеневими реакторами, до 4 паралельних ДГР на район мережі.
Регулятор вільно програмується. Виробник пояснює це тим, що кожен замовник і кожен проєкт висуває до ДГР свої вимоги, тому логіку можна адаптувати під конкретну мережу і спеціальні задачі. Крім самого налаштування реактора, REG-DP бере на себе інші задачі керування, вимірювання та регулювання на вузлі нейтралі. Прилад підключається через блоки керування REG-P, REG-PE або REG-PEDsv. Зв'язок з АСУ ТП іде по IEC 61850 Ed2, інші протоколи доступні на запит.
Звичайний регулятор орієнтується на напругу зміщення нейтралі. У високосиметричних мережах ця напруга мала, а там, де вона сильно спотворена або змінюється під зовнішнім впливом, сигналу для побудови резонансної кривої замало. Для таких випадків A. Eberle пропонує інжекцію струму. Сигнал подається в мережу через допоміжну силову обмотку реактора, і з реакції мережі регулятор обчислює резонансну криву, після чого виставляє реактор у потрібну точку. Під різні умови є кілька установок інжекції, зокрема CI для низької або змінної напруги зміщення, CIF, багаточастотна MCI і HPCI, яка поєднує інжекцію з функцією імпульсної шафи для пошуку місця замикання. Імпульсна шафа в системі A. Eberle виконує окрему роль. Вона періодично змінює режим нейтралі, і за імпульсним струмом у відхідних лініях пошкоджений фідер знаходять переносними або стаціонарними приладами. Усі ці установки доустановлюються до наявних регуляторів, тож модернізацію вузла нейтралі можна вести поетапно.

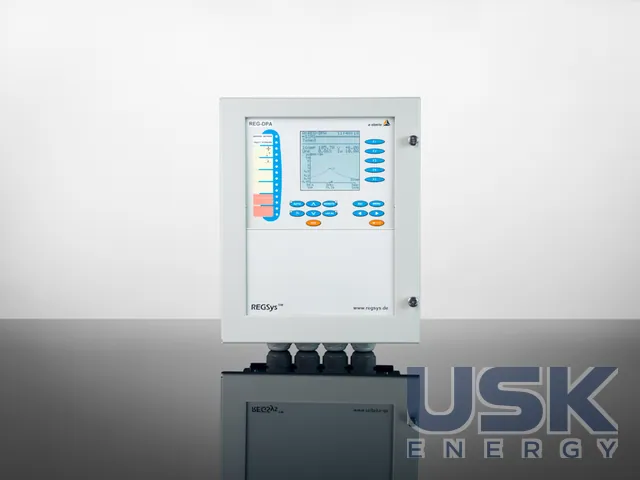

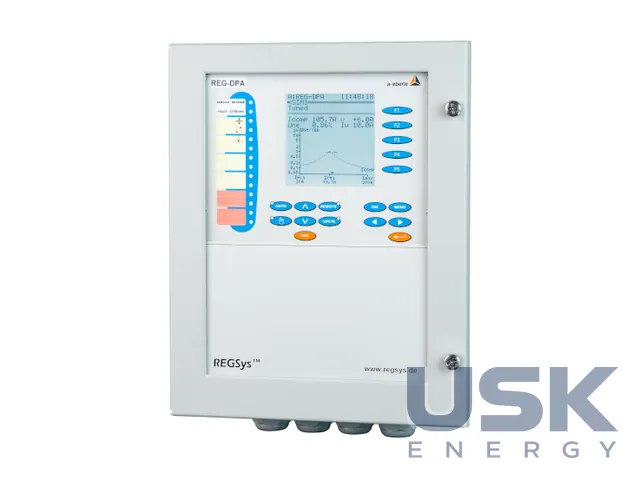

Виконання різняться способом монтажу. REG-DP зроблено у 19-дюймовому модульному форматі як вставний блок для щитового монтажу або вбудовування в стійку. REG-DPA зібраний у корпусі IP54 і ставиться безпосередньо в шафу приводу реактора, що зручно під час дооснащення наявних ДГР без окремої релейної шафи. На обидва варіанти виробник публікує інструкції кількома мовами і журнал змін прошивки.
Для проєкту регулятора знадобляться дані про клас напруги мережі, тип і кількість реакторів, діапазон їх регулювання, ступінь симетрії мережі та протокол верхнього рівня. Корисно також мати записи напруги зміщення нейтралі в різних режимах роботи мережі, бо саме від неї залежить, чи впорається регулятор сам. З цими даними підбирається виконання регулятора, потреба в інжекції струму і варіант установки CIF, MCI чи HPCI.
Технічні характеристики
| Мережі | СН і ВН з компенсованою нейтраллю |
|---|---|
| Кількість реакторів | до 4 паралельних ДГР на район мережі |
| Типи реакторів | плавно регульовані та ступеневі |
| Виконання | REG-DP — 19" модульний; REG-DPA — корпус IP54 для встановлення в шафу приводу реактора |
| Зв'язок | IEC 61850 Ed2 |
