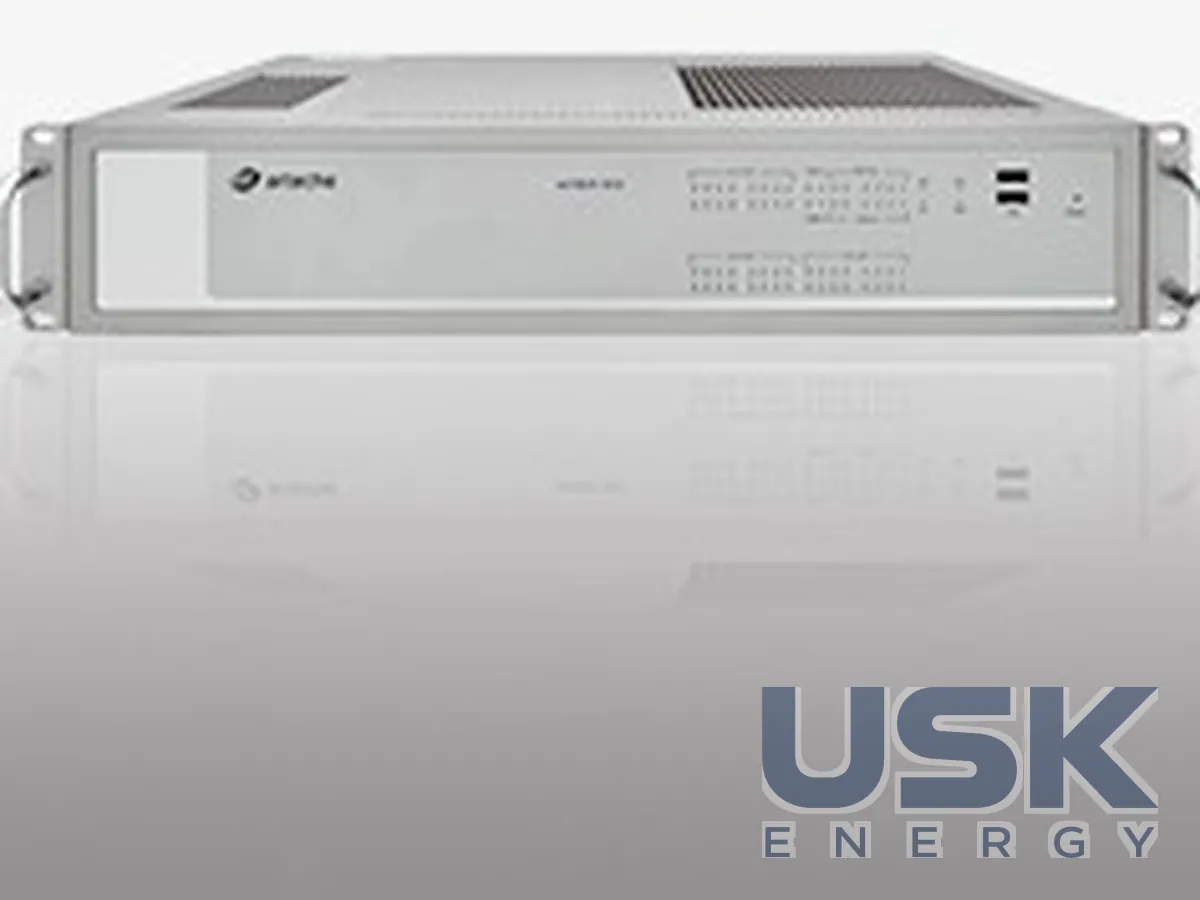

Arteche saTECH SCU — контролер підстанції та шлюз телемеханіки IEC 61850

Опис

saTECH SCU займає в системі автоматизації підстанції верхній, станційний рівень. Контролер виконує два основні завдання. Він працює як контролер рівня підстанції, що збирає інформацію з усіх приєднань, і веде обмін із віддаленими диспетчерськими пунктами та центрами обслуговування. Стек IEC 61850 у пристрої нативний, через нього SCU інтегрує сотні IED, тобто термінали РЗА, контролери приєднань, лічильники та реєстратори.

В одному корпусі поєднано контролер підстанції, шлюз протоколів і ПЛК, що програмується за IEC 61131-3. Функції шлюзу та комунікаційного процесора дають одночасне під’єднання до кількох диспетчерських центрів за різними протоколами. Наприклад, один канал може йти до регіонального диспетчерського центру, другий до центру керування мережами, третій до служби експлуатації, і кожен отримує свій набір даних у своєму форматі. Через SCU зв’язок підстанції із зовнішнім світом іде через єдину точку, що спрощує налаштування каналів і розмежування доступу. З погляду кібербезпеки це теж зручно, правила міжмережевого обміну налаштовують в одному місці, а не на кожному терміналі. Перелік підтримуваних протоколів телемеханіки наведено в технічному описі, його звіряють з вимогами диспетчерського центру до замовлення.

Вбудований ПЛК потрібен для логіки рівня підстанції, яку незручно розкладати по окремих пристроях. Це оперативні блокування між приєднаннями, автоматика перемикань, обробка групових сигналів. Програмування ведеться мовами стандарту IEC 61131-3, звичними інженерам-налагоджувальникам з роботи з промисловими контролерами.

Конструкція без вентиляторів і рухомих частин, пристрій виконано з урахуванням умов підстанцій, де є електромагнітні завади, перепади температури та пил. Без вентилятора немає вузла, який зношується і потребує заміни, тому контролер добре переносить тривалу роботу в шафі.

Візуалізацію виконує SCADA saTECH HMI з вебінтерфейсом, яку SCU може обслуговувати сам. Оператор підстанції або інженер служби РЗА відкриває мнемосхеми, журнали подій і тренди через браузер, без встановлення окремої клієнтської програми на кожне робоче місце. Для невеликих підстанцій це дає повноцінне місцеве робоче місце оператора без окремого сервера. На великих об’єктах HMI розгортають на окремих серверах, а SCU залишається джерелом даних і шлюзом. Вибір варіанта залежить від кількості приєднань, вимог до архіву подій і кількості робочих місць.

На сайті Arteche для SCU доступні технічний опис і схема архітектури системи. Конфігурування всієї платформи saTECH ведеться програмою saTECH CNF, до неї є посібник користувача, також викладаються оновлення прошивки та бюлетені з кібербезпеки. Сама платформа автоматизації підстанцій Arteche сертифікована KEMA на відповідність IEC 61850.

У типовій структурі SCU працює разом із контролерами приєднань saTECH BCU і модулями RIO на ВРП. Його застосовують під час нового будівництва цифрових підстанцій і під час реконструкції, коли стару систему телемеханіки замінюють, а частину чинних терміналів з іншими протоколами треба зберегти й під’єднати через шлюз.

Технічні характеристики

Коди для митного оформлення

Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
