A. Eberle EOR-3DS / EOR-1DS — індикатори короткого замикання та замикання на землю для мереж СН
EOR-3DS і EOR-1DS від A. Eberle поєднують в одному приладі індикацію коротких замикань і замикань на землю для мереж СН з ізольованою та компенсованою нейтраллю. Їх ставлять у розподільні ТП і РП, щоб скоротити час пошуку пошкодженої ділянки та передавати сигнали до диспетчерської системи.
- Мережі
- СН з ізольованою та компенсованою нейтраллю
- Функції
- спрямована та неспрямована індикація КЗ і ОЗЗ, реєстрація аварій
- Датчики
- роговські датчики фазного струму SR55, малосигнальні датчики струму та напруги
- EOR-3DS
- вільно програмований, телекерування вимикачами навантаження, блок цифровізації ТП
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Індикатори EOR-3DS і EOR-1DS розраховані передусім на вторинні підстанції розподільної мережі, тобто на ТП і РП середньої напруги, хоча працюють і на головних підстанціях. Кожен прилад поєднує в одному корпусі визначення коротких замикань і замикань на землю, причому в мережах і з ізольованою, і з компенсованою нейтраллю. Головна ідея A. Eberle полягає в поєднанні кількох методів локалізації пошкодження. Користувач може задати пріоритет і вагу кожного методу, щоб налаштувати індикатор під конкретну мережу, а не покладатися на один алгоритм.

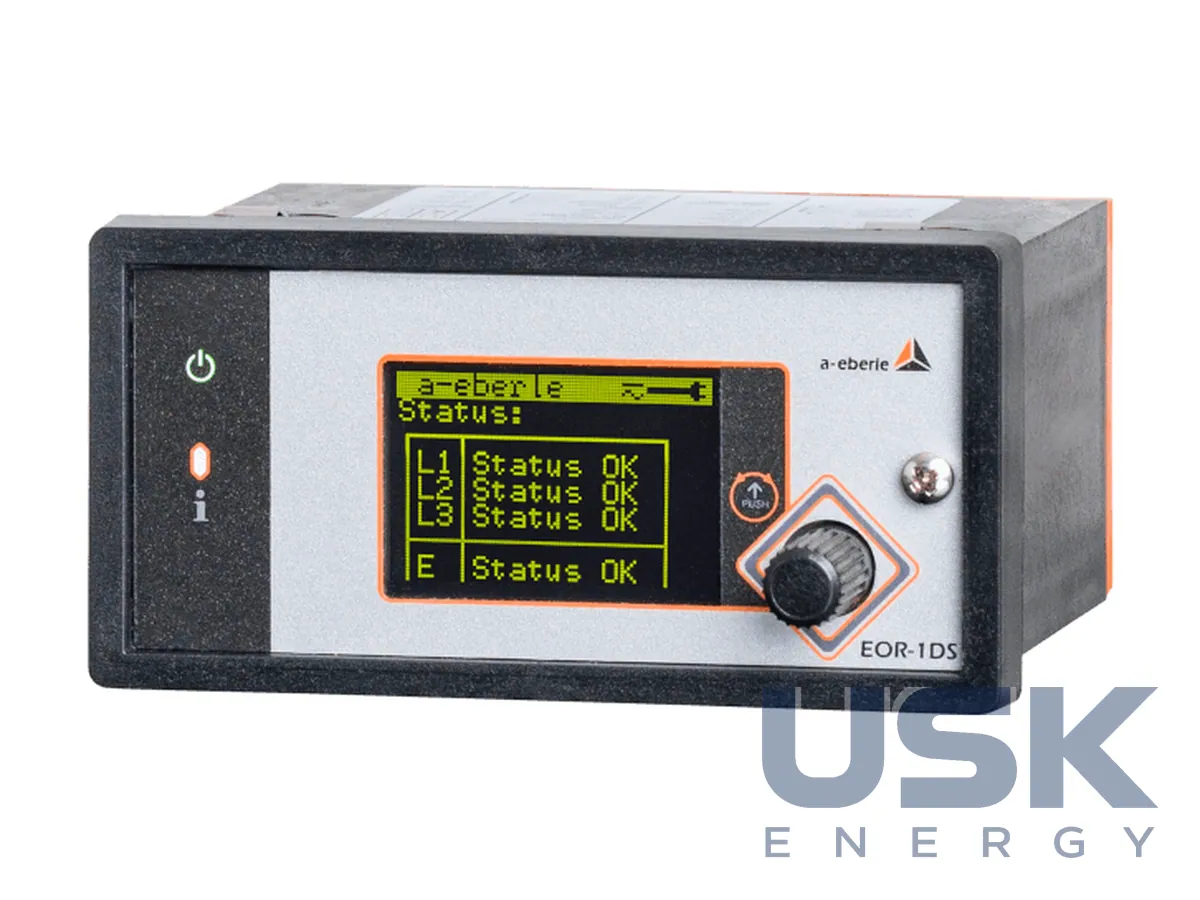

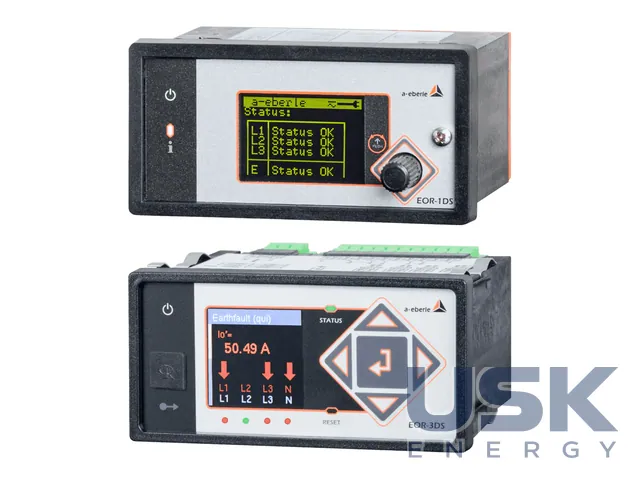

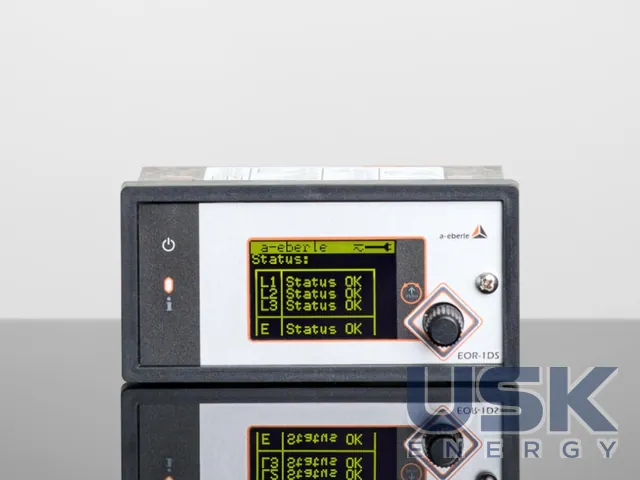

Дві моделі відрізняються рівнем ТП, для якого вони призначені. EOR-1DS виробник позиціонує як економічний індикатор для аналогових вторинних підстанцій. Його налаштування виконується без програмного забезпечення, є Modbus RTU і пам'ять 32 ГБ для записів. EOR-3DS орієнтований на цифрові ТП. Він відкрито конфігурується через ПЗ AEToolbox, підтримує керування сертифікатами, рольову модель користувачів і шифровані з'єднання. Обидва прилади виконують спрямовану індикацію КЗ і ОЗЗ, неспрямовану індикацію та реєстрацію аварій.

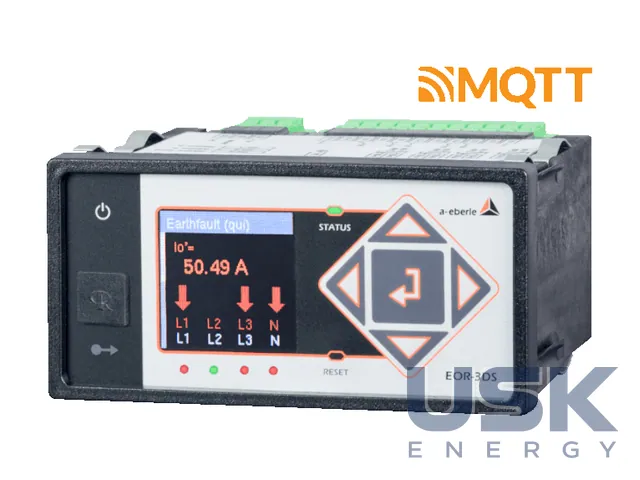

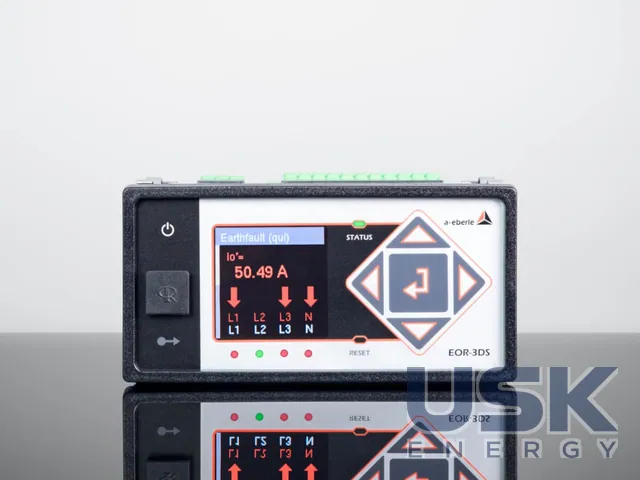

EOR-3DS вільно програмується мовою LUA, тож під замовника можна додати власні функції. Кілька пристроїв обмінюються даними напряму через Ethernet, на цьому будуються, наприклад, функції контролю перемикань у компактних розподільних пристроях. Як Modbus-master прилад опитує до 6 пристроїв інших виробників по Modbus RTU і перекладає їхні дані в будь-який підтримуваний протокол, тож EOR-3DS може працювати шлюзом або RTU. Телекерування вимикачами навантаження та функція блока цифровізації ТП роблять його основою цифрової вторинної підстанції.
Щодо датчиків вибір дуже великий. Струм знімається роговськими розкладними датчиками SR55, малосигнальними датчиками (дводротове підключення або RJ45) чи класичними трансформаторами струму 1 А / 5 А через адаптери C21/C25. Напругу можна вимірювати паралельно до ємнісної системи індикації напруги (наприклад Capdis або WEGA), малосигнальними датчиками або від класичного ТН із вторинною напругою 100 В / 110 В через адаптер U10. Прилад оптимізований під малосигнальні датчики основних виробників, серед яких Siemens, ABB, Zelisko і Greenwood Power, і на краю мережі дає точні значення струму, напруги та потужності.
Для зв'язку з диспетчерським центром є IEC 60870-5-101/104 і IEC 60870-5-103 з передачею аварійних записів, а також MQTT для середовища IIoT, на сайті виробника опубліковано сертифікат EOR-3DS для IIoT-платформи Cumulocity. Через MQTT централізовано оновлюють прошивки, масово змінюють параметри і передають дані на верхній рівень. Такий підхід, зокрема, закладено в стандарт цифрових ТП FF-U 2.0 оператора Netze BW, де за оцінкою оператора цифровими будуть приблизно 10-20% нових вторинних підстанцій. Функції обох індикаторів відповідають стандартам IEC 60255, IEC 61869 та IEC 60870.
Технічні характеристики
| Мережі | СН з ізольованою та компенсованою нейтраллю |
|---|---|
| Функції | спрямована та неспрямована індикація КЗ і ОЗЗ, реєстрація аварій |
| Датчики | роговські датчики фазного струму SR55, малосигнальні датчики струму та напруги |
| EOR-3DS | вільно програмований, телекерування вимикачами навантаження, блок цифровізації ТП |
| EOR-1DS | бюджетний, Modbus RTU, пам'ять 32 ГБ |
| Стандарти | IEC 60255, IEC 61869, IEC 60870 |
Запит ціни та строку поставки
A. Eberle EOR-3DS / EOR-1DS — індикатори короткого замикання та замикання на землю для мереж СН, A. Eberle. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8536 49 00 90 |
|---|---|
| HS, 6 знаків | 8536 49 |
| CN (ЄС) | 8536 49 00 |
| HTSUS (США) | 8536 49 00 80 |
| Митний тариф КНР | 8536 49 00 90 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
У яких мережах працюють індикатори EOR?
У мережах СН з ізольованою та з компенсованою нейтраллю, з визначенням як КЗ, так і замикань на землю.
Чим EOR-3DS відрізняється від EOR-1DS?
EOR-3DS вільно програмується, керує вимикачами навантаження і слугує блоком цифровізації ТП. EOR-1DS бюджетний, з Modbus RTU і пам'яттю 32 ГБ.
Які датчики струму підключаються до індикаторів?
Роговські датчики фазного струму SR55, а також малосигнальні датчики струму й напруги.
