A. Eberle CIF / MCI / HPCI — установки інжекції струму для налаштування ДГР та імпульсного пошуку ОЗЗ
CIF, MCI і HPCI від A. Eberle належать до модульних систем введення струму в нейтраль, з якими дугогасні реактори точно налаштовуються у високосиметричних мережах. Вони працюють за напруги зміщення нейтралі < 0,5 %, а HPCI додатково виконує функцію імпульсної шафи для локалізації замикання на землю.
- CIF
- стандартне виконання для мереж 20 кВ до 1000 А ємнісного струму, ручне зниження потужності
- MCI
- багаточастотна інжекція, мережі 20 кВ до 1300 А, без дроселів і дод. ТН
- HPCI
- інжекція струму + функція імпульсної шафи для пошуку замикання на землю
- Застосування
- напруга зміщення нейтралі < 0,5 %
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис

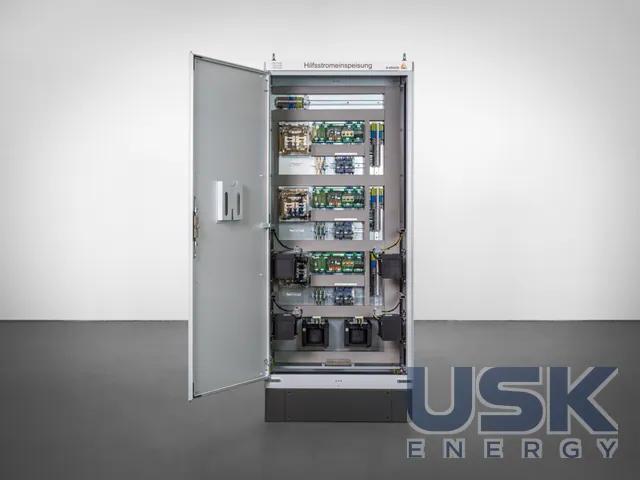

Регулятор дугогасного реактора будує резонансну криву за напругою зміщення нейтралі. У мережах з дуже доброю симетрією фаз ця напруга в нормальному режимі мала, а в деяких мережах вона ще й сильно коливається. Тоді власного сигналу регулятору бракує і реактор налаштовується неточно. Установки CIF, MCI і HPCI від A. Eberle вирішують цю проблему штучно. Вони вводять у нейтраль додатковий струм, і з реакції мережі регулятор обчислює точку резонансу. Застосування розраховане на мережі, де напруга зміщення нейтралі < 0,5 %.

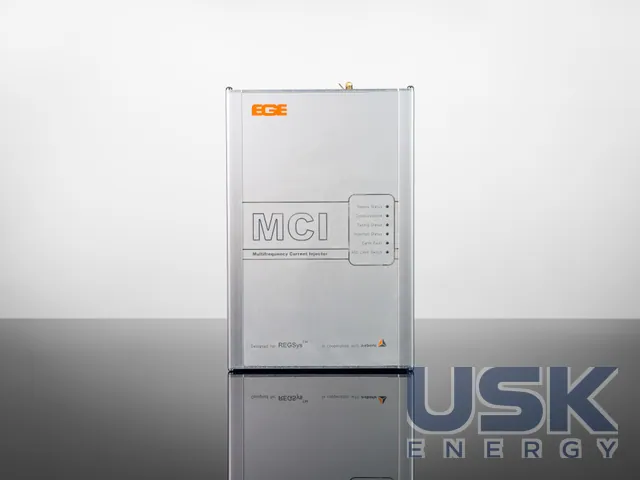

Лінійка будується модульно. CIF іде у стандартному виконанні для мереж 20 кВ з ємнісним струмом до 1000 А, потужність інжекції знижується вручну. MCI працює з багаточастотною інжекцією для мереж 20 кВ до 1300 А і обходиться без дроселів і додаткових ТН. Окремо в програмі виробника є CI для низької або змінної напруги зміщення та імпульсна шафа, яка формує сигнал для імпульсної локалізації пошкодження.

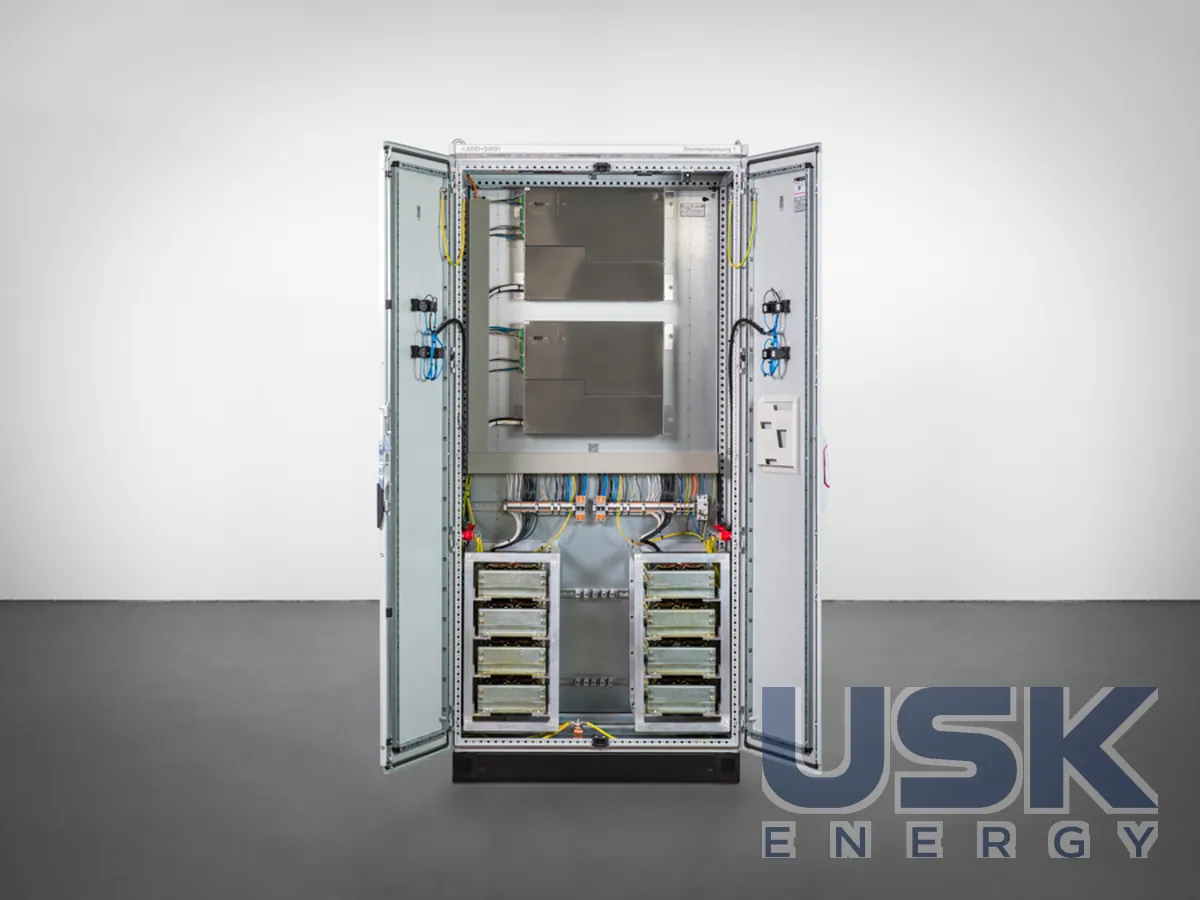

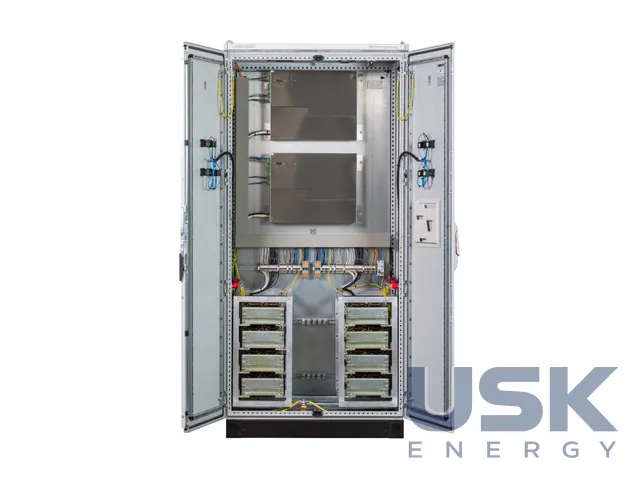

HPCI (high-power current injection) поєднує класичну інжекцію струму та імпульсну шафу в одному пристрої. Інжекція в ньому розрахована на мережі 20 кВ із середнім загасанням і ємнісним струмом замикання на землю до 1000 А, імпульсна частина дає вторинний імпульсний струм до 170 А індуктивного характеру. Пристрій має дві задачі. У безаварійному режимі він допомагає точно налаштувати реактор, коли напруга зміщення мала або нестабільна. Після однофазного замикання на землю HPCI штучно подає імпульсний сигнал, за яким пошкоджене приєднання знаходять методом імпульсної локалізації.
У дуже малих мережах інжекція може надто сильно впливати на напругу зміщення нейтралі, і в гіршому випадку ця напруга перетне поріг спрацювання сигналізації замикання на землю. HPCI контролює цей вплив і за потреби автоматично його зменшує. Модульна конструкція в корпусі з нержавіючої сталі встановлюється в різні шафи і корпуси, тому установку легко розмістити поруч з реактором або в наявному приміщенні підстанції.
Керування йде через регулятори REG-DP або REG-DPA. Підключений до регулятора HPCI параметрується, калібрується і керується з нього, можливе також підключення через стандартні протоколи зв'язку. Сам регулятор приєднується через блоки REG-P, REG-PE або REG-PEDsv. Усі варіанти доустановлюються до вже наявних REG-DP / REG-DPA. Виробник називає сферою застосування HPCI підстанції, мережі передачі та розподілу, промислові підприємства і гідроелектростанції.
Вибір варіанта зводиться до кількох питань. Якщо мережа 20 кВ має ємнісний струм до 1000 А і ручне зниження потужності інжекції влаштовує персонал, вистачає CIF. Для мереж з ємнісним струмом до 1300 А або там, де немає місця для дроселів і додаткових ТН, підходить MCI. Коли поряд з налаштуванням реактора потрібен ще й імпульсний пошук місця замикання на землю, доцільно ставити HPCI, щоб не монтувати окрему імпульсну шафу.
Технічні характеристики
| CIF | стандартне виконання для мереж 20 кВ до 1000 А ємнісного струму, ручне зниження потужності |
|---|---|
| MCI | багаточастотна інжекція, мережі 20 кВ до 1300 А, без дроселів і дод. ТН |
| HPCI | інжекція струму + функція імпульсної шафи для пошуку замикання на землю |
| Застосування | напруга зміщення нейтралі < 0,5 % |
| Сумісність | дооснащення наявних REG-DP / REG-DPA |
Запит ціни та строку поставки
A. Eberle CIF / MCI / HPCI — установки інжекції струму для налаштування ДГР та імпульсного пошуку ОЗЗ, A. Eberle. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 9032 89 00 00 |
|---|---|
| HS, 6 знаків | 9032 89 |
| CN (ЄС) | 9032 89 00 |
| HTSUS (США) | 9032 89 60 85 |
| Митний тариф КНР | 9032 89 90 10 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
На який ємнісний струм мережі розраховані CIF і MCI?
CIF застосовують у мережах 20 кВ до 1000 А, MCI у мережах 20 кВ до 1300 А.
Коли потрібна інжекція струму для налаштування ДГР?
У високосиметричних мережах, де напруга зміщення нейтралі менша за 0,5 %.
Чи можна встановити систему до наявного регулятора?
Так, CIF, MCI і HPCI доустановлюються до наявних REG-DP та REG-DPA.
