Arteche — вихідні та блокувальні реле (ANSI 86/94)
Електромеханічні реле вимкнення та блокування Arteche з функціями ANSI 86/94 і часом спрацювання 3–20 мс залежно від моделі. Застосовуються в колах керування вимикачами ВН на підстанціях та електростанціях.
- Час спрацювання
- 3–20 мс (залежно від моделі)
- Типи
- блокувальні BF/BJ/BI (R, RP), вимикальні RD/RF/RJ/RI-R, XR
- Особливості
- висока вимикальна здатність, виконання з підвищеним споживанням
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Вихідні та блокувальні реле Arteche стоять у самому кінці ланцюжка релейного захисту. Термінал РЗА ухвалює рішення, а далі команда на котушку вимкнення вимикача ВН іде через таке реле. Сфера застосування відповідна. Це кола керування вимикачами на підстанціях високої напруги, електростанції, кола керування та команд в енергосистемі. Відмова або хибне спрацювання тут одразу означає або невимкнене пошкодження, або вимкнення справного приєднання, тому до реле цього класу висувають жорсткі вимоги щодо швидкодії та стійкості до завад.
Лінійка поділяється на дві функціональні групи за ANSI. Реле функції 94 (master trip) розмножують і підсилюють команду вимкнення, коли один сигнал захисту має одночасно впливати на кілька вимикачів або котушок. Реле функції 86 (lockout) виконані як потужні реле з механічною фіксацією. Після спрацювання вони залишаються в положенні блокування й не дають увімкнути вимикач, доки персонал не з’ясує причину вимкнення та не поверне реле вручну або командою. Типовий приклад застосування 86 це диференційний захист трансформатора або шин, після якого повторне ввімкнення без огляду неприпустиме.

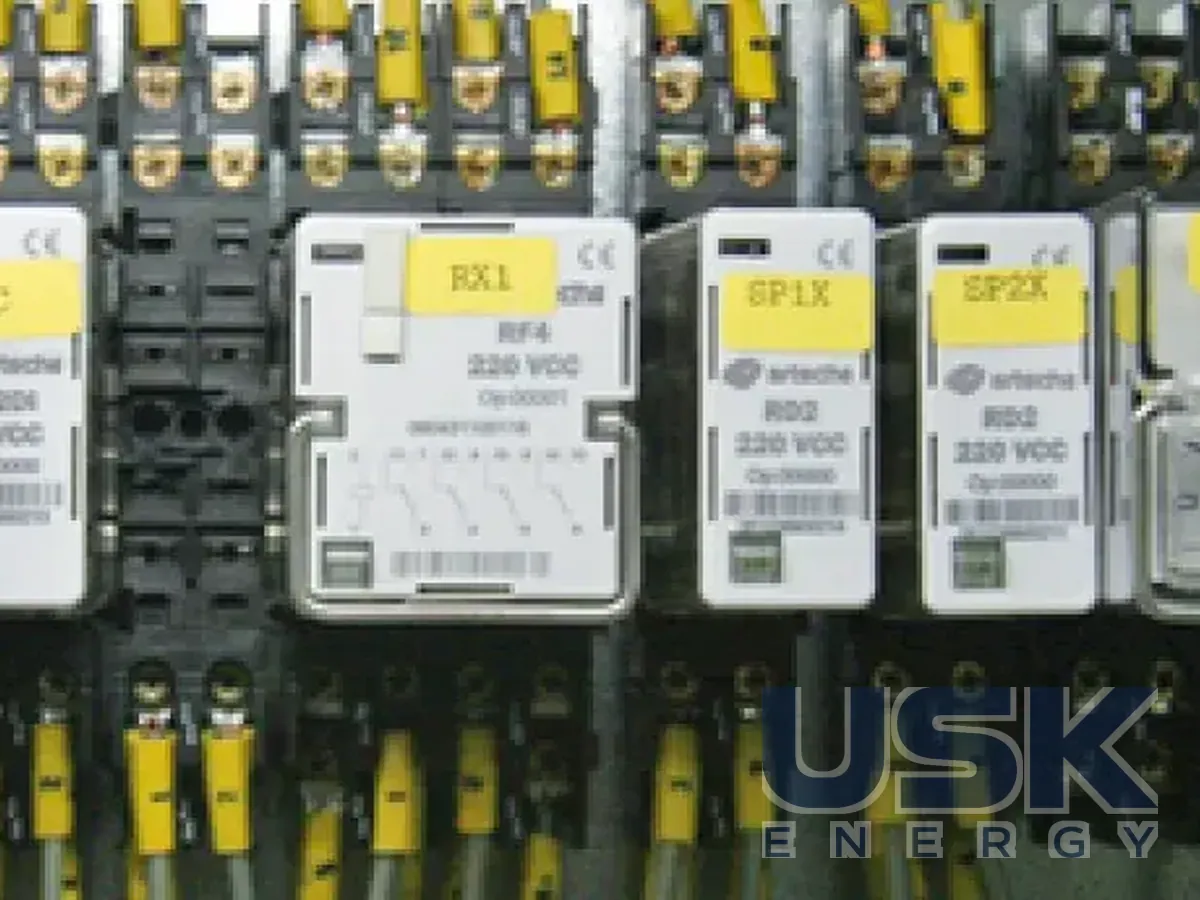

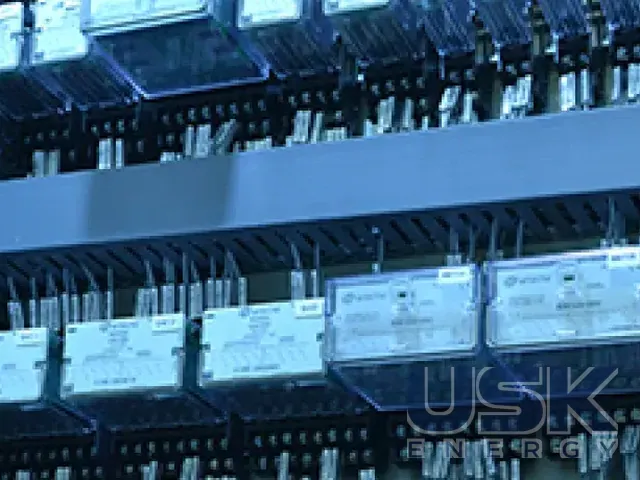

Блокувальні реле серій BF, BJ і BI випускаються у виконаннях R і RP. Реле вимкнення представлені серіями RD, RF, RJ, RI-R і XR. Час спрацювання від 3 до 20 мс залежить від моделі, його підбирають під схему захисту конкретного приєднання. Для швидкодійних захистів ліній беруть найшвидші моделі, для загальних кіл сигналізації та блокувань допустимі повільніші. Контакти мають високу вимикальну здатність, тому реле безпосередньо комутує струм котушки вимкнення вимикача без проміжних апаратів. Реле випускаються на різні номінали оперативної напруги, тож ту саму серію можна застосувати на підстанціях з різними системами оперативного струму.
Є також виконання з підвищеним споживанням. За даними Arteche, воно відповідає стандарту ESI 48-4 як реле класу EB2. Підвищений струм спрацювання потрібен, щоб реле не спрацьовувало від наведених напруг, ємнісних струмів і перехідних процесів. Особливо це стосується схем, де котушку реле під’єднано через довгі контрольні кабелі, наприклад між ВРП і релейною залою. Замикання на землю в мережі оперативного постійного струму та ємність довгого кабелю здатні дати на котушці напругу, достатню для спрацювання чутливого реле, а реле з підвищеним споживанням на такий імпульс не реагує.
Підбір конкретного виконання ведеться за номінальною напругою котушки, кількістю та типом контактів, часом спрацювання, типом повернення у блокувальних реле та способом монтажу. Для цього в Arteche є онлайн-конфігуратор, де за параметрами формується код замовлення. У каталогах на миттєві та бістабільні реле наведено схеми контактів і габарити. Виробник окремо публікує інструкцію з транспортування та зберігання реле, її враховують під час постачання на об’єкти з тривалим строком зберігання до монтажу.
Технічні характеристики
| Час спрацювання | 3–20 мс (залежно від моделі) |
|---|---|
| Типи | блокувальні BF/BJ/BI (R, RP), вимикальні RD/RF/RJ/RI-R, XR |
| Особливості | висока вимикальна здатність, виконання з підвищеним споживанням |
Запит ціни та строку поставки
Arteche — вихідні та блокувальні реле (ANSI 86/94), Arteche. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8536 49 00 90 |
|---|---|
| HS, 6 знаків | 8536 49 |
| CN (ЄС) | 8536 49 00 |
| HTSUS (США) | 8536 49 00 80 |
| Митний тариф КНР | 8536 49 00 90 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Який час спрацювання реле?
Від 3 до 20 мс залежно від моделі.
Які функції ANSI виконують ці реле?
Функції 86 (блокування) і 94 (вимкнення) в колах керування вимикачами ВН.
Які серії відносяться до блокувальних реле?
Блокувальні реле це серії BF, BJ і BI у виконаннях R і RP.
