Arteche AR/PRU/PPE — опорні ізолятори та прохідні втулки до 36 кВ

Опис

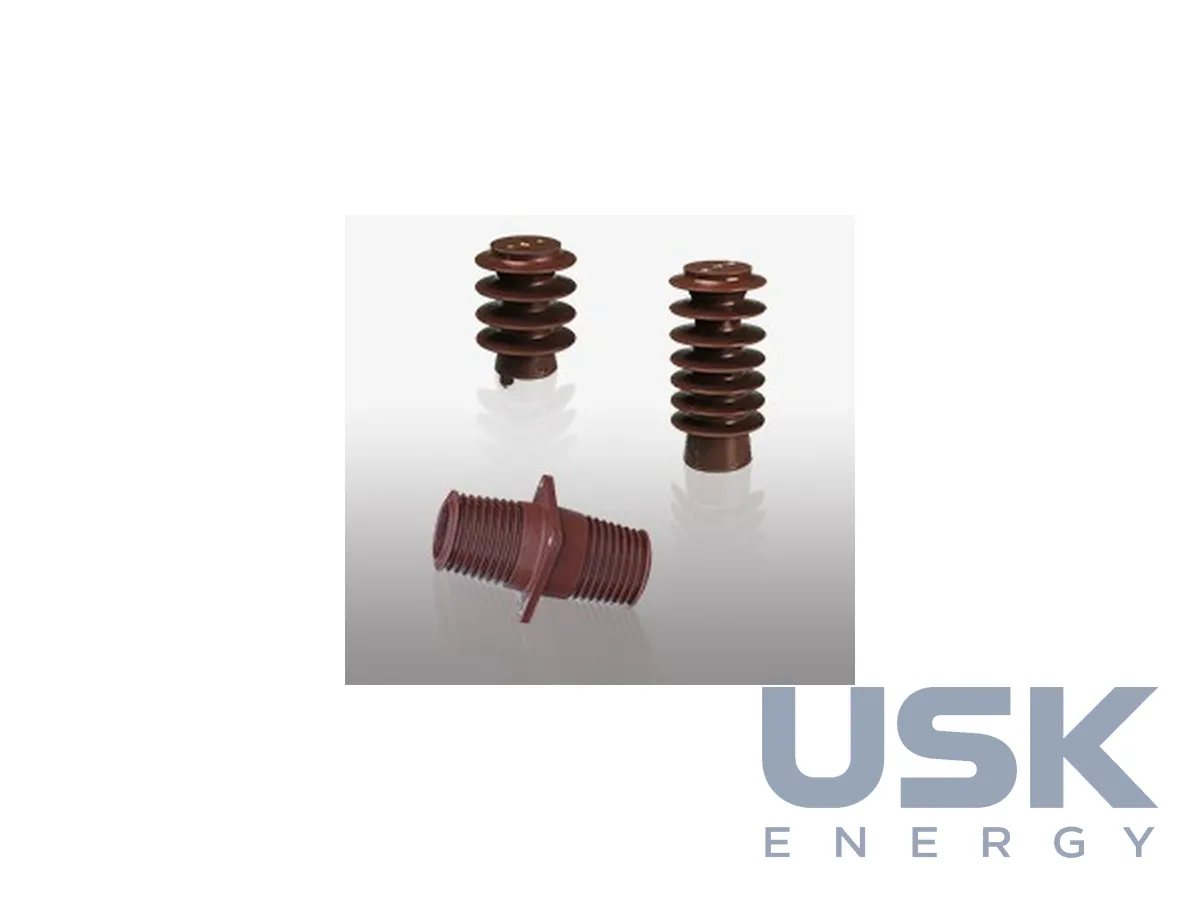

Лінійка Arteche AR/PRU/PPE закриває ізоляційні вузли, які є майже в кожному розподільчому пристрої середньої напруги. Це опорні ізолятори для КРУ внутрішнього встановлення, сигнальні ізолятори-індикатори та прохідні втулки для виведення шин крізь стіни, перегородки й корпуси. Номінальна напруга всієї групи до 36 кВ, тобто вироби підходять для розподільчих мереж середньої напруги за відповідного вибору класу ізоляції.

Опорні ізолятори серії AR тримають шини та струмовідні частини в комірках. На них кріплять збірні шини, відгалуження до апаратів, шинні мости між відсіками. Ізолятор працює водночас як механічна опора і як ізоляція між фазою та заземленою конструкцією, тому під час проєктування перевіряють електродинамічні зусилля при короткому замиканні й вибирають типорозмір із запасом за навантаженням на згин.

Ізолятори-індикатори використовуються для сигналізації наявності напруги. Усередині такого ізолятора є ємнісний подільник, і з його виводу знімається сигнал, за яким покажчик на фасаді комірки показує, чи перебуває шина під напругою. Це зручно під час оперативних перемикань і перед допуском персоналу до відсіку. Сигнал можна передавати також на пристрої блокування або в систему телемеханіки, якщо це передбачено проєктом.

Для внутрішнього встановлення випускаються прохідні втулки PRU, PRP, PBD, PBE і PPL. Їх ставлять там, де шина проходить крізь металеву перегородку між відсіками КРУ або крізь стіну камери. Серії відрізняються конструкцією, приєднувальними розмірами та номінальним струмом, тому підбір роблять за шинною системою конкретного пристрою. Для зовнішнього виконання є втулка PPE-36, через яку виводять шини зі стіни будівлі або корпусу назовні, наприклад до трансформатора чи повітряної лінії. Зовнішня втулка працює під дощем, у забрудненій атмосфері та за перепадів температури, тому має збільшену довжину шляху витоку по поверхні.

Під час вибору ізоляторів і втулок під конкретний проєкт звіряють номінальну напругу та випробувальні напруги промислової частоти й грозового імпульсу, номінальний струм для втулок, механічне навантаження, розміри кріплення та тип приєднання шини. Окремо враховують умови встановлення, тобто внутрішнє чи зовнішнє, ступінь забруднення, висоту над рівнем моря. Під час заміни втулки на чинному об’єкті перевіряють збіг приєднувальних розмірів фланця та товщини перегородки, інакше доведеться переробляти отвір.

Перед введенням у роботу ізолятори та втулки проходять разом із коміркою випробування підвищеною напругою промислової частоти. В експлуатації їх оглядають на наявність тріщин, сколів, слідів поверхневих розрядів і забруднення, за потреби поверхню очищують. Покажчики на індикаторних ізоляторах перевіряють під час кожного оперативного перемикання, це простий спосіб помітити несправність подільника.

Ці вироби часто замовляють під час ремонту й модернізації наявних КРУ, коли треба замінити тріснутий опорний ізолятор або поставити індикаторний ізолятор замість звичайного. Каталог Arteche з ізоляторів і прохідних втулок наводить розміри та характеристики кожної серії, за ними підбирають заміну під наявні кріплення.
