EGE — сталеві конструкції для ВРП підстанцій 110–400 кВ

Опис

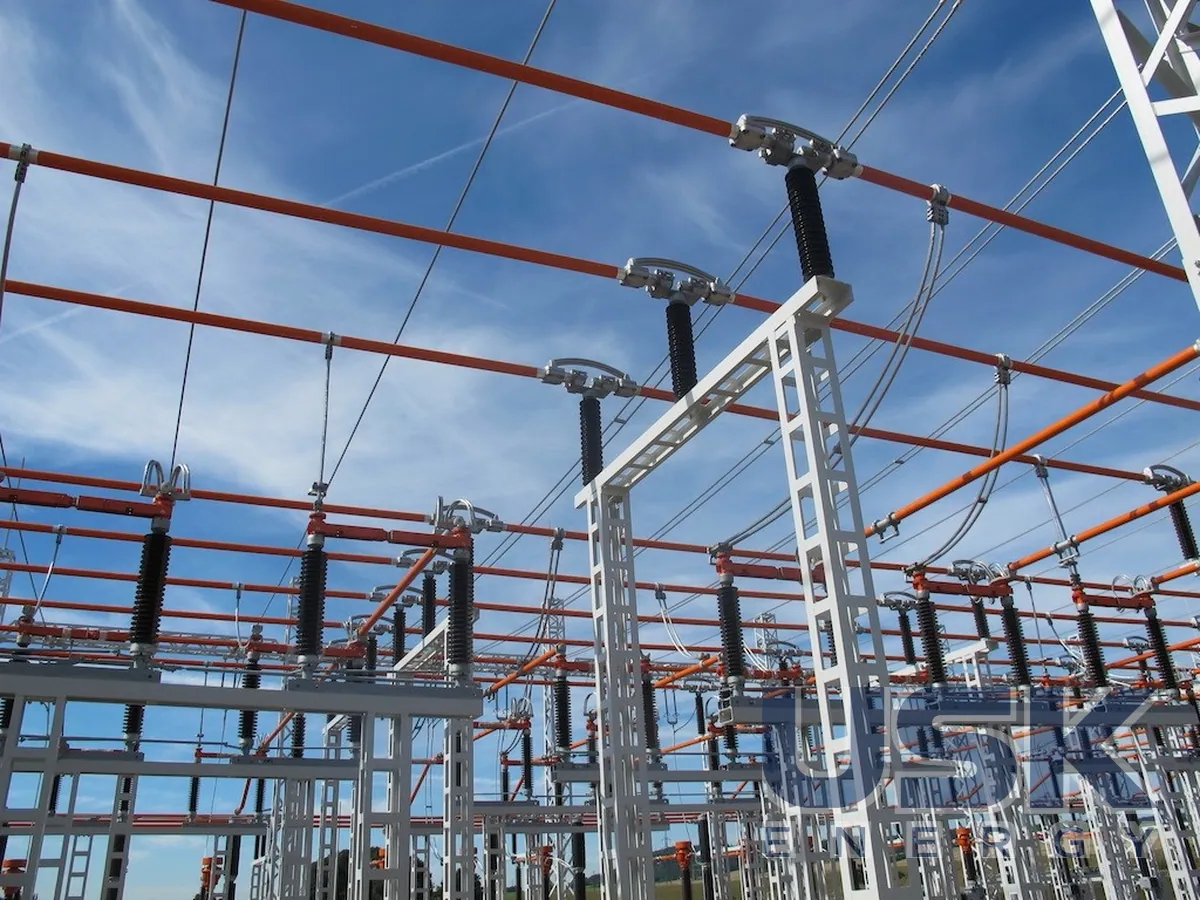

Сталеві конструкції EGE для відкритих розподільчих пристроїв підстанцій 110 і 400 кВ охоплюють основні та допоміжні елементи ВРП. До основних належать портали, на які підвішують ошиновку та приходять проводи повітряних ліній. До допоміжних належать стояки та опорні конструкції під обладнання, вимикачі, роз'єднувачі, трансформатори струму та напруги, обмежувачі перенапруг, опорні ізолятори та шинні мости. Конструкції виготовляє підрозділ EGE Steel construction, який робить також опори ПЛ 22–400 кВ і аварійні байпаси. Усі ці елементи пов'язані в спільну систему, і помилка в розмірах порталу чи стояка відразу позначається на монтажі обладнання.

Кожну конструкцію проєктують під конкретний будівельний проєкт підстанції. Вихідними даними служать схема ВРП, розташування обладнання, тип і маса апаратів, навантаження від ошиновки та проводів, кліматичні навантаження від вітру й ожеледі та сейсмічні вимоги, якщо вони є. Портали розраховують на тяжіння проводів, що заходять, стояки під апарати на масу обладнання та зусилля при комутаціях і коротких замиканнях. Підрозділ сам готує креслення та статичні розрахунки. Окремо враховують вимоги до відстаней між фазами та до землі, які задають висоту порталів і стояків. Навантаження від обладнання та проводів зводять у таблиці, за якими проєктувальник фундаментів готує свою частину проєкту.

Конструкції виготовляють з гарячекатаних профілів, зварними або болтовими. Зварні вузли зменшують обсяг робіт на майданчику, болтові полегшують перевезення та дають змогу монтувати великі портали частинами. Поверхню захищають гарячим цинкуванням або іншим відповідним покриттям, наприклад фарбуванням. Гаряче цинкування для ВРП зазвичай є основним варіантом, бо конструкції стоять на відкритому повітрі весь строк служби підстанції. Для конструкцій під важкі апарати вибирають масивніші профілі та посилені вузли кріплення до фундаменту.

EGE також виготовляє сталеві конструкції під струмопроводи та генераторні вимикачі на електростанціях і нестандартні конструкції за індивідуальними вимогами замовника. Це зручно, коли підстанція будується разом з енергоблоком і всі металоконструкції потрібно отримати від одного постачальника. Підрозділ може виконати весь процес від проєктування до виготовлення, постачання та монтажу, а також готує робочу документацію за проєктом замовника. Конструкції під струмопроводи та генераторні вимикачі виконують з урахуванням вібрацій і температурних розширень струмопроводу.

Під час реконструкції діючих підстанцій нові конструкції часто доводиться вписувати в наявні фундаменти та схему, тому розміри та кріплення погоджують за результатами обстеження. Для нової підстанції в запиті вказують клас напруги, схему ВРП, перелік і тип обладнання, кліматичні умови, спосіб захисту від корозії та вимоги до монтажу. За цими даними EGE готує розрахунок і комплект креслень, а конструкції маркують для складання за монтажною схемою. Комплект постачання зазвичай включає анкерні болти, кріплення та закладні деталі для фундаментів, а монтаж за заводським маркуванням скорочує строки будівництва ВРП.
