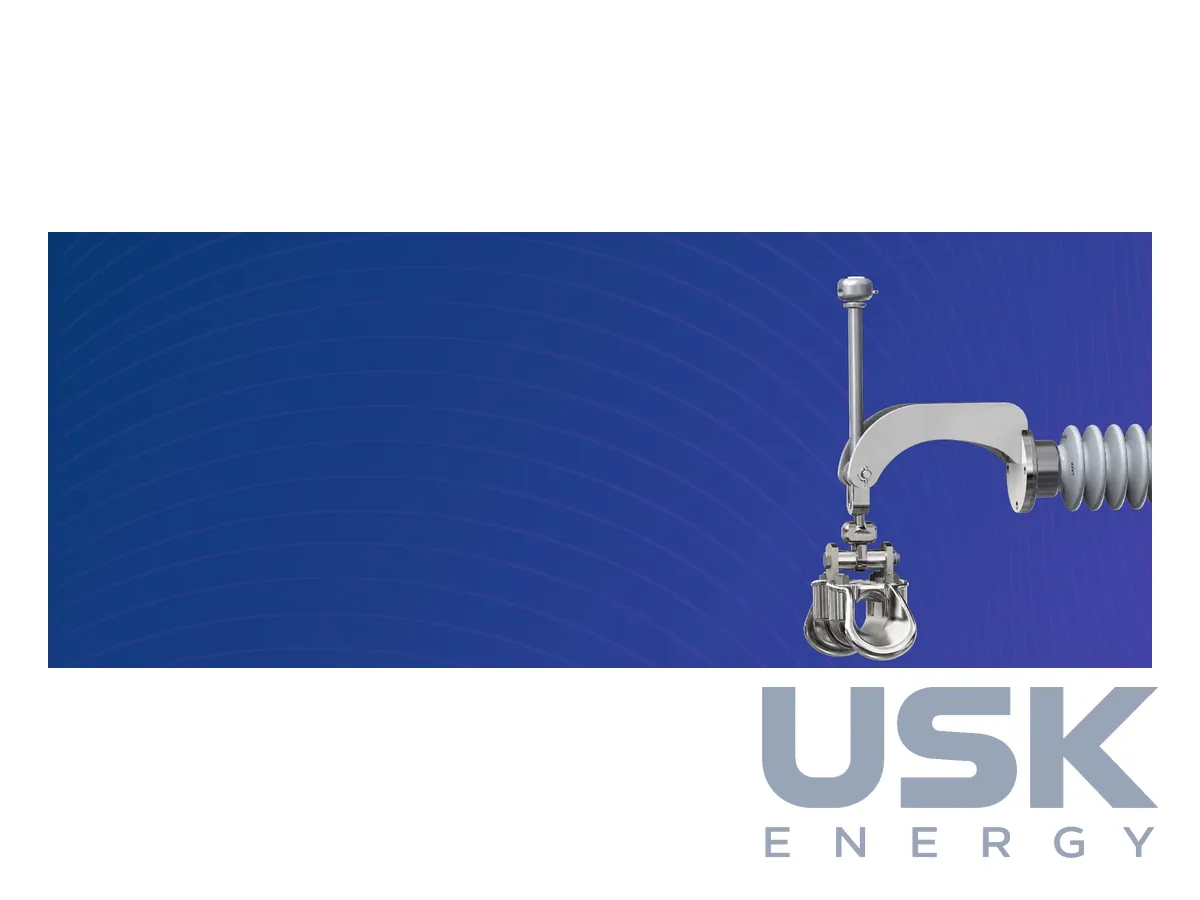

LAPP — лінійна арматура для ізоляторів ПЛ
Лінійна арматура LAPP охоплює вузли кріплення, узгоджені з ізоляторами LAPP, зокрема збірки на замовлення під конкретне застосування. Виріб підбирається разом з ізолятором, тож гірлянда чи опорний вузол ПЛ збирається з деталей одного постачальника.
- Вироби
- затискачі цапфові та для слабко натягнутих прольотів, обмежувачі навантаження, шпильки та кронштейни для лінійних ізоляторів, адаптери-сережки, шарнірні вузли, затискачі проводів
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Ізолятор на лінії працює тільки разом з арматурою, яка кріпить його до траверси і тримає провід. LAPP постачає повний асортимент лінійної арматури і за потреби виготовляє її під конкретне застосування. Уся арматура схвалена для роботи саме з ізоляторами LAPP, тож розміри сполучних вузлів, механічні класи і способи кріплення узгоджені заздалегідь, і замовникові не треба окремо перевіряти сумісність деталей різних постачальників.
У номенклатурі є затискачі для проводу, зокрема цапфові та для слабко натягнутих прольотів, а також підтримувальні затискачі проводів різних розмірів. Окремі виконання затискачів мають чотири гвинти на притискній планці. Для лінійних опорних ізоляторів є шпильки та кронштейни. Фітинги з вигнутою монтажною поверхнею призначені для траверс з дахом і кріпляться шпилькою 10187A, яку замовляють окремо. Фітинги для пласкої установки ставляться на дерев'яну або сталеву траверсу, для дерева використовують шпильку 10187A, для сталі 301614.
Обмежувачі навантаження (load limiter) випускаються в кількох варіантах, від 301053A до 301053D. Вони обмежують зусилля, що передається на ізолятор і опору під час аварійного режиму, наприклад у разі обриву проводу в сусідньому прольоті або ожеледі. Для гірлянд є адаптери-сережки, зокрема гачкові варіанти з урахуванням зазору на відхилення гірлянди, шарнірні вузли та інші перехідні деталі між ізолятором, траверсою і проводом.
Кожна з цих деталей має свою роль у механіці лінії. Затискач передає вагу проводу і поздовжні зусилля на ізолятор, тож від його конструкції залежить, чи не пошкодиться провід від вібрації та тертя. Шарнірні вузли й сережки дають гірлянді вільно відхилятися під вітром, не навантажуючи ізолятор на вигин. Кронштейни і шпильки лінійних опорних ізоляторів, навпаки, мають бути жорсткими, бо такий ізолятор працює як консоль. Гачкові адаптери з урахуванням зазору на відхилення потрібні там, де гірлянда під час розгойдування не повинна наближатися до тіла опори.
Практична цінність такого асортименту в тому, що ПЛ збирається з узгодженого комплекту. Проєктувальник бере ізолятор LAPP і до нього ту арматуру, яку виробник вказує для цього типу, з відомими розмірами, масою і способом кріплення. Коли стандартних деталей замало, LAPP проєктує збірку на замовлення. Каталог арматури містить номери виробів, розміри та маси упаковки, тож замовлення можна сформувати одразу за номенклатурою.
Для підбору знадобляться тип ізолятора, матеріал і форма траверси (дерев'яна, сталева, з дахом), діаметр або марка проводу, розрахункові навантаження і вимоги до зазорів. З цими даними арматура підбирається з каталогу або проєктується як окрема збірка під конкретну опору чи ділянку лінії. Під час реконструкції наявних ПЛ арматуру LAPP можна поставити разом із новими ізоляторами, щоб замінити вузол повністю, а не поєднувати нові ізолятори зі старими зношеними деталями. LAPP має понад 100 років досвіду у виробництві ізоляторів, і арматура розвивалася разом з ними.
Технічні характеристики
| Вироби | затискачі цапфові та для слабко натягнутих прольотів, обмежувачі навантаження, шпильки та кронштейни для лінійних ізоляторів, адаптери-сережки, шарнірні вузли, затискачі проводів |
|---|
Запит ціни та строку поставки
LAPP — лінійна арматура для ізоляторів ПЛ, LAPP Insulators. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 7326 90 98 90 |
|---|---|
| HS, 6 знаків | 7326 90 |
| CN (ЄС) | 7326 90 98 |
| HTSUS (США) | 7326 90 86 88 |
| Митний тариф КНР | 7326 90 19 90 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Яка арматура входить у номенклатуру LAPP?
Цапфові затискачі, затискачі для слабко натягнутих прольотів, обмежувачі навантаження, шпильки, кронштейни, адаптери-сережки, шарнірні вузли та затискачі проводів.
Чи можна замовити нестандартну збірку?
Так, LAPP виготовляє збірки на замовлення під конкретне застосування.
З якими ізоляторами сумісна арматура?
Арматура узгоджена з лінійними ізоляторами LAPP.
