LAPP — ізолятори опорні суцільні для заміни штирових багатоелементних колонок (cap and pin)

Опис

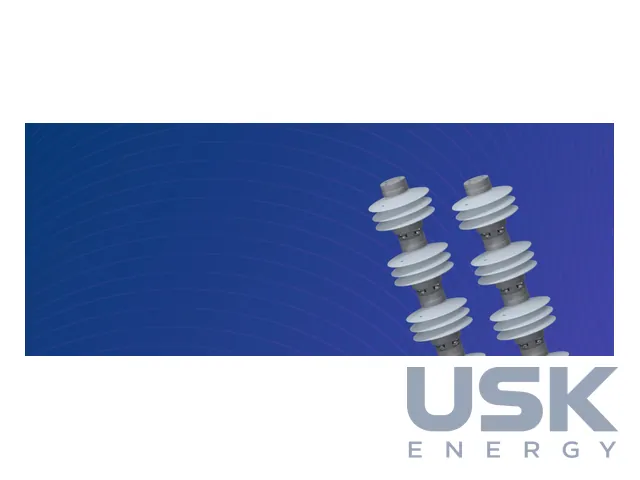

Штирові багатоелементні колонки cap and pin десятиліттями стояли під роз'єднувачами та ошиновкою відкритих підстанцій. Досвід експлуатації обох конструкцій, на який посилається LAPP, показав, що в cap and pin є загальні конструктивні недоліки, які майже неминуче призводять до відмови ізолятора в роботі. Опорний ізолятор cap and pin replacement створено як пряму заміну таких колонок. Він має всі характеристики, потрібні для роботи підстанції, і ставиться на місце старої колонки, щоб відновити стан ізоляції без перепроєктування вузла.

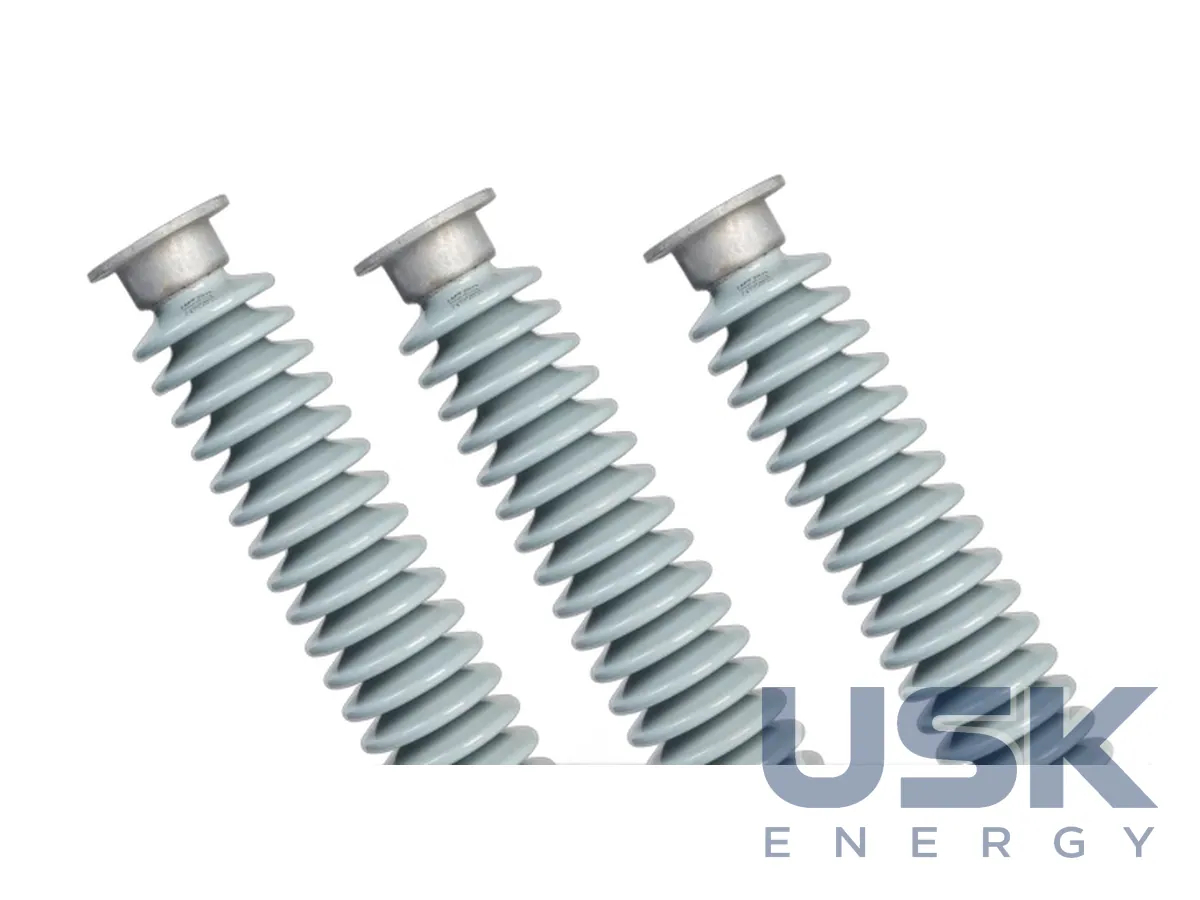

Переваги видно вже з конструкції. Замість стопки окремих елементів із шапками і штирями ставиться суцільний порцеляновий елемент, тож будова простіша. Менше цементних швів означає вищу жорсткість, а прогин під навантаженням менший, ніж у колонки cap and pin. Матеріал тіла глиноземна високоміцна порцеляна C130 за IEC 60672, для підвищених навантажень є надміцна C130 HS. Шапки і фланці виготовляються з кованої сталі, ковкого або високоміцного чавуну і проходять гаряче цинкування. Різьбові отвори виконані за серією UNC із запасом під оцинковані болти.

Для розрахунку механіки LAPP наводить рекомендацію IEEE щодо максимального робочого навантаження. Воно становить 40% від каталожної міцності на вигин, 50% від міцності на кручення і 50% від міцності на розтяг. Для навантажень лише від струмів КЗ допускається 100% каталожних значень за формулами ANSI C37-1972. Ці правила важливі під час заміни, бо ізолятор має витримати і статичне зусилля від приводу роз'єднувача, і динамічне від ошиновки під час КЗ.

Стандартна глазур світло-сіра ANSI 70, на замовлення доступна коричнева. Напівпровідну глазур RG пропонують лише в сірому кольорі. За даними виробника, в експлуатації вже понад мільйон ізоляторів RG, найстаріші з них працюють понад 50 років. Ізолятори постачаються відповідно до стандартів ANSI та CSA, а також IEC 60273 та ANSI C29. Для забруднених районів можна замовити виконання з підвищеним шляхом витоку та нестандартні конструкції.

Для підбору заміни LAPP публікує таблицю відповідності, де кожній висоті і кількості секцій старої колонки зіставлено номер суцільного ізолятора, наприклад для висоти 10 або 14.5 дюйма з однією секцією. Виробництво опорних ізоляторів ведеться на заводі в LeRoy, штат Нью-Йорк, з досвідом понад 100 років. Строк служби, який вказує виробник, перевищує 60 років.

Порядок заміни на практиці простий. Спершу за таблицею відповідності визначають номер ізолятора під висоту і кількість секцій наявної колонки, потім звіряють клас механічної міцності з навантаженнями від апарата й ошиновки з урахуванням рекомендацій IEEE. Після цього колонку демонтують, а новий ізолятор ставлять на ті самі приєднувальні місця. Роботи ведуться з відключенням приєднання, як під час звичайного ремонту опорної ізоляції.
