LAPP Station Post — ізолятори опорні порцелянові для підстанцій 1–1100 кВ

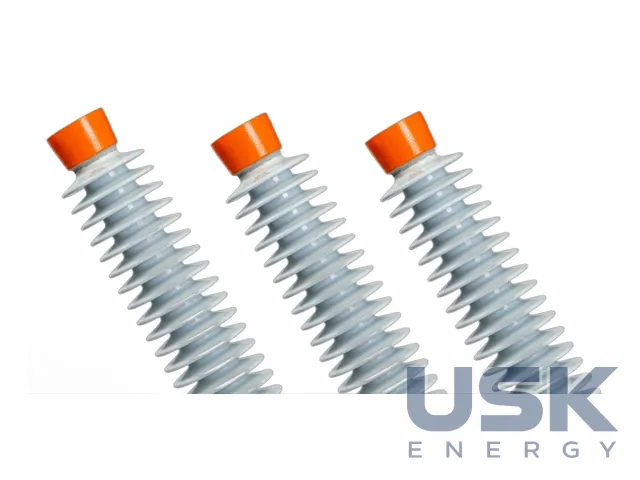

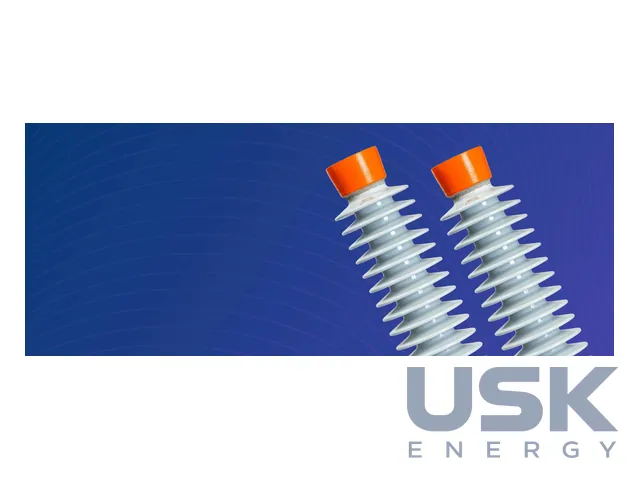

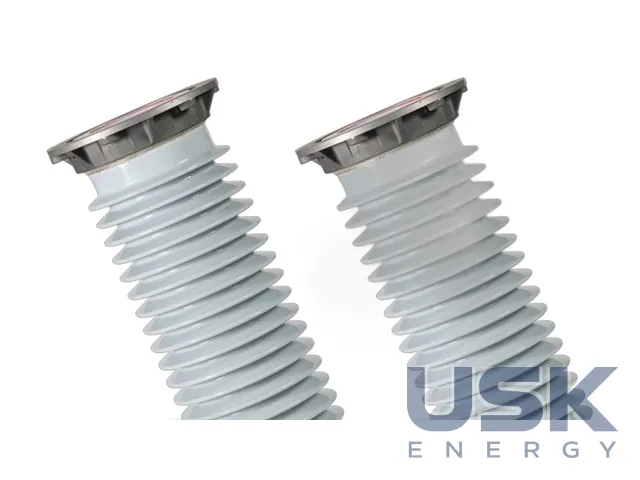

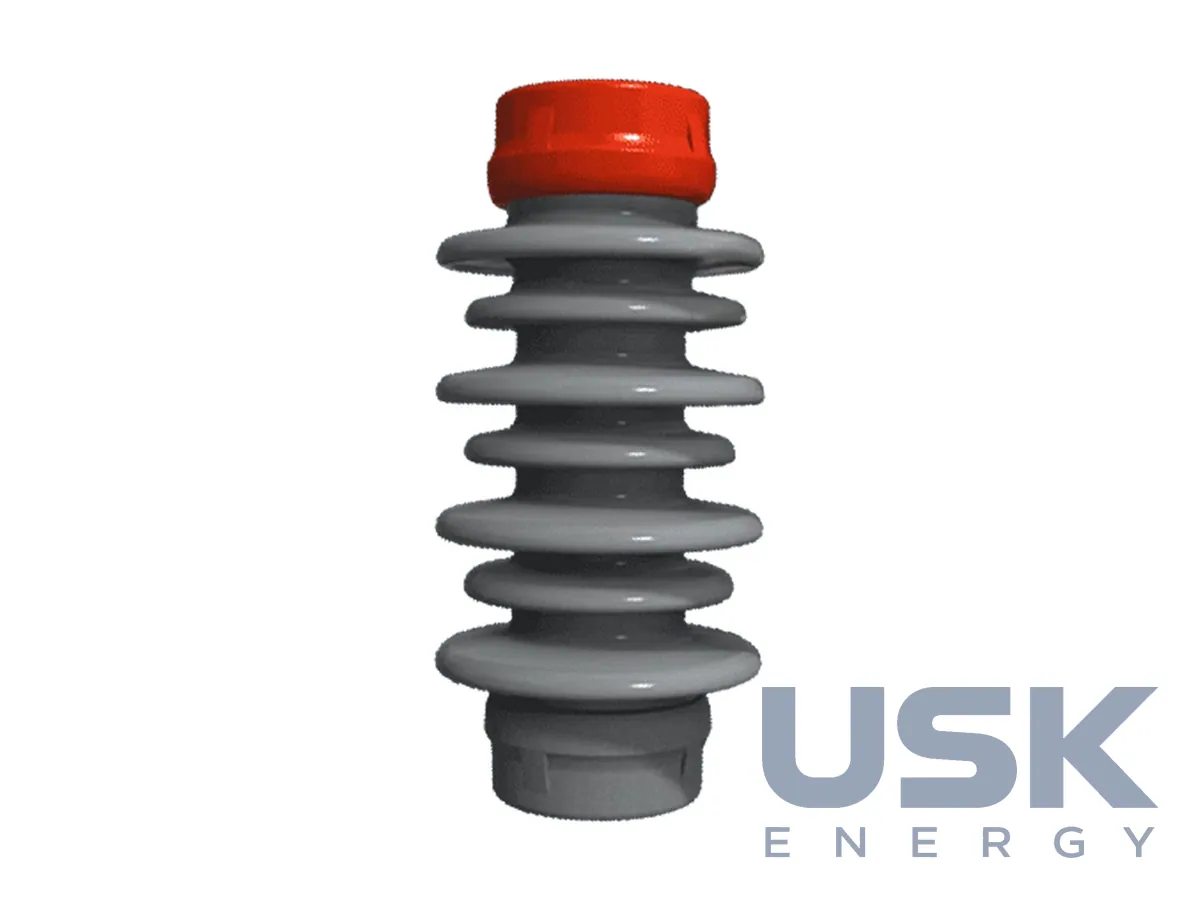

LAPP Station Post належать до опорних стрижневих порцелянових ізоляторів для відкритих підстанцій напругою 1–1100 кВ. На них ставлять роз'єднувачі, ошиновку, КРУ, конденсаторні батареї та платформи компенсувальних пристроїв.
- Напруга
- 1–1100 кВ (вище 245 кВ — складені колонки)
- Довжина суцільного ізолятора
- до 2300 мм (245 кВ)
- Діаметр тіла
- до 300 мм
- Питома довжина шляху витоку
- до 55 мм/кВ
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Опорні стрижневі ізолятори Station Post тримають роз'єднувачі, ошиновку, КРУ, конденсаторні батареї і платформи компенсувальних пристроїв на відкритих підстанціях від 1 до 1100 кВ. До 245 кВ ізолятор робиться суцільним завдовжки до 2300 мм, вище збираються складені колонки. Діаметр тіла сягає 300 мм. Форма за IEC конічна, за ANSI циліндрична, тож ізолятор підбирається під ту систему стандартів, за якою спроєктовано підстанцію. Арматура виконується за IEC 60273, DIN VDE 0674-20 та ANSI C29.9.
Для ринку ANSI LAPP випускає ряд TR з рівнями BIL від 95 до 2050 кВ. На кожен рівень є кілька класів міцності на вигин, наприклад 2000, 4000 і 8000 фунтів для нижніх рівнів, а для вищих BIL каталог дає менші значення при більшій висоті. Довідкові таблиці виробника наводять для кожного типу шлях витоку у стандартному виконанні та виконанні з надвисоким шляхом витоку. Для BIL 1550 кВ залежно від застосування можуть знадобитися екрани від корони, щоб отримати потрібний рівень радіоперешкод. Питома довжина шляху витоку в європейських виконаннях доходить до 55 мм/кВ.
Порцеляна C130 або C130 HS покривається коричневою глазур'ю RAL 8016 або сірою ANSI 70. Окрема опція стосується напівпровідної глазурі RG (resistance graded), яку LAPP ставить на опорні ізолятори з 1970-х років. Глазур є постійною частиною ізолятора і наноситься в звичайному технологічному процесі, тому такий ізолятор дешевший за варіант зі звичайною глазур'ю і гідрофобним покриттям поверх неї.
Робота RG ґрунтується на невеликому струмі по поверхні. Спад напруги вздовж усієї довжини ізолятора рівномірний, усі ділянки навантажені однаково. Поверхня нагрівається на кілька градусів вище за навколишнє повітря, і волога, без якої забруднення не стає провідним, затримується гірше. Якщо під час нерівномірного зволоження утворюються сухі смуги, глазур шунтує їх, видимих розрядів немає, і локальна дуга не переростає в повне перекриття. Рівень радіоперешкод (RIV) за робочої напруги лишається близьким до нуля за більшості видів забруднення поверхні.
Практичний наслідок стосується районів із солоним туманом на узбережжі, промисловим забрудненням чи сільськогосподарським пилом і хімікатами. За даними виробника, ізолятори RG тримають напругу там, де перекривалися звичайні ізолятори з удвічі-втричі довшим шляхом витоку. Тому відпадає потреба в надлишковій ізоляції і масивніших конструкціях, а також у регулярному митті та змащуванні ізоляторів, які в забруднених районах коштують мережевим компаніям значних витрат.
Під час вибору ізолятора виходять з рівня BIL, класу міцності на вигин і потрібного шляху витоку для району забруднення. Далі за таблицями виробника підбирають номер виробу в стандартній глазурі або в RG, а для вищих класів напруги перевіряють потребу в екранах від корони.
Технічні характеристики
| Напруга | 1–1100 кВ (вище 245 кВ — складені колонки) |
|---|---|
| Довжина суцільного ізолятора | до 2300 мм (245 кВ) |
| Діаметр тіла | до 300 мм |
| Питома довжина шляху витоку | до 55 мм/кВ |
| BIL (виконання ANSI TR) | 95–2050 кВ |
| Форма | конічна (IEC) або циліндрична (ANSI) |
| Арматура | IEC 60273, DIN VDE 0674-20, ANSI C29.9 |
| Матеріал | порцеляна C130 / C130 HS, глазур коричнева RAL 8016 або сіра ANSI 70, опція RG |
Запит ціни та строку поставки
LAPP Station Post — ізолятори опорні порцелянові для підстанцій 1–1100 кВ, LAPP Insulators. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8546 20 00 10 |
|---|---|
| HS, 6 знаків | 8546 20 |
| CN (ЄС) | 8546 20 00 |
| HTSUS (США) | 8546 20 00 60 |
| Митний тариф КНР | 8546 20 90 90 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
На яку напругу випускаються ізолятори Station Post?
На 1–1100 кВ. Суцільний ізолятор робиться до 245 кВ, вище збирають складені колонки.
Яка максимальна питома довжина шляху витоку?
До 55 мм/кВ, є виконання з підвищеним і надвисоким шляхом витоку для забруднених районів.
За якими стандартами виконано арматуру?
За IEC 60273, DIN VDE 0674-20 та ANSI C29.9.
