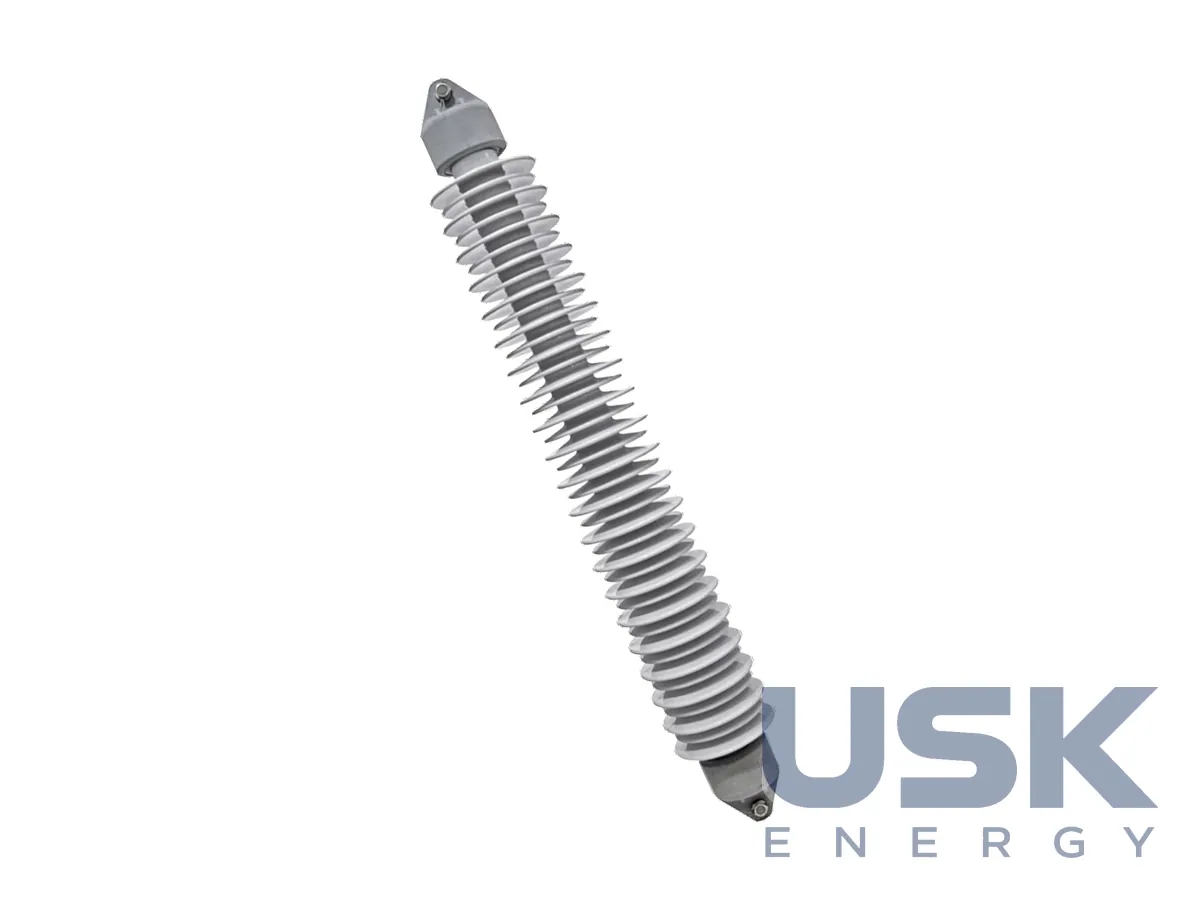

LAPP Long Rod — ізолятори стрижневі порцелянові для ПЛ до 765 кВ

Опис

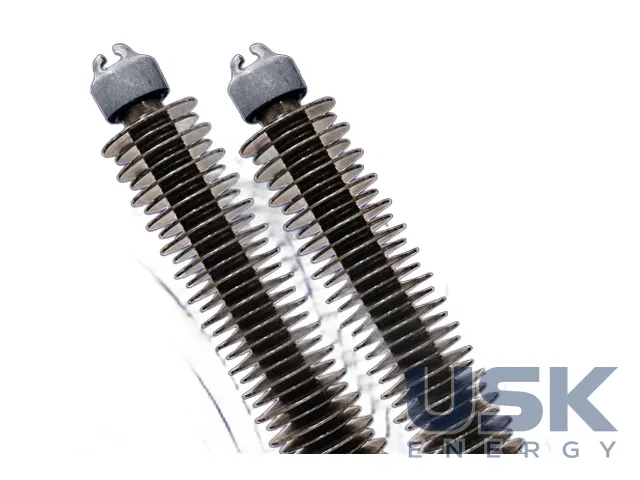

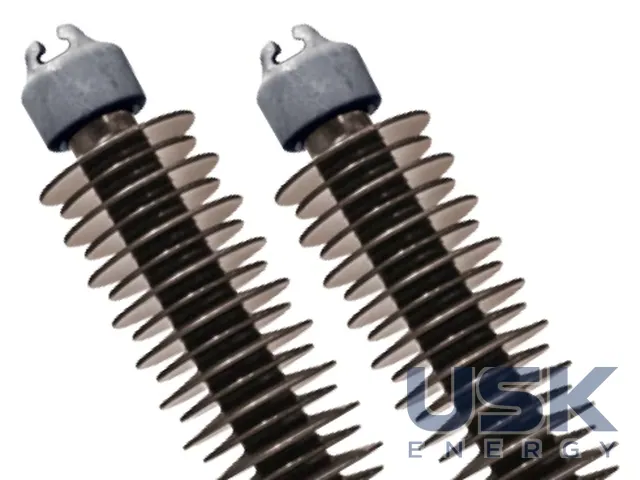

Порцелянові стрижневі ізолятори LAPP Long Rod виготовляються з 1950-х років і відтоді захищають лінії електропередачі в Європі, на Близькому Сході та в Азії. За даними виробника, вони працюють у понад 70 країнах, мають підтверджений строк служби понад 50 років і за останні 5 десятиліть не мали зафіксованих структурних відмов у мережі. Ізолятор складається з одного суцільного порцелянового елемента, який ставиться в підвісні та натяжні гірлянди ПЛ до 765 кВ замість гірлянди з тарілок, а також постачається вже зібраними гірляндами.

Розміри ряду такі. Довжина елемента до 2030 мм, діаметр стрижня 45–125 мм, діаметр ребра до 265 мм, механічна міцність на розтяг до 550 кН. Матеріал високоміцна глиноземна порцеляна C130. Шапки та арматура виготовляються з чавуну з гарячим цинкуванням за DIN EN 1562 і DIN EN ISO 1461. Ізолятори відповідають IEC 60433, IEC 60383, IEC 60672 та IEC 60815. За IEC 60383 Long Rod віднесено до непробивних ізоляторів, бо між арматурою немає тонкого шару порцеляни, як у тарілки.

Головне завдання Long Rod полягає в роботі в забруднених районах. Профіль ребер без нижніх ребер добре очищується дощем і вітром, виробник називає його повністю самоочисним. Під конкретні умови профіль змінюють. Відкритий «пустельний» профіль працює в сухому кліматі з піском і пилом, як у Кувейті, де ізолятори десятиліттями стоять в умовах довгого сухого сезону і високого забруднення. Крутий профіль ребер ставлять у зонах солоних туманів, наприклад у Нідерландах. Питома довжина шляху витоку сягає 55 мм/кВ, опційно ізолятор покривають глазур'ю RG або силіконом.

Металевих деталей мало, по 3 на ізолятор проти 15-30 у гірлянді з тарілок, тому гірлянда на 40% легша і менше схильна до корозії. Огляд виробник рекомендує раз на 2-3 роки, обслуговування зменшується на 50-60%. Суцільний жорсткий ізолятор підходить і для компактизації ПЛ. За прикладом LAPP, це дає скорочення ширини просіки на 15% і зниження вартості будівництва опор на 10,2%.

Ще одна перевага стосується утилізації. Порцеляна виготовляється з природних матеріалів і на 100% придатна до переробки, а низький вуглецевий слід виробник виділяє окремо. З урахуванням довгого строку служби та невеликого обсягу обслуговування сукупна вартість володіння, за оцінкою LAPP, найнижча серед ізоляторів ПЛ. Для порівняння з гірляндами cap and pin виробник публікує окремий довідник, а характеристики з'єднань типу «вилка-язик» наводяться за IEC 60433 з мінімальним номінальним шляхом витоку 16 мм/кВ. Ці таблиці зручно використовувати, коли гірлянду з тарілок на наявній лінії міняють на Long Rod.

Технічні характеристики

Коди для митного оформлення

Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
