LAPP Line Post — ізолятори лінійні опорні порцелянові для компактних ПЛ

Опис

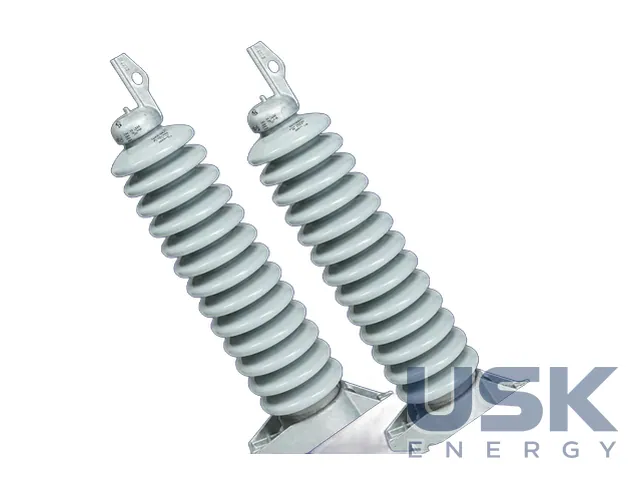

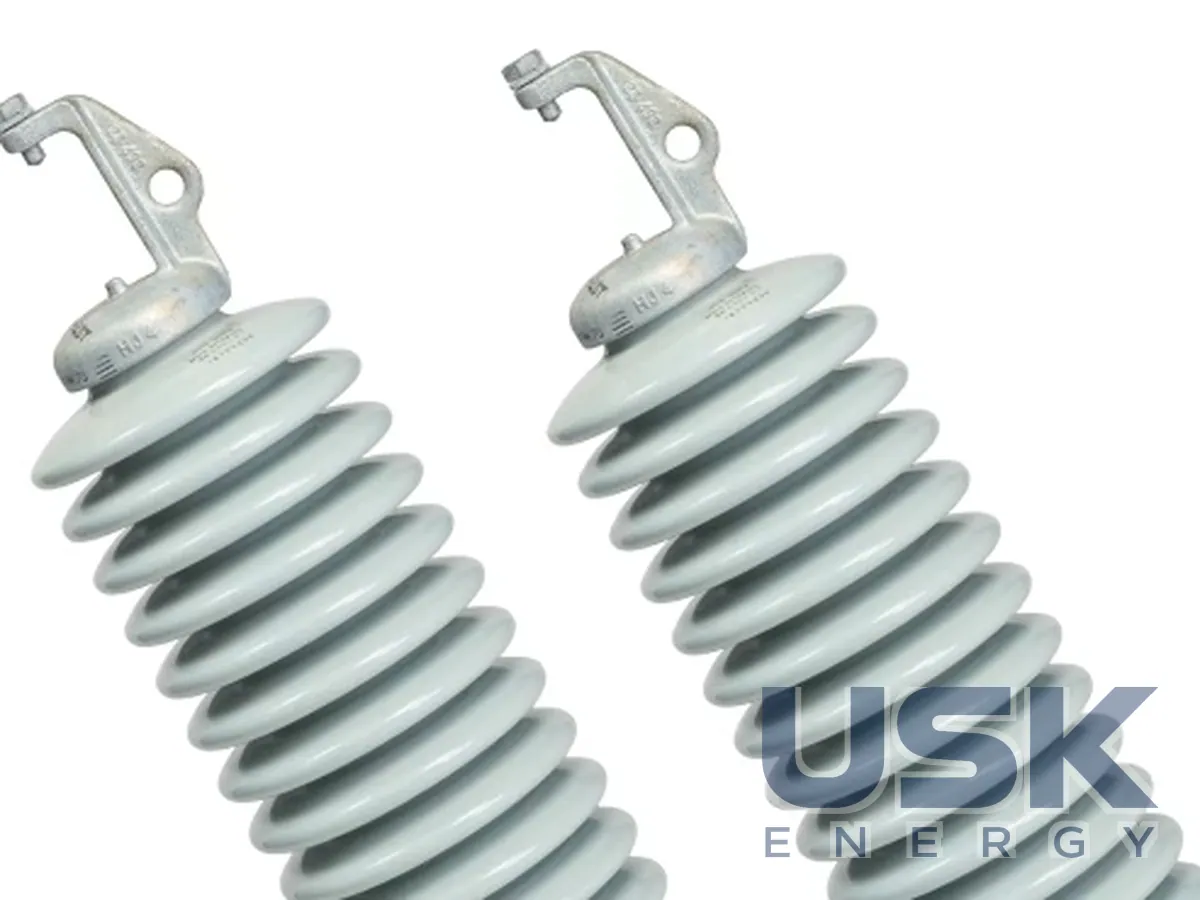

Лінійний опорний ізолятор Line Post тримає провід на опорі без гірлянди. Він кріпиться горизонтально і працює як консоль, тож провід займає фіксоване місце, а відстані між фазами і до опори можна зменшити. Саме тому LAPP рекомендує Line Post для компактних ПЛ і використовує його в індивідуальних ізоляційних рішеннях, зокрема в компактних лінійних збірках. Ізолятор постачається з оголовком із затискачем (clamp top) або з оголовком під провід, залежно від того, як провід закріплюється на кінці консолі.

Конструкція побудована навколо суцільного порцелянового тіла. У ньому немає вкладених одна в одну порцелянових оболонок, що працюють на розтяг, і немає внутрішніх штирів чи вставок. Через це в порцеляні не виникають локальні тиски, які з часом призводять до тріщин. Основа ізолятора, а в моделях clamp top і оголовок, цементуються на порцеляну так, що навантаження передається помірним стисканням на великій площі, без концентрації напружень.

Ребра мають туманостійкий профіль з гофрами, які збільшують шлях витоку. Поверхня самоочищається вітром і дощем, тож ізолятор менше потребує миття в забруднених районах. Самі ребра короткі та міцні. Вони захищають тіло ізолятора від механічних ударів і від дії дуги під час перекриття, тому випадковий удар чи камінь пошкоджує ребро, а не стрижень.

Важлива електрична особливість стосується розташування виводів. Лінійні виводи рознесені на всю довжину ізолятора, і перекриття відбувається поза його тілом, по повітрю. Втрата одного або кількох ребер не зменшує розрядну відстань, тож ізолятор з пошкодженим ребром залишається в роботі до планової заміни. Для лінії це означає менше раптових відключень після вандалізму або механічних пошкоджень.

Line Post виготовляються як порцелянові ізолятори LAPP з багаторічним досвідом конструювання, складання, вибору матеріалів і випробувань. Для забруднених районів LAPP використовує також напівпровідну глазур RG, якою в мережах уже покрито понад мільйон ізоляторів з досвідом експлуатації понад 50 років. Під конкретну лінію виробник пропонує індивідуальні рішення.

Порівняно з підвісною гірляндою Line Post не розгойдується від вітру, тож під відхилення проводу не треба закладати запас у ширині коридору та довжині траверси. На опорі менше деталей, бо замість ланцюга тарілок з арматурою ставиться один ізолятор з основою та оголовком. Це спрощує монтаж і огляд, а провід на кінці консолі добре видно під час обходу. Такі ізолятори часто застосовують на лініях уздовж доріг і в забудованих районах, де коридор обмежений.

Для вибору ізолятора потрібні клас напруги лінії, розрахункове консольне навантаження від проводу з урахуванням вітру та ожеледі, спосіб кріплення проводу (clamp top або під провід) і потрібний шлях витоку для району забруднення. З цими даними LAPP підбирає стандартний ізолятор або пропонує збірку для компактної лінії.

Технічні характеристики

Коди для митного оформлення

Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
