EGE — опори аварійного резерву (байпаси) ПЛ 110–400 кВ

Опис

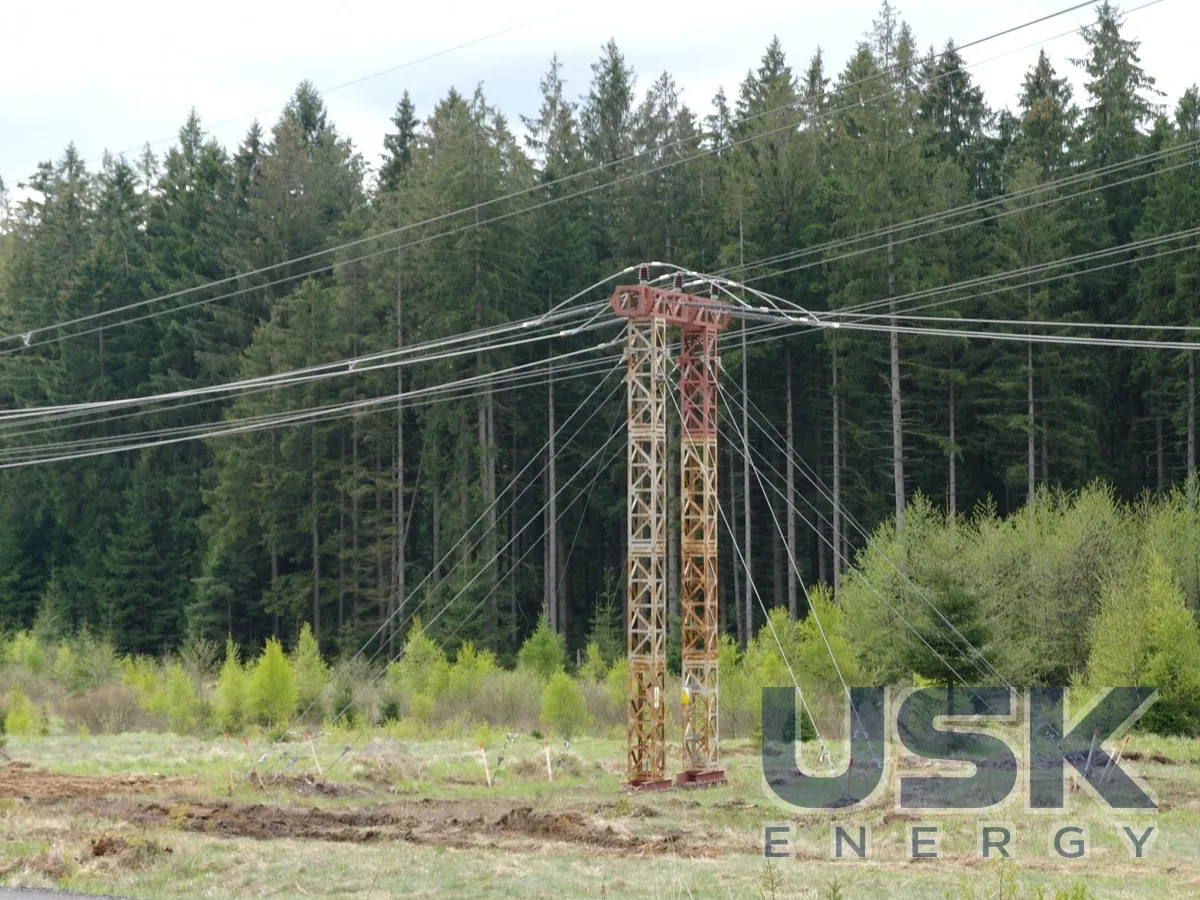

Опори аварійного резерву EGE, або байпаси, призначені для швидкого відновлення електропостачання після аварій на повітряних лініях 110–400 кВ. Їх виготовляє підрозділ EGE Steel construction, який випускає і постійні опори для ліній цих класів напруги. Коли буря, ожеледь або механічне пошкодження валять одну чи кілька опор, ремонт постійної конструкції займає багато часу, бо потрібні проєкт, виготовлення та фундаменти. Байпас дає змогу тимчасово перекинути проводи через пошкоджену ділянку і повернути лінію в роботу, поки йде основний ремонт. Опори розраховані на класи напруги від 110 до 400 кВ, тож резервний комплект закриває і розподільні, і магістральні лінії.

Конструкція байпаса складається зі зварних секцій з гарячекатаного кутника, які легко з'єднуються між собою болтами. Секції мають обмежені розміри і масу, тому комплект перевозять звичайним вантажним транспортом і доставляють туди, куди не пройде важка техніка. На місці секції збирають у потрібну висоту, встановлюють опору на тимчасове закріплення та підвішують проводи. Зварні секції скорочують кількість вузлів, які треба збирати на трасі, і пришвидшують монтаж у порівнянні з повністю болтовою конструкцією. Для складання не потрібне зварювання на місці, достатньо гайкових ключів і підйомного механізму.

Поверхню елементів захищають гарячим цинкуванням або іншим відповідним покриттям. Для аварійного резерву це особливо важливо, бо комплект може роками зберігатися на складі під відкритим небом і має бути готовим до використання будь-якої миті. Оцинковані секції не потребують фарбування перед виїздом на аварію, і їх можна використовувати повторно після кожного демонтажу. Перед закладанням на зберігання секції маркують і комплектують кріпленням, щоб під час аварії нічого не довелося шукати.

Мережеві компанії тримають такі комплекти в резерві як частину плану відновлення після аварій. Після ремонту постійної опори байпас демонтують, секції оглядають і повертають на склад до наступного випадку. Один і той самий комплект може обслуговувати ділянки різних ліній, якщо його параметри підібрані під класи напруги та типові прольоти мережі. Такий резерв скорочує час перерви живлення споживачів і зменшує збитки від тривалого простою лінії. Зберігання комплектів у різних районах мережі скорочує час доставки до місця аварії.

Під час замовлення визначають класи напруги ліній, для яких потрібен резерв, кількість кіл, марку проводів, типові довжини прольотів, кліматичні навантаження та потрібну висоту. За цими даними EGE підбирає склад комплекту, кількість секцій і спосіб тимчасового закріплення. Разом з байпасами EGE може постачати постійні опори 110–400 кВ і сталеві конструкції для підстанцій, тож аварійний резерв і основне обладнання лінії виконані в одній конструктивній системі. Комплект зручно доповнити схемою складання та переліком деталей, щоб бригада могла працювати за ним без проєктувальника на місці.

Технічні характеристики

Коди для митного оформлення

Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
