Arteche DDB/DFK — трансформатор напруги ємнісний до 800 кВ

Опис

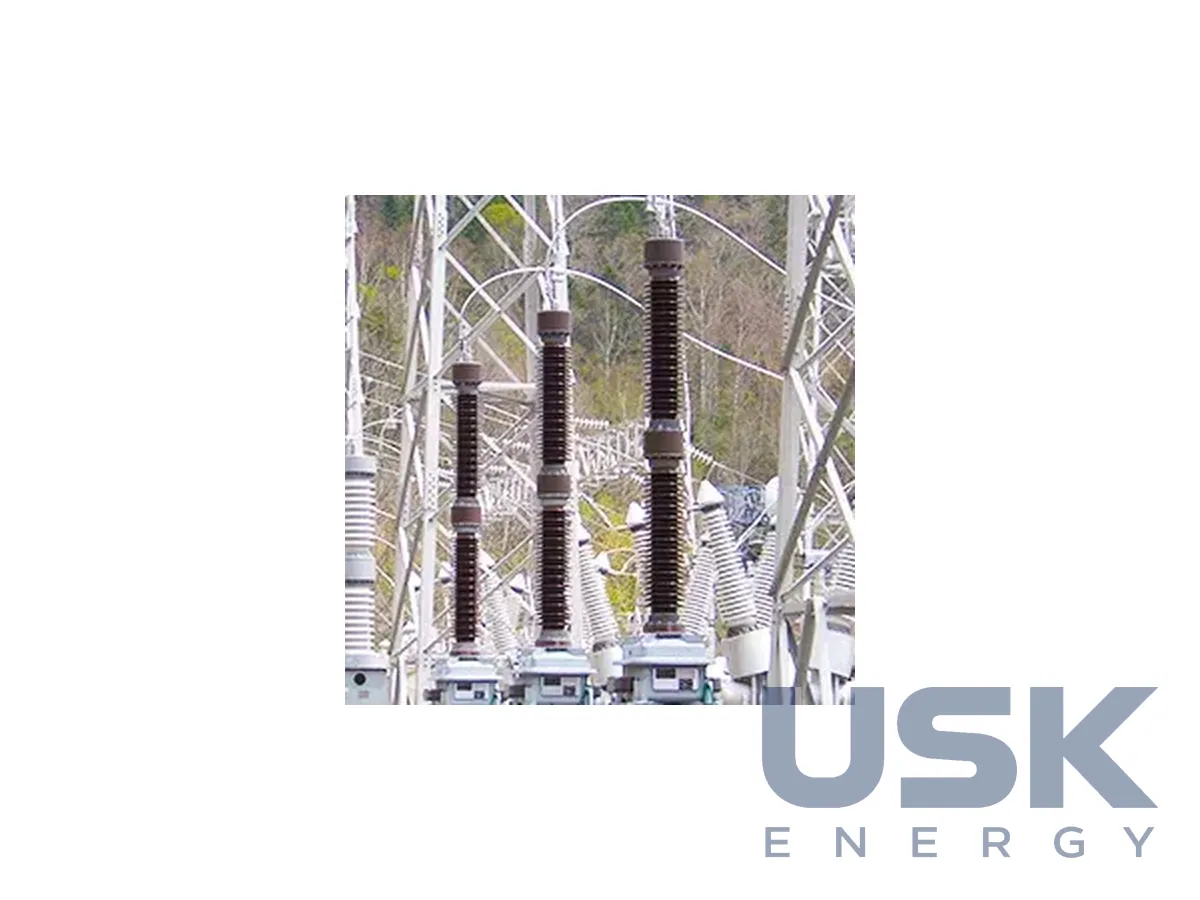

Ємнісний трансформатор напруги серії DDB/DFK працює на ВРП підстанцій до 800 кВ, де індуктивний ТН стає надто великим і дорогим. Апарат складається з двох частин. Зверху стоїть ємнісний подільник, набраний із конденсаторних секцій, знизу розміщено електромагнітний блок із проміжним трансформатором і компенсувальним реактором. Подільник знімає з лінії частину напруги, а електромагнітний блок зводить її до стандартного вторинного рівня для лічильників, пристроїв релейного захисту й автоматики. Ізоляція оливо-паперова, герметична, апарат не сполучається з атмосферою, тому волога в оливу не потрапляє. Виконання зовнішнє. На лініях надвисокої напруги ЄТН зазвичай ставлять на кожну фазу біля лінійного роз’єднувача, і тоді той самий апарат дає напругу лінії для синхронізації та контролю перед увімкненням.

Друга функція ЄТН пов’язана з високочастотним зв’язком по ЛЕП. Конденсатори подільника мають малий опір для ВЧ-сигналу, тому через них до фазного проводу підключають апаратуру ВЧ-зв’язку, телезахисту й передачі команд протиаварійної автоматики. В одному апараті виходить і вимірювання напруги для обліку та захисту, і точка підключення ВЧ-тракту. Окремий конденсатор зв’язку на приєднанні не потрібен, якщо ЄТН уже стоїть на лінії.

Arteche пропонує для серії кілька опцій. Перша охоплює аксесуари ВЧ-зв’язку, які монтуються в нижній частині апарата й виводять ВЧ-сигнал до фільтра приєднання. Друга представлена заземлювачем EMU. Ним заземлюють ВЧ-вивід під час робіт на апаратурі зв’язку, не відключаючи лінію. Третя опція стосується ВЧ-загороджувача, встановленого на вершині апарата. Загороджувач не пускає ВЧ-сигнал на шини підстанції й утримує його в лінії. Із загороджувачем на вершині ЄТН окрема опора під загороджувач не потрібна, а на ВРП надвисокої напруги кожна зайва опора означає фундамент, ошиновку й місце в комірці.

З боку захисту ємнісний ТН поводиться інакше, ніж індуктивний. При близькому короткому замиканні напруга на вторинній стороні спадає не миттєво, а з перехідним процесом, який задається параметрами подільника й електромагнітного блока. Вимоги до перехідної характеристики обумовлюють під час замовлення, якщо на лінії стоїть швидкодіючий дистанційний захист. З тієї ж особливості випливає, що ЄТН не підходить для розряду лінії після відключення, це завдання на приєднанні виконують індуктивні трансформатори.

В опитувальному листі зазначають номінальну напругу мережі, ємність подільника, якщо вона важлива для ВЧ-каналу, кількість вторинних обмоток, їхні класи точності й потужності навантаження, довжину шляху витоку. Окремо обумовлюють потрібні опції, параметри ВЧ-загороджувача та його допустиму масу на вершині апарата. В експлуатації герметичному апарату не потрібне доливання оливи, але періодично перевіряють зовнішній стан, вторинні кола й точку підключення ВЧ-апаратури. Для серії DDB/DFK виробник випускає технічні листи. Для ліній, де потрібен лише канал ВЧ-зв’язку без вимірювання напруги, в Arteche є споріднена серія конденсаторів зв’язку DDN/DFN з такою ж ізоляцією.
