GE Vernova OSKF / OTEF / KOTEF — оливонаповнені вимірювальні трансформатори струму та напруги до 800 кВ

Опис

Маслонаповнені вимірювальні трансформатори GE Vernova серій OSKF, OTEF і KOTEF призначені для обліку електроенергії та живлення релейного захисту в мережах високої й надвисокої напруги. Вони перетворюють великі струми й напруги первинного кола на стандартні вторинні сигнали для лічильників, терміналів захисту й систем вимірювання. Трансформатори струму OSKF виготовляють на напругу до 800 кВ з розрахунковим терміном служби 30 років. Трансформатори напруги OTEF охоплюють класи 72,5–420 кВ з рівнем ізоляції BIL 350–1425 кВ, а комбінований апарат KOTEF поєднує трансформатор струму й напруги на компонентах OSKF і OTEF.

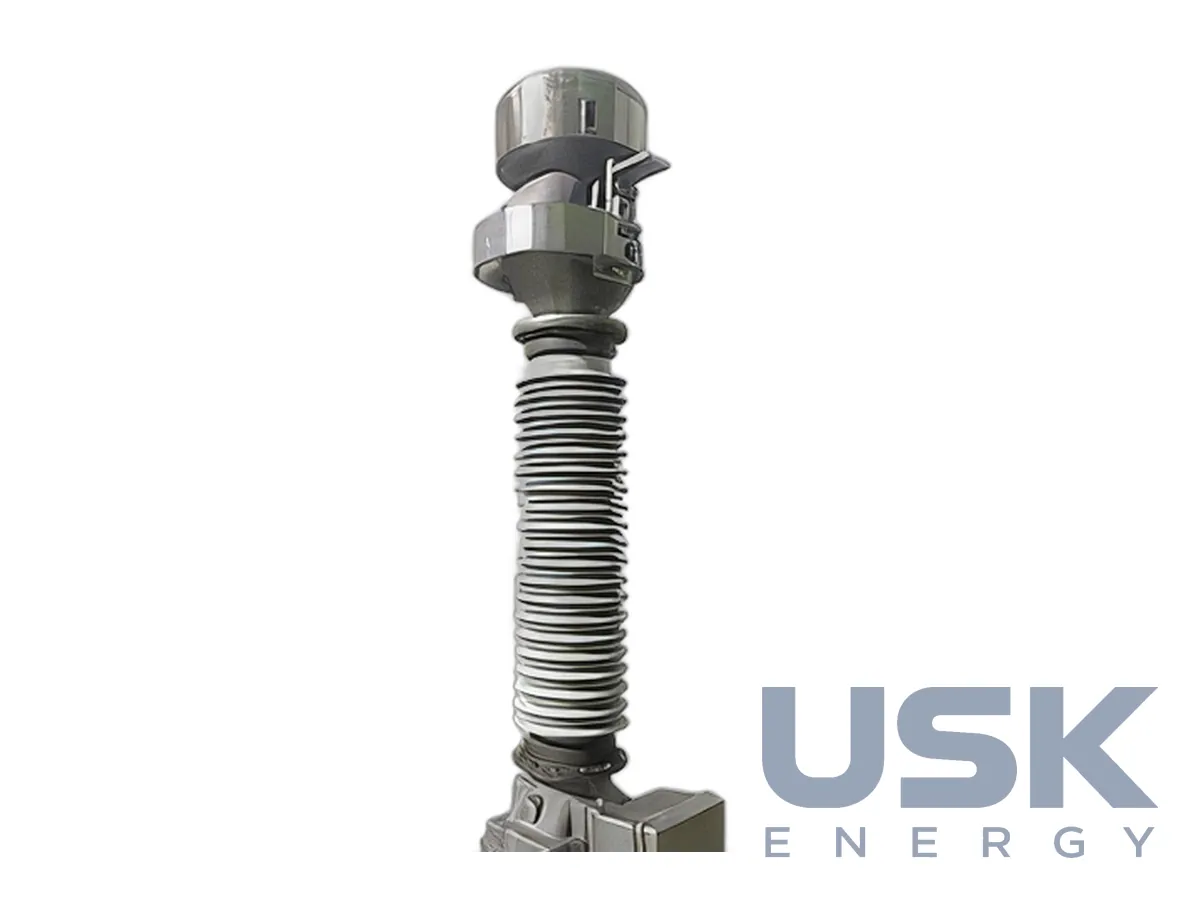

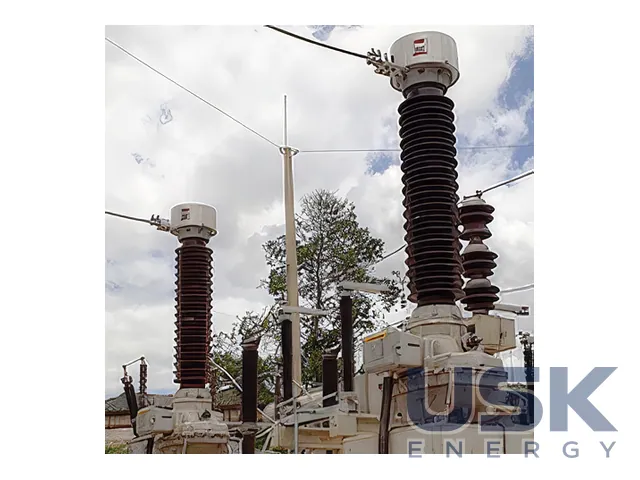

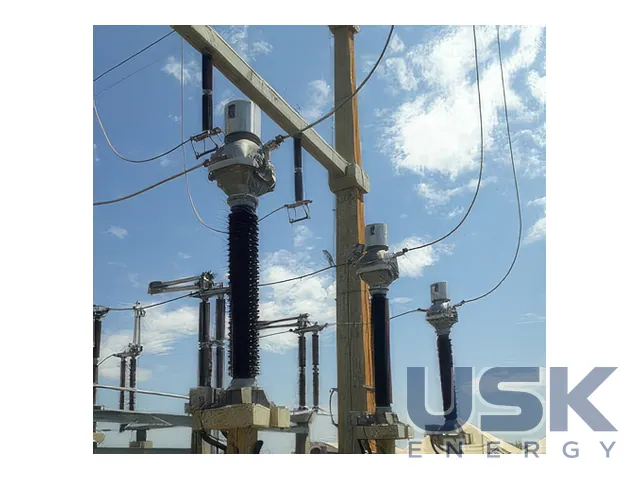

OTEF за конструкцією належить до індуктивних трансформаторів напруги бакового типу з опорним ізолятором. Первинна обмотка розміщена в баку в основі апарата, а внутрішня ізоляція складається з герметично закритого масла та паперу, просоченого маслом. Більшість трансформаторів напруги за технологією GE Vernova мають папір, накладений машинним способом, тож ізоляція виходить однорідною й щільною. Ємнісні вирівнювальні шари з електродними кільцями рівномірно розподіляють поле вздовж ізолятора між лінією та землею, тому окремі пристрої захисту від перенапруг не потрібні.

Для заповнення використовують мінеральне масло з тривалим терміном служби й добрими газопоглинальними властивостями, яке відповідає IEC 60296 і не містить ПХБ. Металева мембрана герметично відокремлює масло від атмосфери, а всі зовнішні деталі виготовлено з корозійностійких матеріалів, тож регулярне фарбування не потрібне. Ізолятор може бути порцеляновим або композитним, а довжину шляху витоку й ізоляційні відстані адаптують під вимоги замовника. Тангенс кута діелектричних втрат менший за 0,005 аж до випробувальної напруги промислової частоти.

Типова теплова потужність OTEF становить від 2 до 4 тисяч ВА, інші значення можливі на запит. Розмір бака в основі збільшується, якщо потрібна більша потужність або частота нижча за 50 Гц. Трансформатори напруги OTEF розраховано на 30 років роботи, і багато апаратів служать довше. Тисячі трансформаторів напруги Grid Solutions працюють у світі, деякі понад 30 років, у різних кліматичних умовах. Окремого обслуговування вони не потребують, а для огляду є покажчик рівня масла та сильфон розширення.

Апарати відповідають стандартам IEC 61869-1/-3 та ANSI. Портфель вимірювальних трансформаторів GE Vernova сягає від 600 В до 1200 кВ, і маслонаповнені серії покривають його верхню частину. OTEF постачають готовим до увімкнення, його достатньо підключити до мережі, а перевозити можна горизонтально або вертикально залежно від допустимої транспортної висоти. Для класів понад 245 кВ у випробування входить комутаційний імпульс. Під час замовлення задають клас напруги, коефіцієнти трансформації, кількість вторинних обмоток, класи точності, навантаження, тип ізолятора та довжину шляху витоку.

Технічні характеристики

Коди для митного оформлення

Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
