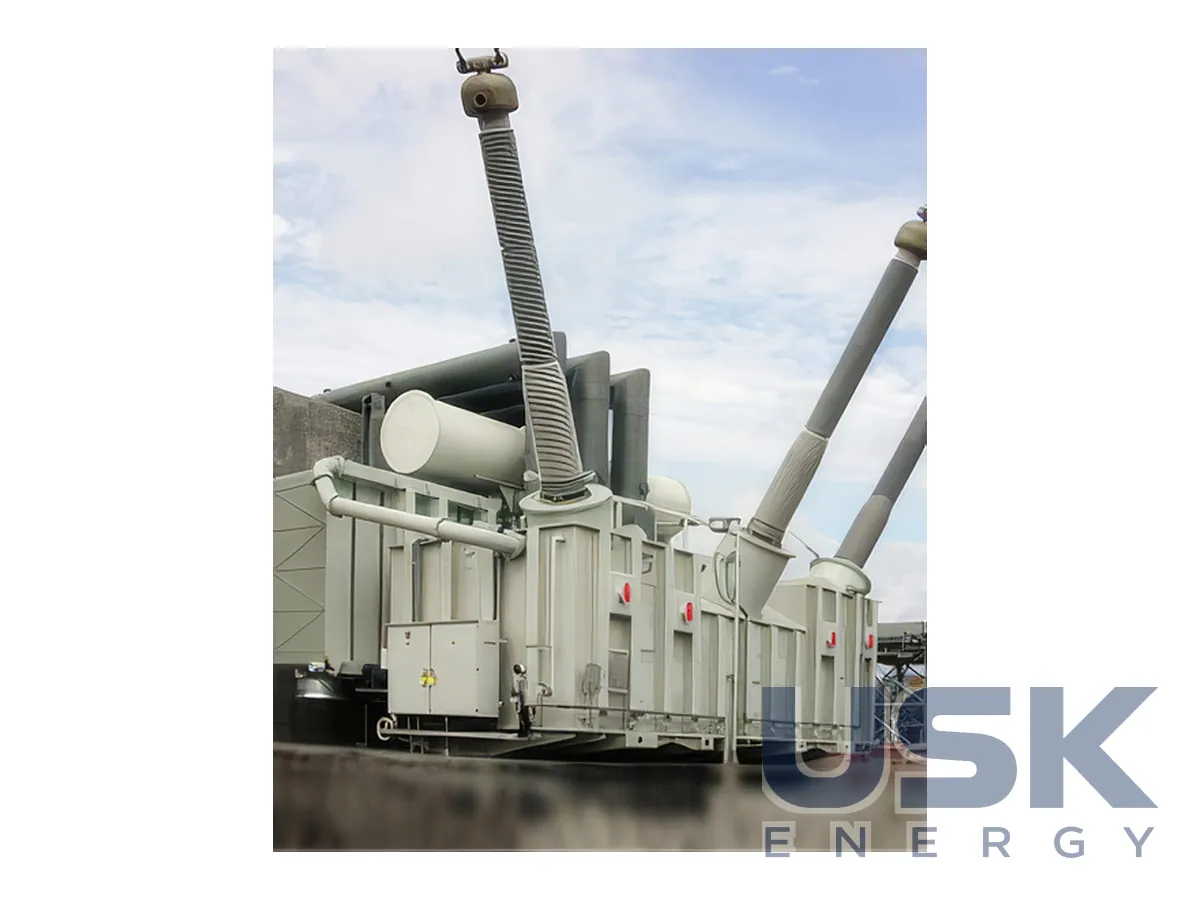

GE Vernova / Prolec GE — блочні підвищувальні трансформатори (GSU) до 1000 МВА, 550 кВ
Блочні підвищувальні трансформатори (GSU) GE Vernova і Prolec GE потужністю до 1000 МВА в трифазному виконанні на напругу до 550 кВ. Вони підвищують напругу генераторів електростанцій до рівня магістральної мережі.
- Потужність
- до 1000 МВА (3ф) / 500 МВА (1ф)
- Напруга
- до 550 кВ (BIL 1675 кВ)
- Регулювання
- РПН або ПБВ на стороні ВН
- Колекторні підвищувальні (ВДЕ)
- до 500 МВА, до 345 кВ
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Блочні підвищувальні трансформатори GE Vernova та Prolec GE, відомі як GSU (Generator Step-Up), стоять першими в ланцюгу передачі електроенергії від електростанції до мережі. Генератор видає напругу порівняно невеликого рівня, і трансформатор підвищує її до напруги магістральної мережі, щоб передавати потужність з малими втратами. У трифазному виконанні такі трансформатори виготовляють потужністю до 1000 МВА, в однофазному до 500 МВА. Лінійку випускають під маркою Prolec GE, а самі трансформатори працюють на теплових, гідравлічних, атомних, вітрових і сонячних електростанціях.
Верхня межа напруги становить 550 кВ, і на цьому класі рівень ізоляції відповідає BIL 1675 кВ. Напругу регулюють РПН або ПБВ на стороні ВН, а в лінійці потужних трансформаторів Prolec GE РПН можна ставити як на стороні ВН, так і на стороні НН, усередині бака або ззовні. Трансформатори виготовляють для мереж 50 і 60 Гц. Однофазні групи обирають там, де трифазний трансформатор такої потужності не вкладається в залізничний чи автомобільний габарит або де потрібна резервна фаза на станції.
Для вітрових і сонячних парків є колекторні підвищувальні трансформатори до 500 МВА і до 345 кВ. Вони збирають потужність від мережі середньої напруги парку й передають її в мережу високої напруги. Як приклад Prolec GE наводить вітрову електростанцію на 110 МВт в окрузі Старр у Техасі, де стоять колекторні трансформатори 126/168/211 МВА 34,5/345 кВ з РПН на стороні НН і 69/92/116 МВА 34,5/138 кВ з ПБВ на стороні ВН. Три значення потужності відповідають різним ступеням охолодження. За даними виробника, понад 150 вітрових електростанцій у США, Канаді й Мексиці працюють з його трансформаторами.
Трансформатори відповідають стандартам ANSI, IEEE, CSA та IEC або перевищують їхні вимоги. Кожен трансформатор проходить повний комплекс стандартних заводських випробувань, а протоколи можна отримати за серійним номером. До переліку входять перевірка полярності обмоток і кутового зсуву, а також вимірювання часткових розрядів у мікровольтах і пікокулонах. Виробник наголошує, що газовиділення під час заводських випробувань більш ніж на 75% нижче за галузеві норми, а це важливо для подальшого контролю стану за аналізом розчинених газів.
Prolec GE має понад 300 тисяч МВА встановленої потужності більш ніж у 35 країнах, а в центрі прикладних технологій працюють понад 80 інженерів і фахівців. Під час замовлення блочного трансформатора задають потужність, напругу генератора й мережі, групу зʼєднання, тип і місце регулювання, систему охолодження та вимоги до втрат. Окремо узгоджують транспортну масу й габарит, бо для потужних машин доставка на станцію часто стає окремим проєктом.
Технічні характеристики
| Потужність | до 1000 МВА (3ф) / 500 МВА (1ф) |
|---|---|
| Напруга | до 550 кВ (BIL 1675 кВ) |
| Регулювання | РПН або ПБВ на стороні ВН |
| Колекторні підвищувальні (ВДЕ) | до 500 МВА, до 345 кВ |
| Частота | 50 / 60 Гц |
| Марка | Prolec GE |
Запит ціни та строку поставки
GE Vernova / Prolec GE — блочні підвищувальні трансформатори (GSU) до 1000 МВА, 550 кВ, GE Vernova. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8504 23 00 00 (масляні, >10 МВА) |
|---|---|
| HS, 6 знаків | 8504 23 |
| CN (ЄС) | 8504 23 00 (масляні, >10 МВА) |
| HTSUS (США) | 8504 23 00 80 (масляні, >100 МВА) |
| Митний тариф КНР | 8504 23 29 00 (масляні, ≥500 МВА) |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Яка максимальна потужність блочного трансформатора?
До 1000 МВА в трифазному виконанні та до 500 МВА в однофазному. Напруга до 550 кВ за BIL 1675 кВ.
Чи є підвищувальні трансформатори для ВЕС і СЕС?
Так, колекторні підвищувальні трансформатори для вітрових і сонячних парків випускають до 500 МВА та до 345 кВ.
Де розташований пристрій регулювання напруги?
РПН або ПБВ ставлять на стороні ВН. Трансформатори випускають на частоту 50 і 60 Гц.
