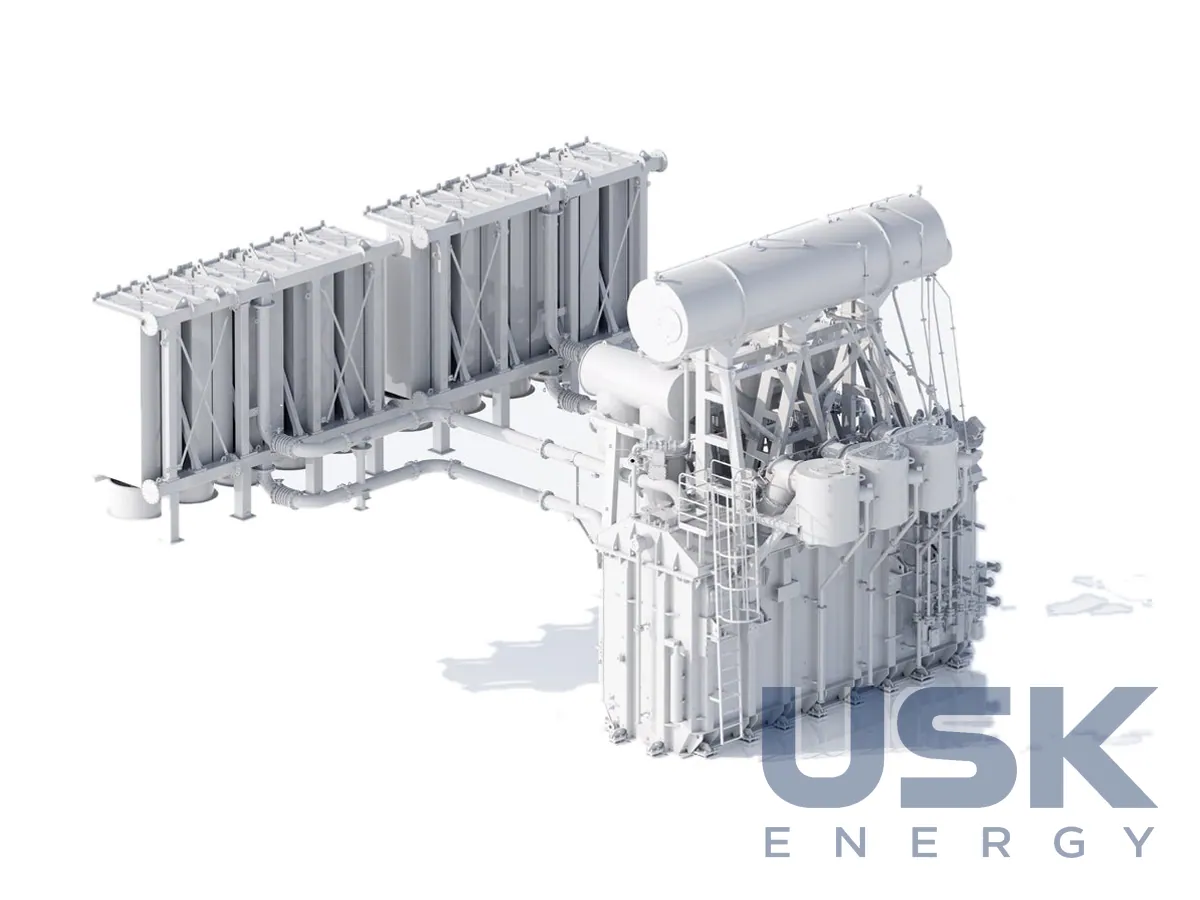

Hitachi Energy CompactStar™ — компактний силовий трансформатор для морських і міських підстанцій
Hitachi Energy CompactStar™ належить до полегшених компактних силових трансформаторів з ефірною ізоляцією для морських платформ і тісних міських підстанцій. Габарити й маса до 30 % менші, ніж у звичайних трансформаторів, а в тому ж об'ємі потужність до 30 % більша.
- Габарити та маса
- до 30 % менші за звичайні трансформатори
- Потужність
- до 30 % більша в тому ж об'ємі
- Ізоляційна рідина
- складний ефір (ester)
- Застосування
- морські підстанції ВЕС, міські та підземні підстанції
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
CompactStar™ виник із простої вимоги замовників офшорної вітроенергетики. На морській підстанції кожен квадратний метр палуби і кожна тонна обладнання коштують дорого, бо під них розраховують опорну конструкцію платформи, її фундамент і монтажні операції в морі. Силовий трансформатор належить до найважчих апаратів на такій підстанції, тому зменшення його маси й габаритів відразу позначається на вартості всієї споруди. Конструкцію побудовано з розрахунком на нижчу сукупну вартість володіння, у яку входять і витрати на платформу, а не одна лише ціна самого трансформатора.
За даними виробника, габарити й маса CompactStar™ до 30 % менші, ніж у звичайних трансформаторів. Друга сторона тієї самої властивості стосується потужності. У приміщенні тих самих розмірів такий апарат дає до 30 % більше потужності. Для морської підстанції це означає можливість приєднати більше турбін без збільшення платформи, а для наявної міської підстанції можливість підвищити потужність, не розширюючи будівлю і не перебудовуючи камеру трансформатора. Досягти цього вдалося за рахунок конструкції активної частини і матеріалам з кращими тепловими характеристиками, які витримують вищу робочу температуру.
Ізоляційна рідина складний ефір (ester). Виробник застосовує її також для оптимізації охолодження. Порівняно з мінеральною оливою ефірні рідини мають значно вищу температуру займання і легше розкладаються в довкіллі, тому ризик пожежі і наслідки можливого витоку для людей і навколишнього середовища менші. На морській платформі, де евакуація ускладнена, а розлив рідини потрапляє просто в море, ця властивість має практичну вагу. У місті вона так само важлива, бо трансформатор часто стоїть у житловій забудові, у підвалах і поруч з людьми.
Основні об'єкти застосування морські підстанції ВЕС, міські та підземні підстанції, де місця під трансформатор мало. Типовий міський приклад виглядає так. Навантаження району зростає, а підстанція збудована десятиліття тому, ділянки під розширення немає, підземна камера має фіксовані розміри. Замінити старий трансформатор на компактніший апарат більшої потужності в тому самому об'ємі часто простіше, ніж будувати новий об'єкт. Для підземних підстанцій окремо важать габарити транспортування, бо апарат треба доставити через наявні проїзди та монтажні отвори.
Під час підготовки замовлення виробнику передають потужність і класи напруги, обмеження за габаритами й масою, умови охолодження в приміщенні чи на платформі, вимоги до шуму і вібрацій, а для морських об'єктів ще й умови навколишнього середовища та транспортування. На основі цих даних підбирають компонування бака, системи охолодження і виводів так, щоб вкластися у відведений простір. Розрахунок сукупної вартості володіння роблять разом із проєктувальником платформи чи підстанції, бо вигода від меншої маси проявляється саме в конструкції об'єкта. Для міських підстанцій до розрахунку додають ще й вартість будівельної частини, яку вдається зберегти.
Технічні характеристики
| Габарити та маса | до 30 % менші за звичайні трансформатори |
|---|---|
| Потужність | до 30 % більша в тому ж об'ємі |
| Ізоляційна рідина | складний ефір (ester) |
| Застосування | морські підстанції ВЕС, міські та підземні підстанції |
Запит ціни та строку поставки
Hitachi Energy CompactStar™ — компактний силовий трансформатор для морських і міських підстанцій, Hitachi Energy. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8504 21 00 00 (масляні, ≤650 кВА) 8504 22 10 00 (масляні, 650–1600 кВА) 8504 22 90 00 (масляні, 1600–10000 кВА) 8504 23 00 00 (масляні, >10 МВА) |
|---|---|
| HS, 6 знаків | 8504 23 |
| CN (ЄС) | 8504 21 00 (масляні, ≤650 кВА) 8504 22 10 (масляні, 650–1600 кВА) 8504 22 90 (масляні, 1600–10000 кВА) 8504 23 00 (масляні, >10 МВА) |
| HTSUS (США) | 8504 21 00 20 (масляні, ≤50 кВА) 8504 21 00 40 (масляні, 50–100 кВА) 8504 21 00 60 (масляні, 100–500 кВА) 8504 21 00 80 (масляні, 500–650 кВА) 8504 22 00 40 (масляні, 650–2500 кВА) 8504 22 00 80 (масляні, 2500–10000 кВА) 8504 23 00 41 (масляні, 10–60 МВА) 8504 23 00 45 (масляні, 60–100 МВА) 8504 23 00 80 (масляні, >100 МВА) |
| Митний тариф КНР | 8504 21 00 00 (масляні, ≤650 кВА) 8504 22 00 00 (масляні, 650–10000 кВА) 8504 23 11 00 (масляні, 10–220 МВА) 8504 23 12 00 (масляні, 220–330 МВА) 8504 23 13 00 (масляні, 330–400 МВА) 8504 23 21 00 (масляні, 400–500 МВА) 8504 23 29 00 (масляні, ≥500 МВА) |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Наскільки CompactStar менший за звичайний трансформатор?
Габарити й маса до 30 % менші, а в тому ж об'ємі потужність до 30 % більша.
Яка ізоляційна рідина використовується?
Складний ефір (ester).
Для яких підстанцій підходить трансформатор?
Для морських підстанцій ВЕС, а також міських і підземних підстанцій з обмеженим місцем.
