Hyosung Power Transformers — силові трансформатори до 765 кВ, 1500 МВА
Hyosung Power Transformers, силові трансформатори надвисокої напруги до 765 кВ і потужністю до 1500 МВА. Встановлюються на підстанціях і електростанціях, у залізничному електропостачанні, металургії та ЦОД.
- Напруга
- до 765 кВ
- Потужність
- до 1500 МВА
- Виконання
- внутрішнього та зовнішнього встановлення
- Моніторинг
- онлайн UHF ЧР, температура гарячої точки, DGA
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис

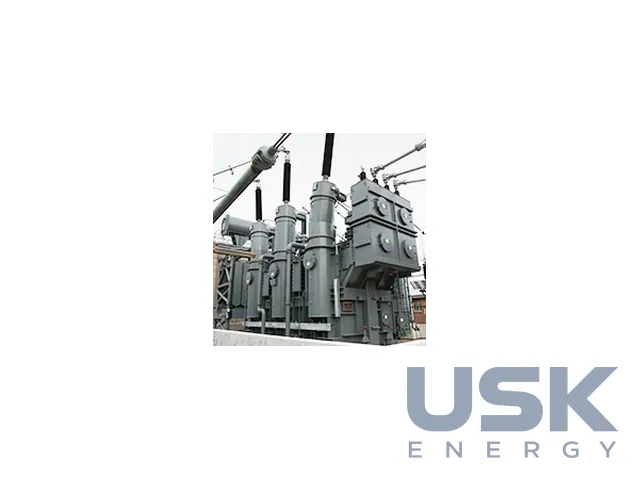

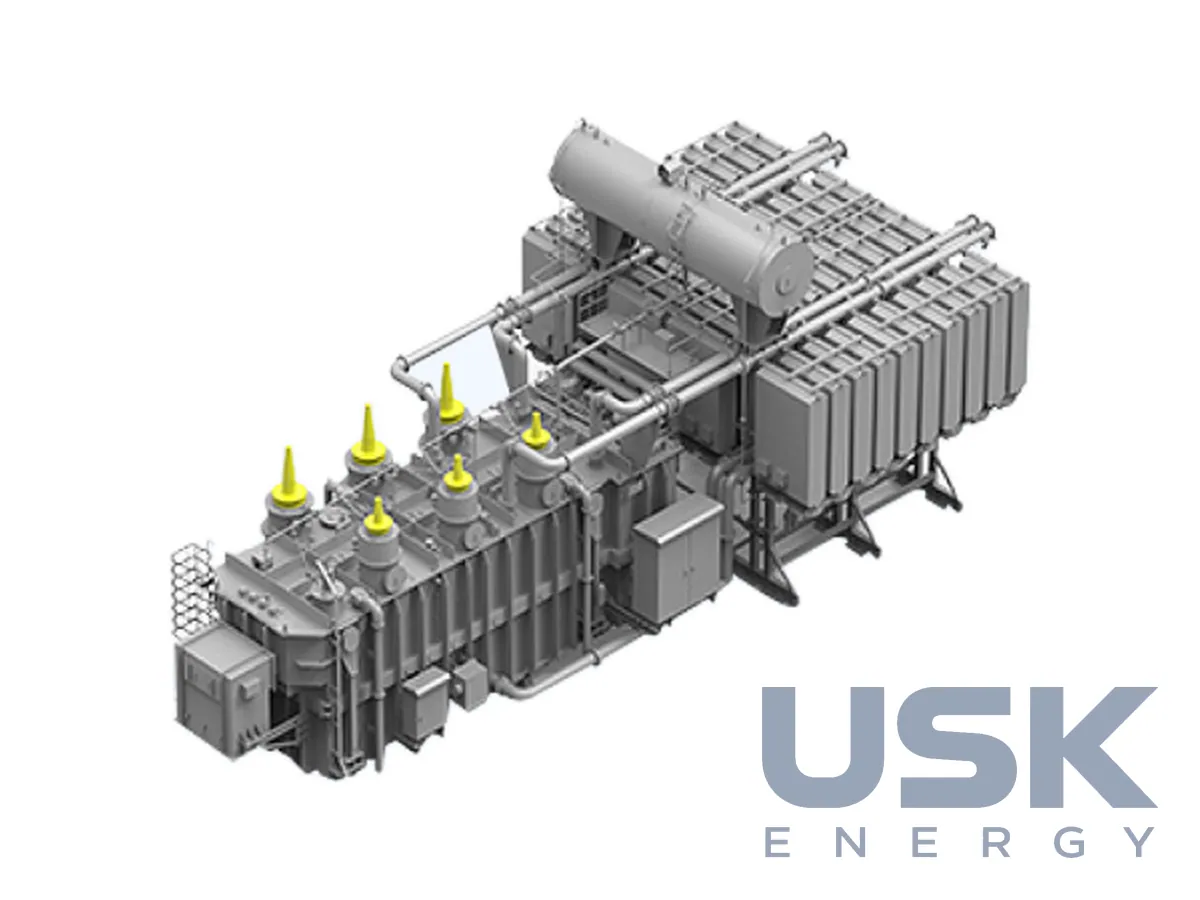

Силові трансформатори Hyosung Heavy Industries охоплюють увесь діапазон від мережевих підстанцій до найвищого класу напруги, до 765 кВ і 1500 МВА. Трансформатори виготовляються на заводі Hyosung у Чханвоні, в виконанні для внутрішнього й зовнішнього встановлення. Застосування типове для машин такого класу: системоутворюючі підстанції, енергоблоки електростанцій, тягове електропостачання залізниць, металургійні комбінати та великі центри обробки даних з власними підстанціями високої напруги.
Історія напрямку пояснює, звідки береться досвід. Перший у Кореї трансформатор надвисокої напруги 154 кВ Hyosung зробила в 1969 році, трансформатор 345 кВ у 1978 році, а 765 кВ у 1992 році. За даними компанії вона стала першою в Кореї та шостою у світі, хто опанував клас 765 кВ. Лише на заводі в Чханвоні випущено понад 7,5 тисячі трансформаторів надвисокої напруги, експорт іде з 1970-х років, а поряд із корейським виробництвом працюють заводи в США та Китаї.
Конструкцію розраховують під важкі умови. Виробник наголошує на тепловій, діелектричній і механічній міцності трансформаторів 765 кВ при сейсмічних впливах, коротких замиканнях і під час транспортування, а також на окремому опрацюванні під пустелі, сейсмічні регіони та сильно корозійну атмосферу. Стандарти вибираються за вимогами країни постачання, IEC, ANSI, IEEE та інші, і за кожним із них трансформатор проєктують, виготовляють і випробовують. Hyosung постачає обладнання замовникам більш ніж у 70 країнах.
У комплектацію можна включити онлайн-моніторинг часткових розрядів за UHF, температури гарячої точки та розчинених газів (DGA). UHF-датчики фіксують часткові розряди всередині бака раніше, ніж вони переростуть у пошкодження ізоляції. Пряме вимірювання температури гарячої точки дає змогу керувати перевантаженнями за фактичним станом обмотки, а аналіз розчинених газів показує перегріви та дугові процеси в оливі. Дані збирає система превентивної діагностики, тож службі експлуатації не треба чекати планового відбору проб, щоб побачити тенденцію.
Референції виробника дають уявлення про масштаб машин. Для KEPCO в Кореї поставлено трансформатори 765 кВ 667 МВА, і Hyosung із 1969 року лишається основним постачальником KEPCO в цьому класі. У США працюють трансформатори 765 кВ 750 МВА, а також блочні GSU 500 кВ великої потужності для теплових електростанцій. У Саудівській Аравії встановлено трансформатори 380 кВ 502 МВА. Для мереж 765 кВ і великих енергоблоків це клас обладнання, де моніторинг стану закладають ще в проєкті. У запиті вказують потужність, напруги обмоток, групу з'єднання, тип регулювання, схему охолодження, обмеження за транспортною масою і склад системи моніторингу. Для трансформатора, що замінює наявний, додають паспорт старої машини та креслення фундаменту, а для поставки на віддалену підстанцію ще й маршрут перевезення з обмеженнями мостів і доріг.
Технічні характеристики
| Напруга | до 765 кВ |
|---|---|
| Потужність | до 1500 МВА |
| Виконання | внутрішнього та зовнішнього встановлення |
| Моніторинг | онлайн UHF ЧР, температура гарячої точки, DGA |
| Стандарти | за вимогами країн постачання (IEC, ANSI, IEEE та ін.) |
Запит ціни та строку поставки
Hyosung Power Transformers — силові трансформатори до 765 кВ, 1500 МВА, Hyosung Heavy Industries. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8504 21 00 00 (масляні, ≤650 кВА) 8504 22 10 00 (масляні, 650–1600 кВА) 8504 22 90 00 (масляні, 1600–10000 кВА) 8504 23 00 00 (масляні, >10 МВА) |
|---|---|
| HS, 6 знаків | 8504 23 |
| CN (ЄС) | 8504 21 00 (масляні, ≤650 кВА) 8504 22 10 (масляні, 650–1600 кВА) 8504 22 90 (масляні, 1600–10000 кВА) 8504 23 00 (масляні, >10 МВА) |
| HTSUS (США) | 8504 21 00 20 (масляні, ≤50 кВА) 8504 21 00 40 (масляні, 50–100 кВА) 8504 21 00 60 (масляні, 100–500 кВА) 8504 21 00 80 (масляні, 500–650 кВА) 8504 22 00 40 (масляні, 650–2500 кВА) 8504 22 00 80 (масляні, 2500–10000 кВА) 8504 23 00 80 (масляні, >100 МВА) |
| Митний тариф КНР | 8504 21 00 00 (масляні, ≤650 кВА) 8504 22 00 00 (масляні, 650–10000 кВА) 8504 23 29 00 (масляні, ≥500 МВА) |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
На яку напругу та потужність випускає силові трансформатори Hyosung?
До 765 кВ і до 1500 МВА.
Який моніторинг стану доступний для трансформаторів Hyosung?
Онлайн-контроль часткових розрядів за UHF, температури гарячої точки та розчинених газів DGA.
За якими стандартами Hyosung робить силові трансформатори?
За вимогами країни постачання, зокрема IEC, ANSI та IEEE.
