Hyosung Oil-Immersed Transformers — масляні розподільчі трансформатори 100 кВА–80 МВА
Hyosung Oil-Immersed Transformers, масляні розподільчі трансформатори 100 кВА–80 МВА на напругу до 77 кВ. Ідуть на розподільчі підстанції та електростанції, у нафтохімію, автомобільну, металургійну та напівпровідникову промисловість.
- Потужність
- 100 кВА – 80 МВА
- Напруга
- до 77 кВ
- Виконання
- з гофрованим баком, панельними радіаторами, розширювачем, РПН (OLTC), герметичні
- Спецвиконання
- для STATCOM, на рослинній олії, Скотта, пічні, випрямні, заземлювальні
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Масляні розподільчі трансформатори Hyosung займають діапазон від 100 кВА до 80 МВА на напругу до 77 кВ. Крім класичних трансформаторів для міських ТП, сюди входять машини для заводських головних знижувальних підстанцій і для приєднання споживачів на 66 кВ. Основні замовники в описі виробника, напівпровідникова, автомобільна, сталеплавильна та нафтохімічна промисловість, а також розподільчі підстанції та електростанції. Продукцію підганяють під конкретне призначення й вимоги замовника.

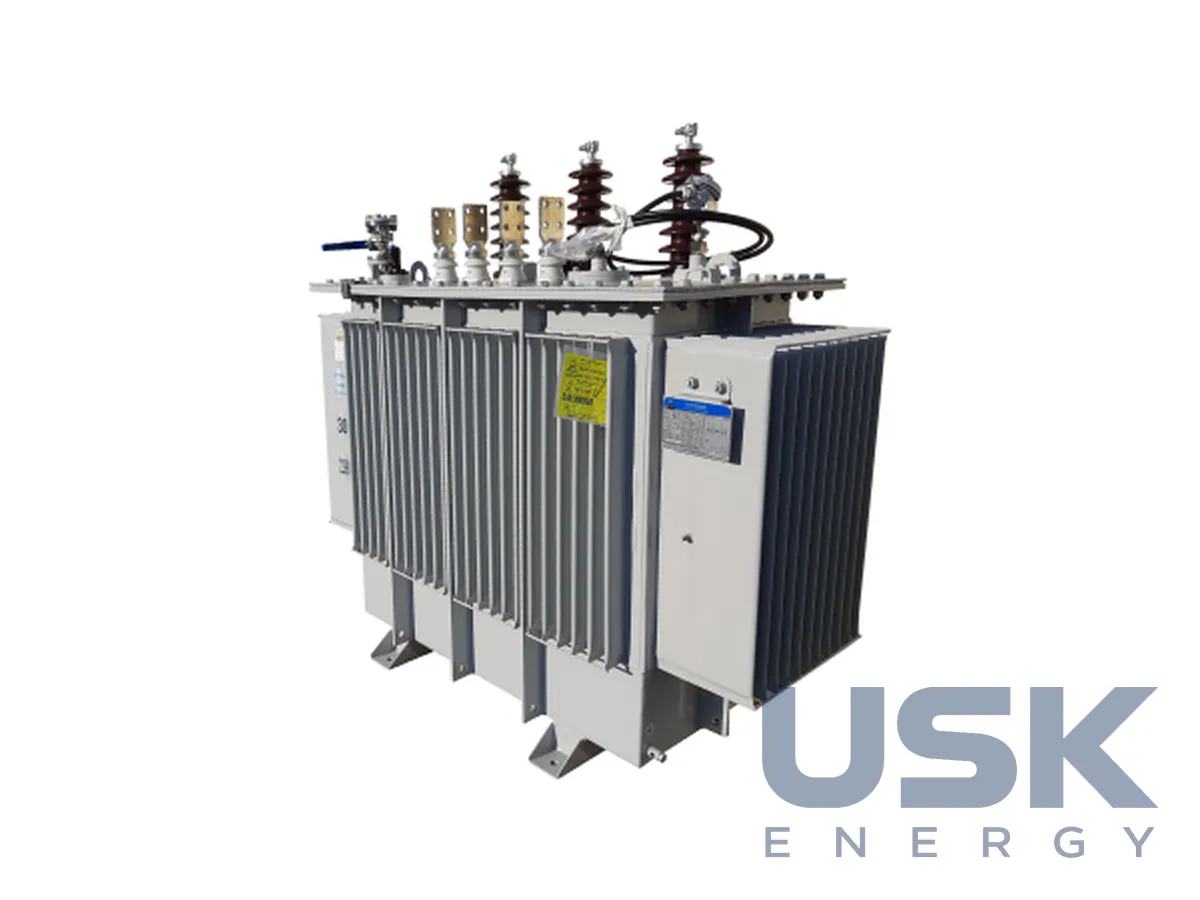

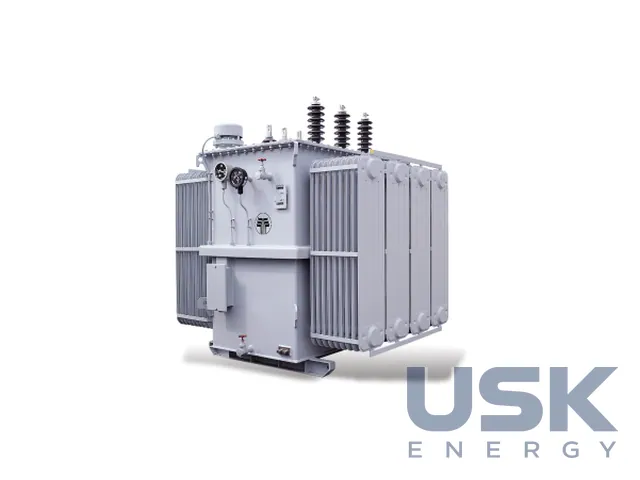

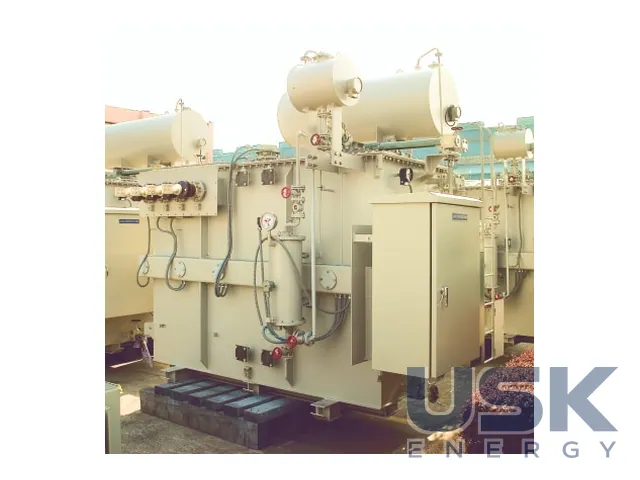

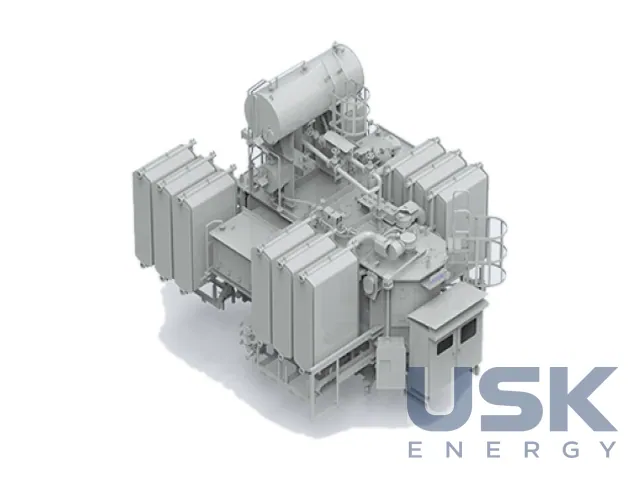

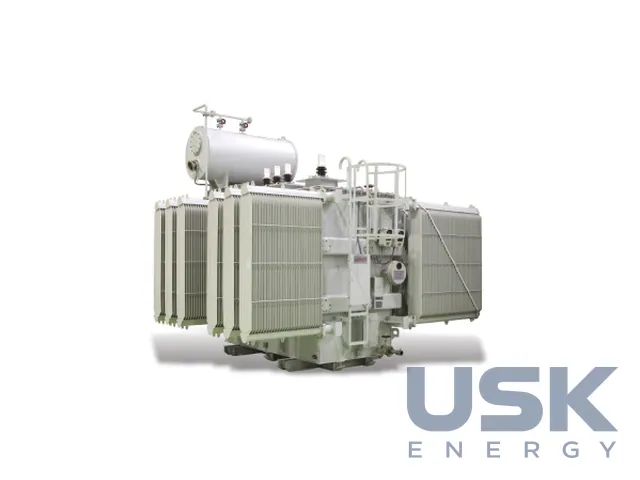

Конструктивно доступні баки гофровані, з панельними радіаторами або з розширювачем, герметичне виконання та варіанти з РПН (OLTC). Гофрований бак ставлять на менших потужностях, де гофри самі компенсують зміну об'єму оливи. Радіатори та розширювач потрібні для великих потужностей і для трансформаторів з РПН, де перемикач працює під навантаженням і мережа живить чутливих споживачів. Герметичне виконання зручне там, де обслуговувати трансформатор складно, бо олива не контактує з повітрям і не зволожується. Hyosung, маючи за плечима понад 60 років досвіду, пропонує під'єднання трансформатора до системи превентивної діагностики, тож стан машини видно в режимі реального часу.
Зі спеціальних виконань випускаються трансформатори для STATCOM, на рослинній оливі, Скотта, пічні, випрямні та заземлювальні. Трансформатор на рослинній оливі стабільний до 300 °C, ризик пожежі мінімальний. Схема Скотта з двох однофазних трансформаторів перетворює трифазну систему на двофазну й навпаки і вирівнює навантаження фаз, коли від трифазної мережі живляться великі однофазні споживачі, наприклад залізниця, електропечі чи аварійні генератори. Пічні трансформатори роблять з тим самим аналізом електричного поля, що застосовується для машин 765 кВ. Випрямні живлять діодні або тиристорні випрямлячі, витримують гармоніки та коливання навантаження, а в термоядерних установках подають постійний струм на надпровідні котушки. Заземлювальні обмежують струм замикання на землю на заданий час через опір, обмотка у них зазвичай зигзаг, рідше трикутник-зірка.
За даними виробника випущено понад 150 000 шт. Референції охоплюють різні масштаби. Для Samsung Electronics поставлено масляні трансформатори 22.9–6.6 кВ 40/45 МВА. Для морської вітроустановки 8 МВт Doosan Enerbility застосовано трансформатор 22.9–0.69 кВ 10 МВА на екологічній оливі. У США працюють машини 67–12.5 кВ 15/20/25 МВА, на Близькому Сході 66–11 кВ 32/40 МВА та 33–11.5 кВ 40/50 МВА. Системи менеджменту якості, безпеки та довкілля сертифіковані за ISO 9001/14001.
Ширина лінійки покриває як мережеві підстанції, так і промислові об'єкти зі специфічним навантаженням. Для запиту потрібні потужність, напруги, група з'єднання, тип бака, наявність РПН, вид оливи і тип навантаження, бо для випрямляча, печі чи STATCOM трансформатор розраховують інакше, ніж для звичайної ТП.
Технічні характеристики
| Потужність | 100 кВА – 80 МВА |
|---|---|
| Напруга | до 77 кВ |
| Виконання | з гофрованим баком, панельними радіаторами, розширювачем, РПН (OLTC), герметичні |
| Спецвиконання | для STATCOM, на рослинній олії, Скотта, пічні, випрямні, заземлювальні |
| Випуск | понад 150 000 шт. |
Запит ціни та строку поставки
Hyosung Oil-Immersed Transformers — масляні розподільчі трансформатори 100 кВА–80 МВА, Hyosung Heavy Industries. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8504 21 00 00 (масляні, ≤650 кВА) 8504 22 10 00 (масляні, 650–1600 кВА) 8504 22 90 00 (масляні, 1600–10000 кВА) 8504 23 00 00 (масляні, >10 МВА) |
|---|---|
| HS, 6 знаків | 8504 22 |
| CN (ЄС) | 8504 21 00 (масляні, ≤650 кВА) 8504 22 10 (масляні, 650–1600 кВА) 8504 22 90 (масляні, 1600–10000 кВА) 8504 23 00 (масляні, >10 МВА) |
| HTSUS (США) | 8504 21 00 40 (масляні, 50–100 кВА) 8504 21 00 60 (масляні, 100–500 кВА) 8504 21 00 80 (масляні, 500–650 кВА) 8504 22 00 40 (масляні, 650–2500 кВА) 8504 22 00 80 (масляні, 2500–10000 кВА) 8504 23 00 41 (масляні, 10–60 МВА) 8504 23 00 45 (масляні, 60–100 МВА) |
| Митний тариф КНР | 8504 21 00 00 (масляні, ≤650 кВА) 8504 22 00 00 (масляні, 650–10000 кВА) 8504 23 11 00 (масляні, 10–220 МВА) |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Який діапазон потужності та напруги в масляних трансформаторів Hyosung?
Від 100 кВА до 80 МВА, напруга до 77 кВ.
Чи є виконання з РПН і герметичним баком?
Так, випускаються трансформатори з РПН (OLTC) і герметичні, а також із гофрованим баком, радіаторами або розширювачем.
Які спеціальні виконання доступні в цій серії?
Для STATCOM, на рослинній олії, Скотта, пічні, випрямні та заземлювальні.
