Hyosung Pro MV SWGR — КРУ середньої напруги 12–24 кВ

Опис

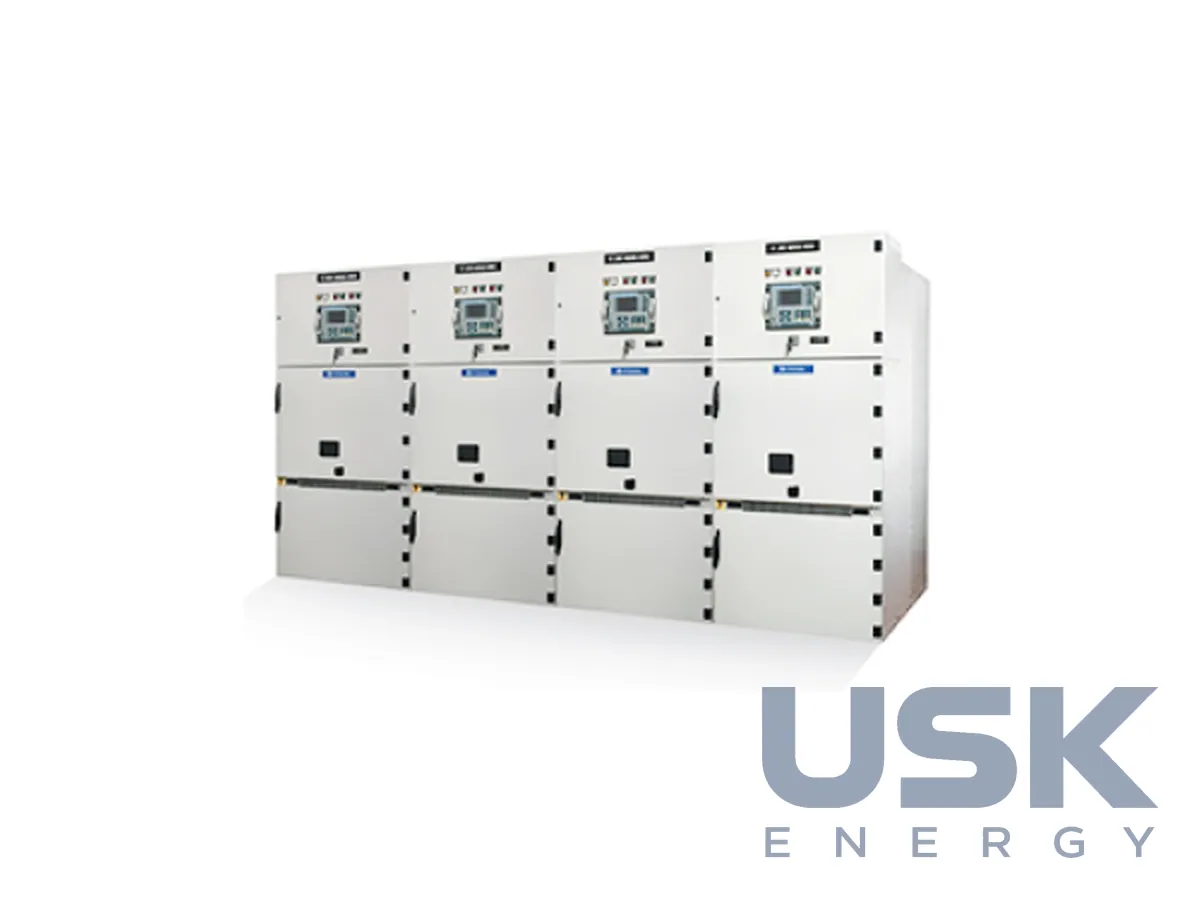

Hyosung Pro MV SWGR, металоплаковане КРУ середньої напруги з повітряною ізоляцією, яке компанія випускає в лінійці ProSWGR. Свою історію в цьому класі Hyosung відраховує від 1984 року, коли розробила й поставила перше КРУ 25.8 кВ/25 кА, і відтоді постачає таке обладнання вже понад чотири десятиліття замовникам приблизно в 40 країнах. Основні галузі, нафтогаз, нафтохімія, генерація та розподільчі мережі. Для них виробник закладає в конструкцію дугостійкість, сейсмостійкість і оболонки з нормованим ступенем захисту.

Серія включає моделі HAS/A-12, HAS/A-17 і HAS/A-24 на 12, 17,5 і 24 кВ. Номінальні струми охоплюють діапазон 630–4000 А, струм КЗ становить 25–50 кА протягом 3 с. Цей ряд закриває більшість задач розподільчих пунктів, заводських ГПП та власних потреб електростанцій, від невеликих відхідних ліній до вводів від потужних трансформаторів. Конкретне виконання позначається повним кодом моделі, де вказуються клас напруги, струм і струм КЗ.

У шафі вимикач, збірні шини та кабельні приєднання розміщені в окремих відсіках. Металеві перегородки між ними обмежують наслідки аварії, і пошкодження в одному відсіку не поширюється на сусідні. Категорія експлуатаційної готовності LSC2B означає, що при відкритому відсіку вимикача або кабельному відсіку одного приєднання решта щита лишається під напругою і в роботі, а клас перегородок PM підтверджує, що перегородки металеві та заземлені. Дугостійкість IAC AFLR стосується захисту персоналу з фронту, боків і тилу шафи під час внутрішньої дуги, тож КРУ можна ставити з доступом обслуговування з усіх боків.

Ступінь захисту оболонки IP4X, на замовлення IP41 або IP42. Компактна конструкція зменшує площу встановлення приблизно на 40% порівняно з попередніми моделями, це помітно при реконструкції, коли нове КРУ треба вмістити в стару будівлю розподільчого пункту без розширення. Під час розробки Hyosung окремо враховувала зручність оперативних перемикань і обслуговування, тобто доступ до відсіків, видимість положення апаратів і зрозумілу логіку блокувань.

Для підбору КРУ потрібна однолінійна схема з кількістю та типами комірок (ввідні, секційні, відхідні, ТН), номінальні струми шин і приєднань, струм КЗ і його тривалість, вимоги до дугостійкості, ступеня захисту та сейсмостійкості. Корисно також вказати тип вимикача і релейного захисту, які замовник хоче бачити в шафах, і схему вторинних кіл, бо від цього залежить комплектація релейного відсіку. Для об'єктів у сейсмічних районах окремо вказують розрахункову інтенсивність, а для реконструкції додають план приміщення з кабельними каналами, щоб нові шафи стали на наявні проходи кабелів без переробки підлоги. Якщо щит розширюватиметься в майбутньому, про це теж краще сказати заздалегідь, тоді торцеві шафи й збірні шини готують під приставку нових комірок.

Технічні характеристики

Коди для митного оформлення

Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
