Alfen Sicuro — комірка під’єднання генератора середньої напруги

Опис

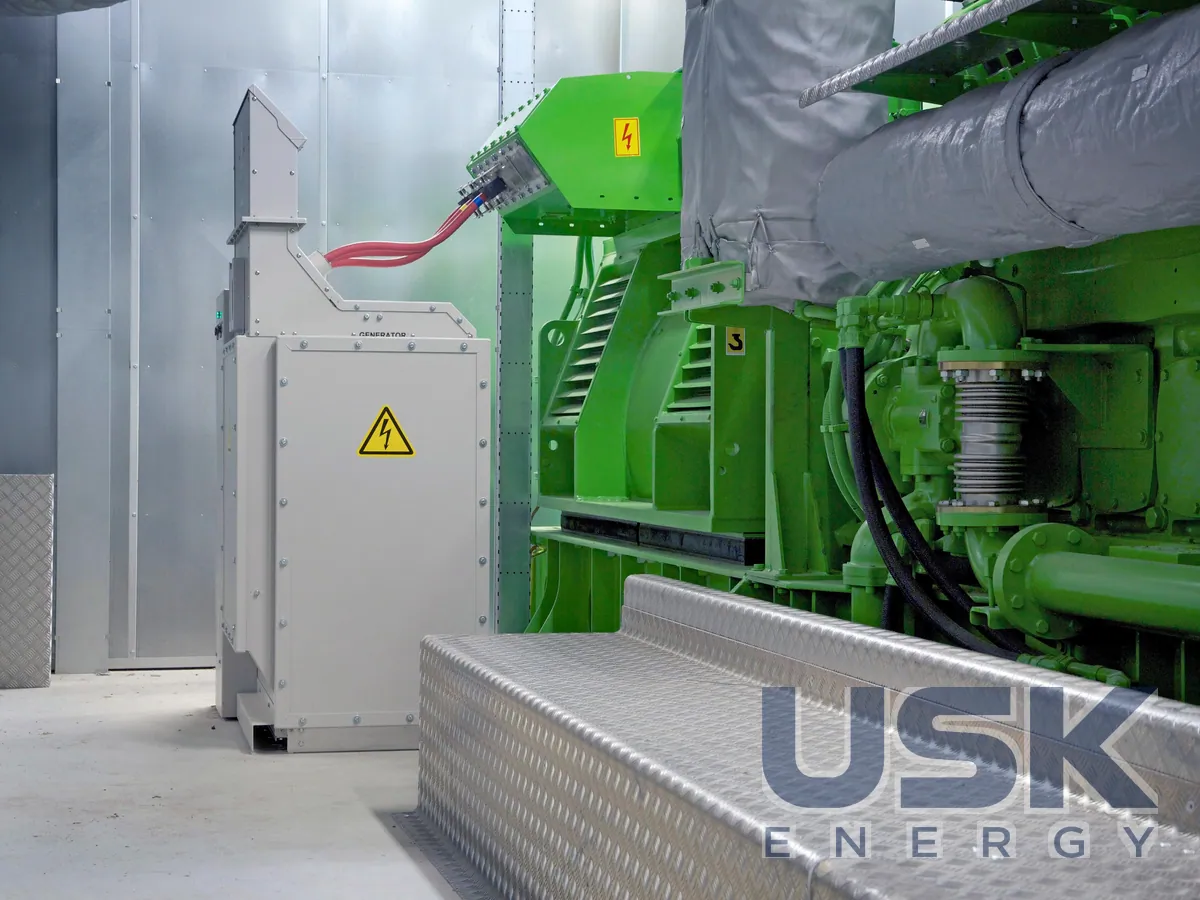

Sicuro від Alfen ставлять між генератором середньої напруги та кабелем, що йде від нього до розподільного пристрою. По суті це з'єднувальна коробка генератора, але в неї вбудовано більше, ніж клеми. Комірку випускають з 2007 року. Її задача в тому, щоб кабельне приєднання генератора працювало довго без поломок і щоб обмотки машини були захищені від перенапруг. Виробник зазначає, що Sicuro підходить практично до всіх генераторів СН. Коробка сумісна з різними установками середньої напруги, до яких підключається генератор, і не потребує переробки наявного РП. Це спрощує модернізацію діючих станцій, де генератор міняють або додають, а розподільний пристрій залишають попереднім.

Кабелі підключають віброзахищеними з'єднаннями, бо комірка стоїть поруч із генератором. Вібрація працюючої машини з часом ламає кабельні наконечники за звичайного жорсткого кріплення, і тоді генератор доводиться зупиняти на ремонт. Віброзахищене з'єднання в Sicuro виключає такі зломи, тримає контакт міцно закріпленим і скорочує кількість позапланових зупинок. Для дизельних і газопоршневих установок, де вібрація постійна, це головна причина ставити таку коробку.

Усередині встановлено трансформатори струму та напруги, а також захист від перенапруг. Обмежувачі перенапруг стоять просто біля виводів і захищають обмотки генератора від імпульсів, що приходять кабелем під час комутацій і грозових процесів у мережі. Вбудовані вимірювальні трансформатори дають сигнали для обліку, захисту й автоматики машини, і окрему комірку під них у РП ставити не потрібно. Корпус компактний, хоча розрахований на великі струми КЗ. Компактність важлива, бо коробку ставлять у машинній залі або контейнері поруч із генератором, де вільного місця зазвичай мало.

Вимикач розраховано щонайменше на 50 000 комутацій без обслуговування. Для генератора, який часто пускають і зупиняють, наприклад на пікових або резервних станціях, це помітно знижує витрати на експлуатацію. Синхронізацію генератора комірка виконує самостійно, вона вмикає машину на паралельну роботу з мережею своїм вимикачем. Тому наявний розподільний пристрій СН лишається простим, без додаткового генераторного вимикача та схеми синхронізації, і це заощаджує на обладнанні. Менше апаратів у РП означає й менше точок, які треба перевіряти під час планових випробувань, і менше міжшафових зв'язків у схемі керування генератором.

Серія охоплює кілька виконань. Sicuro 15 слугує коробкою виводів генератора із захистом від перенапруг. Sicuro 10 і 35 додатково розраховані на вимірювання. Sicuro 110, 116, 126 і 310 поєднують захист від перенапруг із комутаційною частиною. Комірка відповідає застосовним міжнародним нормам і стандартам з безпеки персоналу. Вибір моделі залежить від того, чи потрібні на виводах генератора лише захист, ще й вимірювання або повноцінна комутація із синхронізацією.

Технічні характеристики

Коди для митного оформлення

Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
