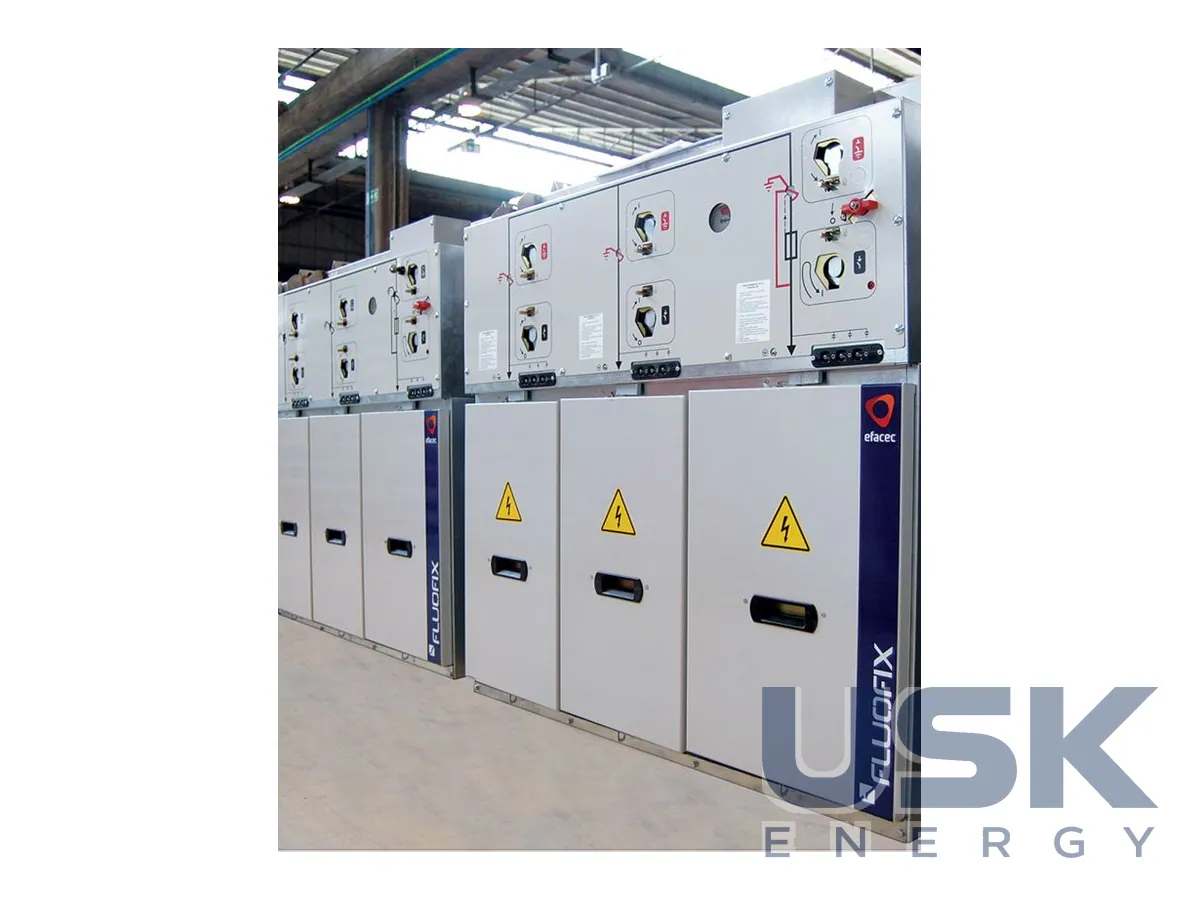

Efacec Fluofix — газоізольовані моноблоки RMU до 36 кВ
Efacec Fluofix належить до газоізольованих кільцевих моноблоків (Ring Main Unit) на напругу до 36 кВ. Їх встановлюють у вторинних розподільчих мережах середньої напруги.
- Напруга
- до 36 кВ
- Ізоляція
- газова
- Тип
- Ring Main Unit
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Efacec Fluofix належить до моноблоків RMU (Ring Main Unit), тобто компактних розподільних пристроїв, у яких комутаційні апарати кількох приєднань зібрані в одному корпусі з газовою ізоляцією. Номінальна напруга серії сягає 36 кВ. Моноблоки ставлять у вторинних розподільних мережах середньої напруги, найчастіше в кабельних кільцевих схемах, де трансформаторна підстанція живиться з двох боків і може отримувати напругу з будь-якого кінця кільця.
Типова схема роботи така. Дві лінійні комірки моноблока вмикають підстанцію в розріз кабельного кільця, а третє приєднання живить силовий трансформатор підстанції. Якщо на одній ділянці кільця стається пошкодження, черговий персонал або автоматика відключає її з обох боків, і споживачі отримують живлення з іншого напрямку. Саме для таких перемикань у мережах вторинного розподілу RMU і створювали, тому вони стали стандартним обладнанням міських ТП і РП. Кільце зазвичай працює розімкненим в одній точці, і місце розриву диспетчер може переносити, коли змінює схему мережі або виводить ділянку в ремонт.
Газова ізоляція визначає габарити та характер обслуговування. Струмовідні частини й контакти комутаційних апаратів закриті в герметичному корпусі, де на них не потрапляють пил, волога чи сажа. Моноблок займає значно менше місця за ряд повітряних комірок тих самих функцій, тож його можна розмістити в КТП невеликих габаритів, у тісних приміщеннях житлових будинків чи в підвалах. Обслуговування головного кола зводиться до контролю тиску газу за покажчиком і перевірки приводів. Ремонтувати апарати всередині герметичного корпусу на місці не прийнято, тому в разі серйозного пошкодження моноблок зазвичай міняють цілком або повертають виробнику. Кабельні приєднання виконують через стандартні прохідні ізолятори з кабельними муфтами, що спрощує заміну кабелю без втручання в корпус. Важливо памʼятати, що Fluofix виробник відносить до газоізольованих RMU без згадки про відмову від елегазу, на відміну від серії evoFIX, тому під час монтажу та виведення з експлуатації треба враховувати вимоги до поводження з ізоляційним газом.
Efacec поставляє Fluofix разом із модульними комірками Normafix португальській розподільній компанії EDP, з якою працює вже 50 років. Обидві серії використовують у мережах вторинного розподілу цієї компанії. Fluofix також входить у комплектні трансформаторні підстанції виробника, де КРУ середньої напруги поєднують з розподільним трансформатором Efacec.
Під час вибору моноблока задають кількість і тип приєднань (лінійні вимикачі навантаження, комірка захисту трансформатора, вимикач), номінальний струм, струм термічної стійкості, тип приводів і потребу в телекеруванні. Для автоматизації кільцевої мережі моноблок оснащують моторними приводами й пристроями збору даних, щоб диспетчер міг перемикати ділянки дистанційно. Конкретні параметри серії Efacec вказує в документації під проєкт, і їх варто звірити з розрахунком струмів короткого замикання мережі. Для обʼєктів, де оператор мережі вже вимагає обладнання без елегазу, у лінійці виробника є окрема серія evoFIX на напругу до 24 кВ.
Технічні характеристики
| Напруга | до 36 кВ |
|---|---|
| Ізоляція | газова |
| Тип | Ring Main Unit |
Запит ціни та строку поставки
Efacec Fluofix — газоізольовані моноблоки RMU до 36 кВ, Efacec. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8537 20 91 00 (1–72,5 кВ) |
|---|---|
| HS, 6 знаків | 8537 20 |
| CN (ЄС) | 8537 20 91 (1–72,5 кВ) |
| HTSUS (США) | 8537 20 00 20 |
| Митний тариф КНР | 8537 20 90 00 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
На яку напругу випускається Fluofix?
До 36 кВ, для вторинних розподільчих мереж середньої напруги.
Яка ізоляція у Fluofix?
Газова, апарати розміщено в спільному газоізольованому корпусі моноблока.
Де встановлюють моноблоки Fluofix?
У кільцевих кабельних мережах до 36 кВ, на трансформаторних підстанціях і в розподільчих пунктах.
