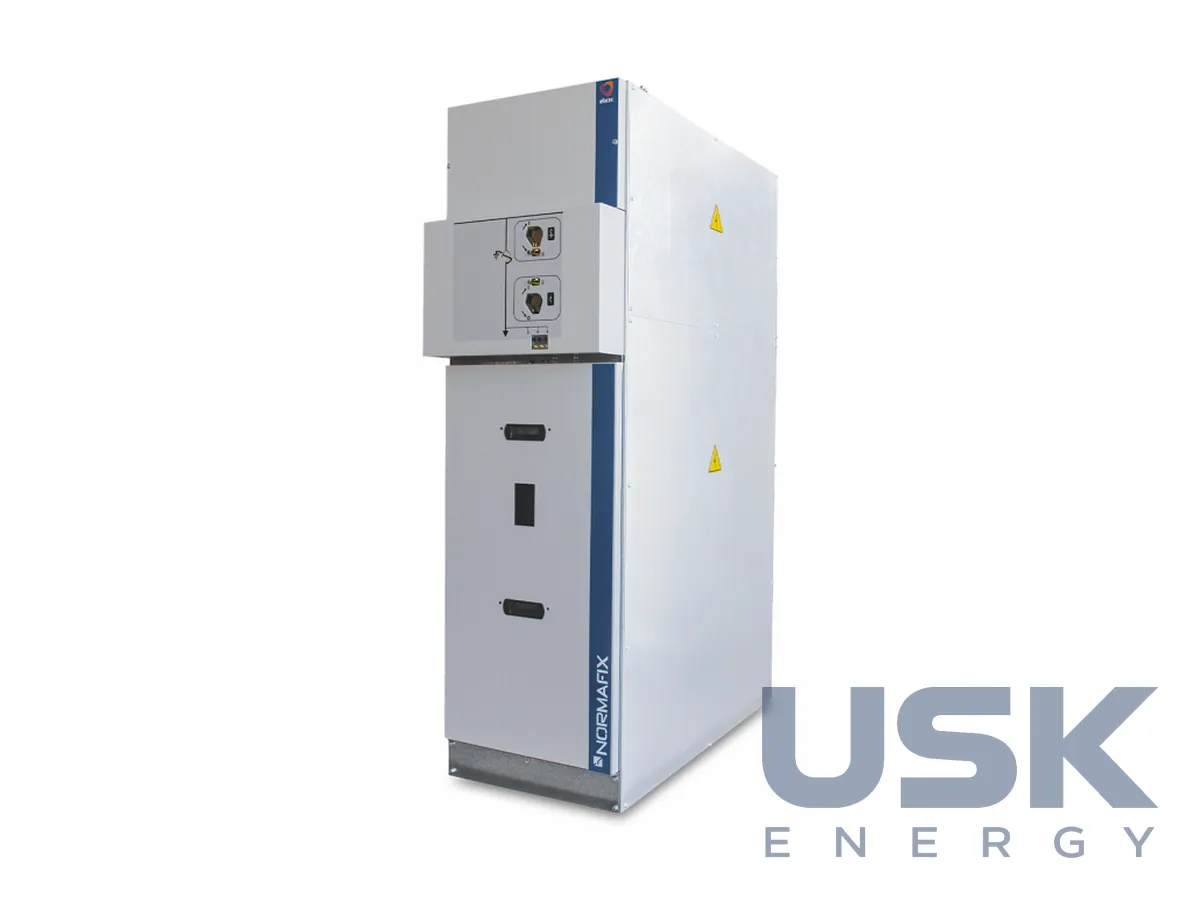

Efacec Normafix — модульне КРУ з повітряною ізоляцією до 36 кВ

Опис

Efacec Normafix входить до лінійки обладнання вторинного розподілу, яку виробник орієнтує на розподільні мережі міст, сільської місцевості, промислових підприємств і обʼєктів відновлюваної енергетики. Це модульні комірки середньої напруги з повітряною ізоляцією, тобто ізоляційним середовищем між струмовідними частинами слугує атмосферне повітря, а не газ у герметичному баку. Номінальна напруга сягає 36 кВ, тож серію можна застосовувати в розподільних мережах середньої напруги різних класів, якщо параметри конкретної комірки відповідають класу мережі. Лінійка розрахована на оператора системи розподілу, тобто на мережеву компанію, яка будує й експлуатує сотні однотипних підстанцій і для якої важливі уніфікація, простий монтаж і зрозуміле обслуговування.

Модульність тут означає, що розподільний пристрій збирають з окремих комірок, кожна з яких відповідає одному приєднанню. Під проєкт набирають потрібну кількість вводів, відхідних ліній, комірок трансформаторів і обліку, ставлять їх у ряд і зʼєднують збірними шинами. Коли мережа розростається, до ряду додають нові комірки без заміни всього РП. Такий підхід зручний для розподільних пунктів, де заздалегідь відомо, що з часом зʼявляться нові споживачі чи нова генерація. Однотипні комірки також спрощують склад запасних частин, бо для кількох підстанцій потрібні ті самі апарати, приводи й ізолятори.

Повітряна ізоляція має свої наслідки для експлуатації. Персоналу не потрібно контролювати тиск газу, вести облік елегазу та мати обладнання для його відкачування. Стан ізоляторів і контактних зʼєднань можна оглянути, а дрібний ремонт виконати на місці. Ціна за це полягає в габаритах, адже повітряні комірки ширші й глибші за газоізольовані, тому під РП потрібно більше місця в будівлі чи КТП. Для вологих і запилених приміщень варто передбачити опалення, вентиляцію та регулярне очищення ізоляції. У неопалюваних КТП взимку на ізоляторах може випадати конденсат, тому в таких спорудах комірки часто доповнюють нагрівачами з терморегулятором.

Типові місця встановлення Normafix охоплюють розподільні пункти, трансформаторні підстанції та площадки СЕС і ВЕС, де комірки підключають генерацію до мережі середньої напруги. Для обʼєктів відновлюваної енергетики важливо, що РП можна доповнити комірками під нові черги станції. Efacec поставляє Normafix разом з моноблоками Fluofix португальській розподільній компанії EDP, з якою співпрацює вже 50 років, і використовує обидві серії в її мережах вторинного розподілу.

Виробник позиціонує лінійку як обладнання, яке просто монтувати та яке має нижчі експлуатаційні витрати, і повʼязує її з переходом розподільних мереж до інтелектуального керування. Конкретний склад апаратів у комірках, номінальні струми збірних шин і приєднань, струми термічної стійкості та тип приводів задають в опитувальному листі під проєкт. Перед замовленням варто звірити ці параметри з розрахунком струмів короткого замикання мережі та з вимогами місцевого оператора системи розподілу.

Технічні характеристики

Коди для митного оформлення

Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
