Efacec Normacel — металоплаковане КРУ до 24 кВ

Опис

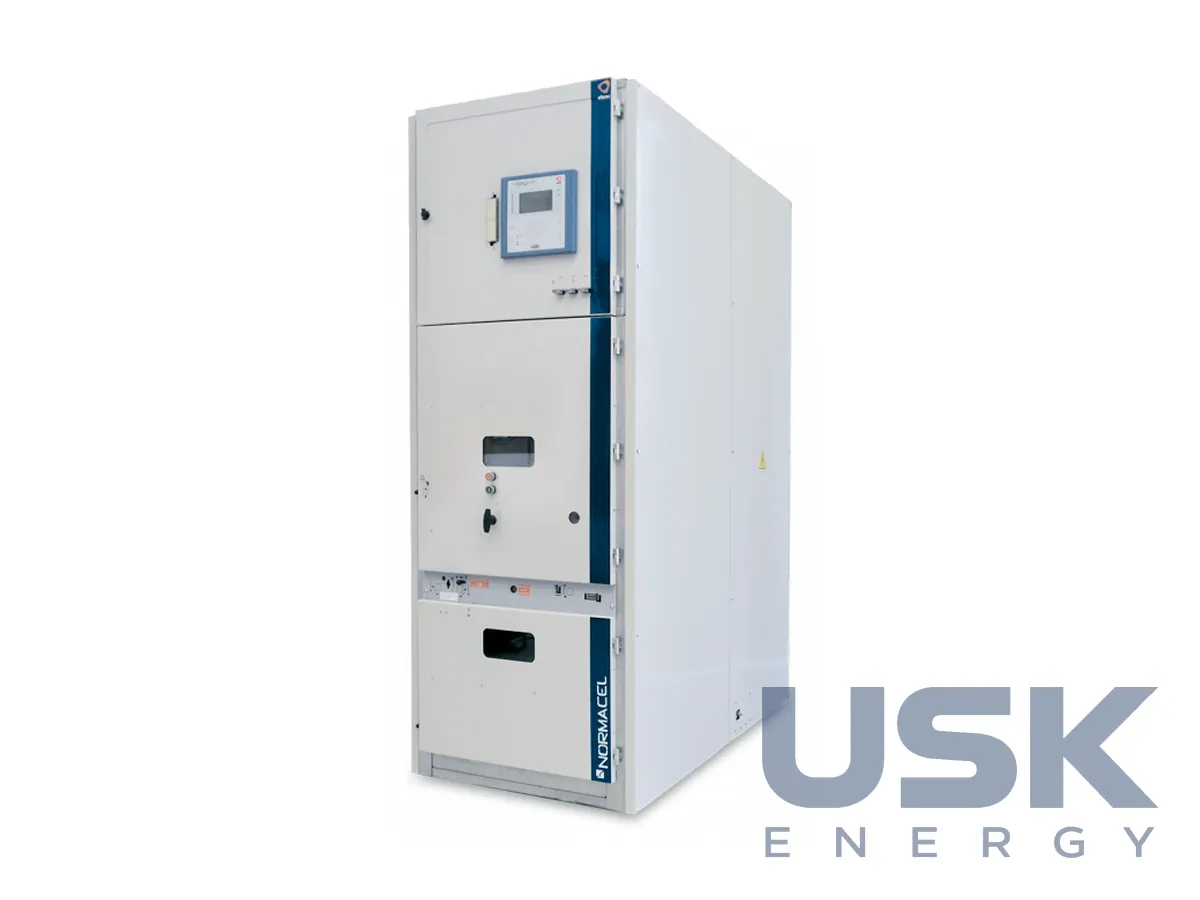

Normacel випускається як металоплаковане КРУ середньої напруги Efacec з повітряною ізоляцією на напругу до 24 кВ. Його ставлять на первинних розподільчих підстанціях енергокомпаній, на підстанціях промислових підприємств, в інфраструктурних об'єктах і в мережах генерації, тобто там, де від збірних шин середньої напруги розходяться вводи та відхідні лінії до трансформаторних підстанцій і великих споживачів. За класом напруги Normacel стоїть нижче за QBN7, розрахований на 36 кВ, і разом вони закривають увесь діапазон первинного розподілу Efacec.

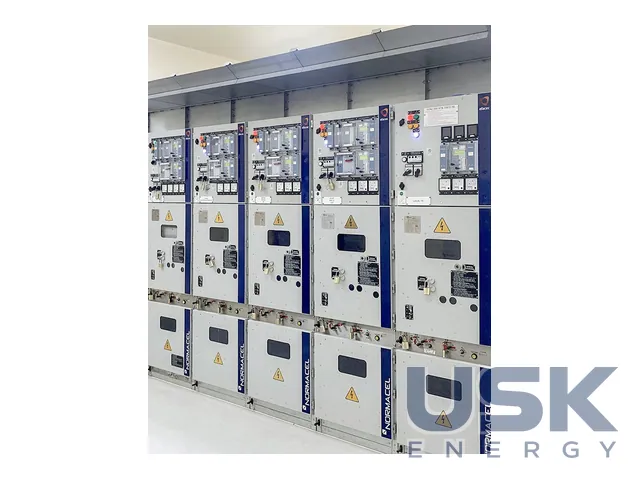

Металоплакована конструкція ділить комірку на відсіки металевими заземленими перегородками. Апаратний відсік, збірні шини, кабельні приєднання та низьковольтний відсік відокремлені один від одного, тому пошкодження в одному відсіку не перекидається на сусідні, а роботи в кабельному відсіку можна вести за працюючих шин. Комірку випробувано на стійкість до внутрішньої дуги за вимогами IEC до розподільчих пристроїв у металевій оболонці, з перегородками класу PM і доступністю A FLR, тобто персонал захищений з фасаду, з боків і ззаду.

У комірку ставлять викатний вакуумний вимикач DIVAC власної розробки Efacec. Він належить до високих класів електричної та механічної зносостійкості за IEC й розрахований на велику кількість операцій без ремонту. Вимикач стоїть на викатному елементі, його виводять із комірки для обслуговування чи заміни, не від'єднуючи кабелі й не розбираючи шини. Повітряна ізоляція не потребує контролю тиску газу, і персоналу не треба працювати з елегазом під час обслуговування. Стан ізоляції оцінюють звичайним оглядом, а саму шафу можна відкрити, почистити й перевірити без спеціального газового обладнання. Для мережевих компаній, які відмовляються від SF6 з екологічних причин, це ще один аргумент на користь повітряних комірок.

Захист і автоматику будують на цифрових реле Efacec. Вони швидко реагують на пошкодження й легко вбудовуються в систему керування підстанцією. Якщо вимикачі, комірки та релейний захист надходять від одного виробника, логіку блокувань і сигналізації простіше узгодити, а документація на розподільчий пристрій виходить єдиною.

Normacel давно працює в португальських мережах. У межах 50-річного партнерства з EDP Efacec продовжує постачати для первинного розподілу КРУ Normacel і QBN7, а для вторинного розподілу моноблоки Normafix і Fluofix. Для енергосистеми Дубая (DEWA) з 2018 року поставлено понад 350 комірок на 11 кВ для підстанцій провідної розподільної компанії регіону. У ширшій лінійці Efacec є газоізольовані моноблоки, зокрема без елегазу, модульні повітряні комірки вторинного розподілу на напругу до 36 кВ, реклоузери для повітряних ліній і комплектні підстанції під ключ потужністю до 1600 кВА. Компанія базується в Порту й працює в 87 країнах.

Технічні характеристики

Коди для митного оформлення

Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
