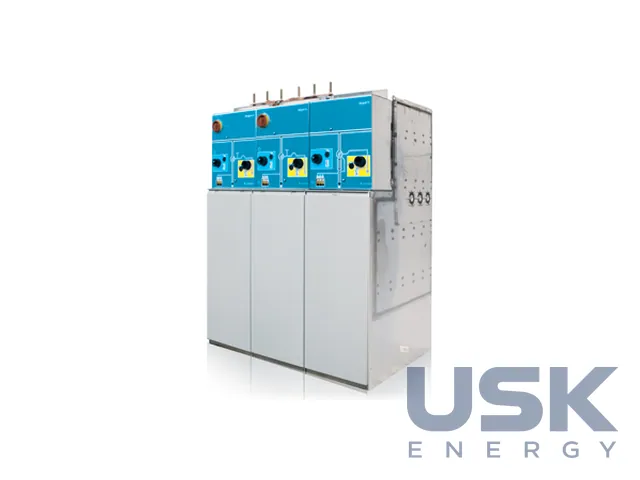

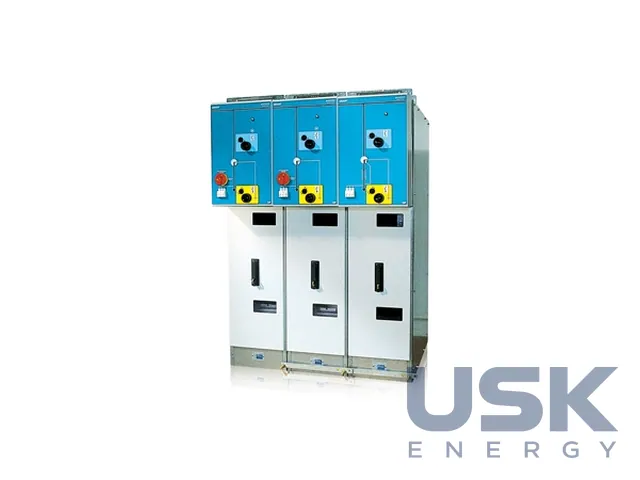

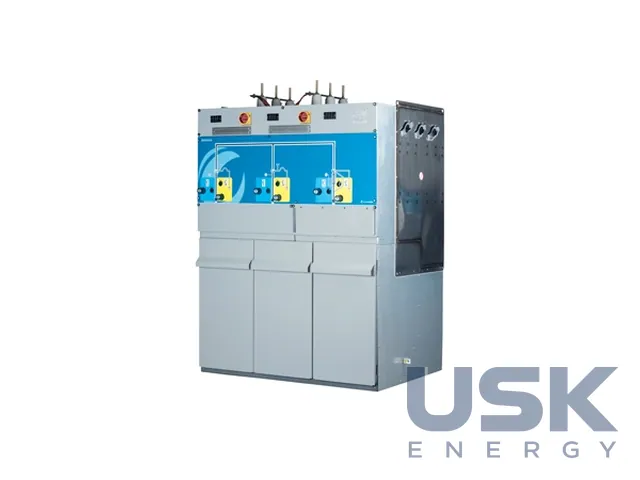

CAHORS Nogaris — компактний розширюваний КРУЕ 24 кВ

Опис

Лінійка NOGARIS складається з нерухомих компактних і компактних розширюваних РП СН у металевій оболонці, комутаційні апарати яких гасять дугу в SF6. Їх встановлюють у приміщеннях, де вони утворюють частину СН приймальних пунктів або трансформаторних підстанцій на напругу до 24 кВ. Через Nogaris кабелі підземної мережі СН підключаються до збірних шин РП у схемах з одним відгалуженням, у прохідних схемах і в схемах з подвійним відгалуженням. Комірка із запобіжниками живить і захищає трансформатор підстанції СН/НН. Застосування виробник перелічує широко, від публічних мереж і приватних споживачів з підключенням на СН до розподіленої генерації, транспорту, водоочищення, лікарень і навчальних закладів.

Усі апарати і збірні шини перебувають в одній запаяній на весь строк служби оболонці, заповненій SF6. Частина СН має ступінь захисту IP67 за NF EN 60529 і витримує тимчасове занурення у воду, частину НН і приводи виконано за IP2XC. Номінальний струм 400 А, короткочасний струм до 20 кА протягом 3 с. Вимикач-роз'єднувач на 3 положення запатентований Cahors і виключає помилкові операції. Вимикальна здатність за переважно активного навантаження 400 А, під час вимкнення ненавантажених кабелів 60 А, вмикальна здатність на КЗ 31,5 кА (пік). Заземлювач витримує 12,5 кА / 1s. Ізоляцію випробувано напругою 50 кВ ефективного значення (50 Hz, 1 хв) і 125 кВ пік (1,2/50 µs), через роз'єднувальний проміжок 60 кВ і 145 кВ пік.

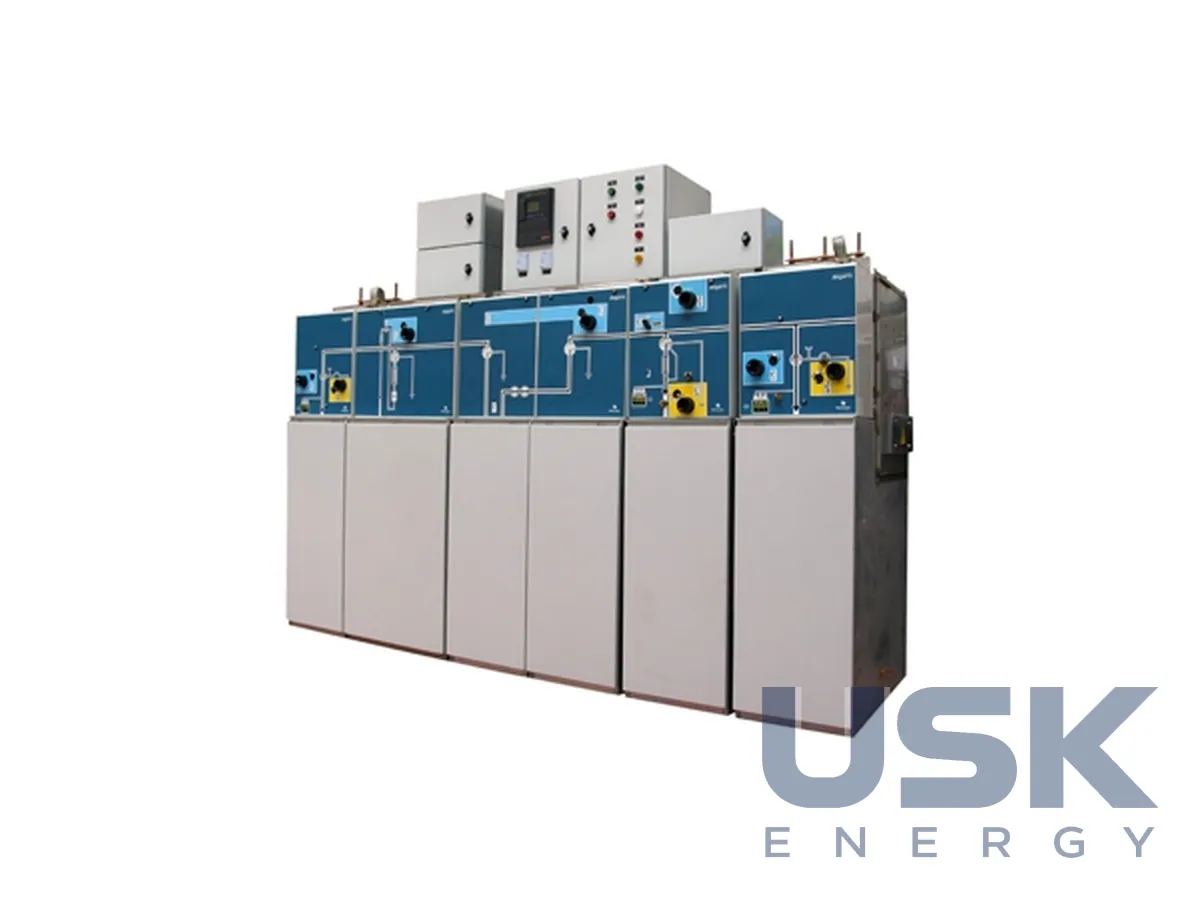

Ширина однієї функціональної комірки 375 мм. Розширювані виконання мають бічні гнізда на 400 А, через які основні збірні шини сусідніх блоків з'єднують герметичними прохідними ізоляторами. Шини трифазні на 400 А, їх можна нарощувати праворуч, ліворуч або в обидва боки. Так РП з 3 комірок перетворюється на РП з 4 або 5. Однолінійні схеми в каталозі зібрано до 4 функціональних блоків. Маса типової комірки близько 120 кг. Для підключення скручених кабелів перерізом 240 мм2 кабельний приямок роблять глибиною 900 мм. Номінал запобіжників добирають за їхньою технологією і часострумовими характеристиками, за стандартом розмірів (UTE або DIN) і за захищуваною функцією.

Умови експлуатації від -15°C до +40°C, середня вологість 95% за 24 год, висота встановлення до 1 000 м. Механічний ресурс вимикача 1 000 операцій. Апаратура відповідає IEC 62271-1, 62271-102, 62271-103, 62271-105 і 62271-200, а також HN 64-S-52 (11-2002) і HN 64-S-43 на незалежний електропривод вимикача 24 кВ-400 А. Виробництво сертифіковано за ISO 9001 і 14001, конструкцію підготовлено до збирання SF6 після закінчення строку служби. У лінійці Cahors РП Nogaris встановлюють у підстанції NAUVA і NAUVASOL. Обслуговування зводиться до огляду приводів, кабельних рознімачів і покажчиків напруги.

Технічні характеристики

Коди для митного оформлення

Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
