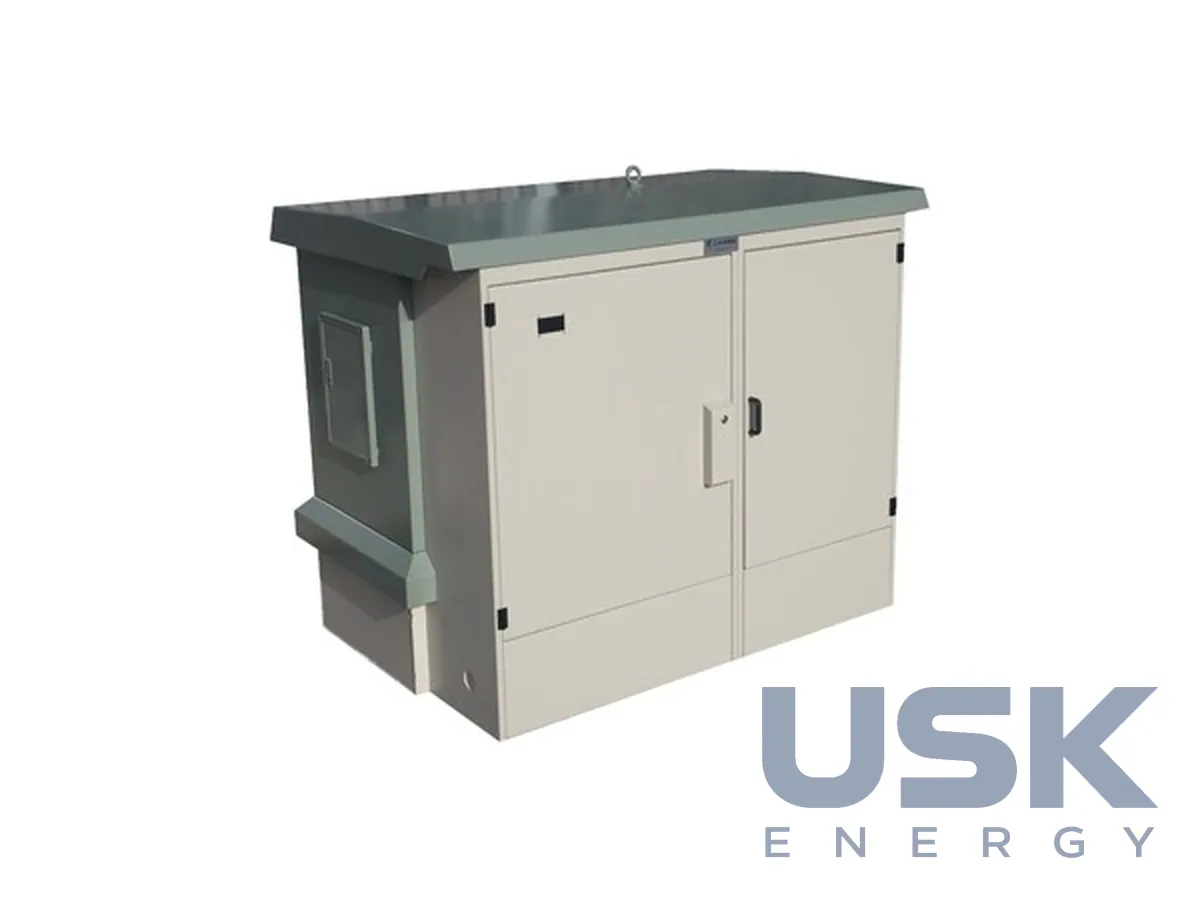

CAHORS ECOBLOC — компактна металева КТП 50–630 кВА, до 24 кВ
Компактна металева КТП CAHORS ECOBLOC для трансформаторів 50–630 кВА класу A0Ck на напругу СН до 24 кВ. Легка антивандальна підстанція для громадських і приватних розподільних мереж.
- Потужність трансформатора
- 50–630 кВА (ККД A0Ck)
- Напруга СН
- до 24 кВ
- Маса
- менше 3 т при 630 кВА
- Захист
- функція TPC
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
ECOBLOC входить до групи збірних металевих трансформаторних підстанцій Cahors для підземних розподільних мереж СН/НН. Найбільша напруга обладнання СН становить 24 кВ, трансформатор ставлять потужністю від 50 до 630 кВА. Підстанція підходить і для мереж загального користування, і для приватних розподільних мереж, наприклад на території підприємств, котеджних селищ, торговельних і складських об'єктів.
Трансформатор усередині виконують за класом втрат A0Ck. Це позначення з європейських вимог щодо екопроєктування трансформаторів, де A0 стосується втрат неробочого ходу, а Ck навантажувальних втрат. Для мережевої компанії це прямий спосіб знизити технічні втрати на ділянці, особливо коли трансформатор цілодобово увімкнений, а навантаження помітно змінюється за сезонами. Другий момент стосується безпеки. Трансформатор оснащено функцією TPC, тобто вбудованим захистом з вимкненням у разі внутрішнього пошкодження. За такої схеми не треба ставити окреме РП із запобіжниками на стороні СН заради захисту самого трансформатора, а ризик для людей і персоналу під час аварії всередині бака помітно нижчий.
Корпус металевий і антивандальний. Підстанцію можна ставити в місцях, куди мають вільний доступ сторонні, біля доріг, у дворах, на відкритих майданчиках. Маса підстанції на 630 кВА менше 3 т, це помітно менше, ніж у бетонного аналога того ж класу потужності. Для перевезення і встановлення вистачає звичайного автокрана середньої вантажопідйомності, а підйом виконують за одну точку. Стропування за єдину точку спрощує роботу монтажників, не потрібна траверса і не доводиться вирівнювати кілька строп під різним навантаженням. Невелика маса також полегшує перевезення звичайним бортовим транспортом і знижує вимоги до під'їздів. Будівельні роботи не потрібні. Підстанцію опускають на підготовлену бетонну плиту, заводять кабелі й підключають.
З боку НН є два варіанти. Можна поставити типовий розподільний щит зі ступенем захисту IP2X, де струмовідні частини закриті від випадкового дотику пальцем. Якщо замовник працює за власним стандартом, замість нього монтують головний розподільний щит НН за його специфікацією, з потрібною кількістю відхідних ліній, обліком і захисними апаратами.
Компактна конструкція зручна там, де підстанцію треба поставити швидко і без окремої будівлі. Її використовують під час підключення нових споживачів, під час реконструкції ділянок мережі, коли стару підстанцію замінюють на тому ж майданчику, і для об'єктів з обмеженим бюджетом на будівельну частину. Обираючи виконання, слід заздалегідь визначити потужність трансформатора, схему підключення СН і склад щита НН, бо від цього залежать габарити й остаточна маса. Обслуговування зводиться до періодичного огляду трансформатора, щита НН і контактних з'єднань. Металеву оболонку під час огляду перевіряють на пошкодження покриття і цілісність замків, а вентиляційні решітки очищують від пилу й листя.
Технічні характеристики
| Потужність трансформатора | 50–630 кВА (ККД A0Ck) |
|---|---|
| Напруга СН | до 24 кВ |
| Маса | менше 3 т при 630 кВА |
| Захист | функція TPC |
| Монтаж | на бетонну плиту, підйом в одній точці |
Запит ціни та строку поставки
CAHORS ECOBLOC — компактна металева КТП 50–630 кВА, до 24 кВ, CAHORS. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8537 20 91 00 (1–72,5 кВ) |
|---|---|
| HS, 6 знаків | 8537 20 |
| CN (ЄС) | 8537 20 91 (1–72,5 кВ) |
| HTSUS (США) | 8537 20 00 20 |
| Митний тариф КНР | 8537 20 90 00 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Скільки важить ECOBLOC?
Менше 3 т у виконанні на 630 кВА.
Як монтують підстанцію?
На бетонну плиту з підйомом в одній точці, будівельні роботи не потрібні.
На яку напругу і потужність розрахована ECOBLOC?
Напруга СН до 24 кВ, трансформатор 50–630 кВА класу A0Ck із захистом TPC.
