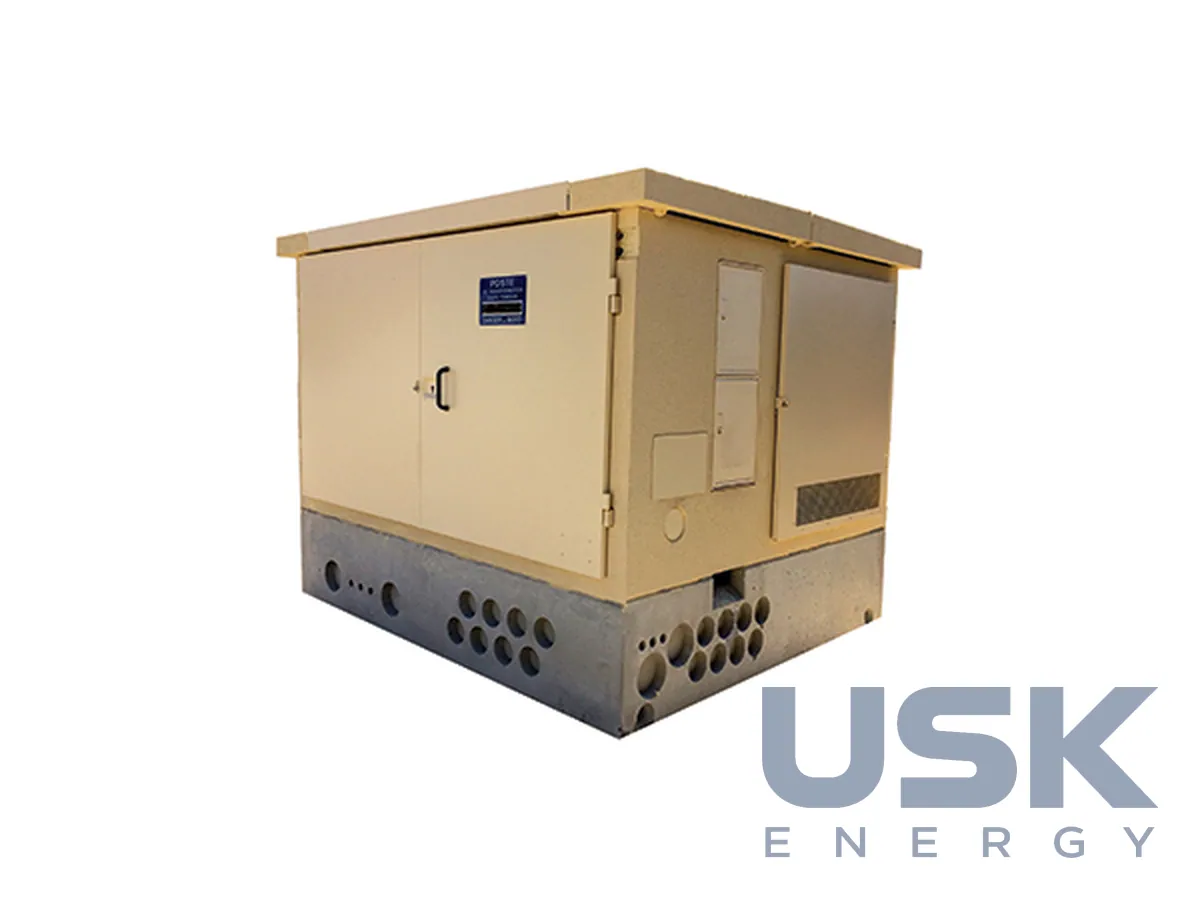

CAHORS BIOSCO PUC — компактна міська КТП 250–630 кВА
Компактна міська КТП CAHORS BIOSCO PUC для трансформаторів 250–630 кВА на напругу СН 15 або 20 кВ. За даними виробника, це одна з найкомпактніших на ринку підстанцій 630 кВА з функціональністю підстанції з коридором обслуговування.
- Потужність трансформатора
- 250–630 кВА
- Напруга СН
- 15 або 20 кВ
- РП СН
- компактне IP / 2IP за HN 64-S-52
- Щит НН
- TIPI 8-1200
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
BIOSCO PUC (Poste Urbain Compact) випускає французька група Cahors. Підстанцію зібрано в бетонному моноблоці, до розподільної мережі 15 або 20 кВ її підключають двома способами, тупиковим приєднанням (в антену) або в розсічку кабельної магістралі. Всередині встановлюють трансформатор на 250, 400 або 630 кВА. Такий формат підходить для щільної міської забудови і для сільських мереж, де під об'єкт виділяють зовсім невелику ділянку. Коридору обслуговування всередині немає, проте набір функцій повторює підстанцію з коридором маневрування на 3 функціональні блоки (3 UF). Усі оперативні дії персонал виконує ззовні, відчинивши дверцята і відкинувши передню половину даху.
З боку СН стоїть компактне нерозширюване РП типу RM6 у виконанні IP або 2IP, що відповідає вимогам HN 64-S-52. Кабелі СН заводять через рознімачі CSE-400A-24, переріз жили до 240 мм2 на фазу. Трансформатор на 15 або 20 кВ виконано за HN 52-S-27 у варіанті зі зниженим енергоспоживанням, він відповідає директиві 2009/125/EC щодо екопроєктування. Під ним розташований герметичний піддон, розрахований на весь об'єм діелектрика, тож у разі пошкодження бака олива не потрапляє в ґрунт. З боку НН встановлено щит TIPI 8-1200 за HN 63-S-61, на відхідні лінії від 125 до 400 А ставлять запобіжники НН розміру 2. До комплекту входять дві порожні шафи S20 для живлення зовнішнього освітлення і попередньо змонтована панель, на яку можна поставити концентратор PLC для систем обліку.
Бетонний корпус добре витримує теплові й механічні удари і не піддається корозії, тому підстанція довго стоїть без фарбування і ремонту оболонки. Передня половина даху піднімається і фіксується під кутом 45°, це робоче положення під час експлуатації. Для тимчасового відхідного кабелю передбачено окремий люк. Ще один кабельний отвір виведено до щита TIPI, через нього подають живлення від пересувного дизель-генератора, коли трансформатор виводять у ремонт, а споживачів треба тримати під напругою. Внутрішній контур заземлення металевих частин зібрано на мідній вимірювальній шині. Мідний провід для зрівнювального пояса прокладають уже на майданчику. На корпусі закріплено обов'язкові попереджувальні плакати й паспортні таблички.
Опції добирають під завдання мережевої компанії. Можна замовити трансформатор зі зниженими втратами, якщо він вкладається в обмеження за масою, габаритами і висотою підключення СН. Для пошуку пошкоджень ставлять індикатор КЗ, струмовий або спрямований, з PPACS. Вимикачі навантаження РП СН можна моторизувати і пов'язати з шафою телекерування ITI на 1 або 2 напрямки, канал зв'язку телефонною лінією RTC або радіо. Щит зовнішнього освітлення комплектують панелями до B36-2-22. Граничну комплектацію виробник описує так: РП 2IP, трансформатор 630 кВА, TIPI 8-1200, шафа ITI і 2 шафи EP S20.
Підстанцію орієнтовано на ринок публічного електропостачання, вона враховує норми французького розподільного оператора EDF. Якщо проєкт вимагає меншої площі під обладнання за тієї ж потужності 630 кВА, PUC закриває завдання без окремої будівлі і без коридору для персоналу.
Технічні характеристики
| Потужність трансформатора | 250–630 кВА |
|---|---|
| Напруга СН | 15 або 20 кВ |
| РП СН | компактне IP / 2IP за HN 64-S-52 |
| Щит НН | TIPI 8-1200 |
| Корпус | моноблок з бетону |
| Опції | трансформатор зі зниженими втратами, індикатори КЗ, моторизація |
Запит ціни та строку поставки
CAHORS BIOSCO PUC — компактна міська КТП 250–630 кВА, CAHORS. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8537 20 91 00 (1–72,5 кВ) |
|---|---|
| HS, 6 знаків | 8537 20 |
| CN (ЄС) | 8537 20 91 (1–72,5 кВ) |
| HTSUS (США) | 8537 20 00 20 |
| Митний тариф КНР | 8537 20 90 00 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
На яку напругу СН розрахована BIOSCO PUC?
На 15 або 20 кВ, потужність трансформатора 250–630 кВА.
Яке РП СН і щит НН використовуються?
Компактне РП IP / 2IP за HN 64-S-52 і щит НН TIPI 8-1200.
Які опції можна замовити?
Трансформатор зі зниженими втратами, індикатори КЗ і моторизацію. Корпус у всіх варіантах бетонний моноблок.
