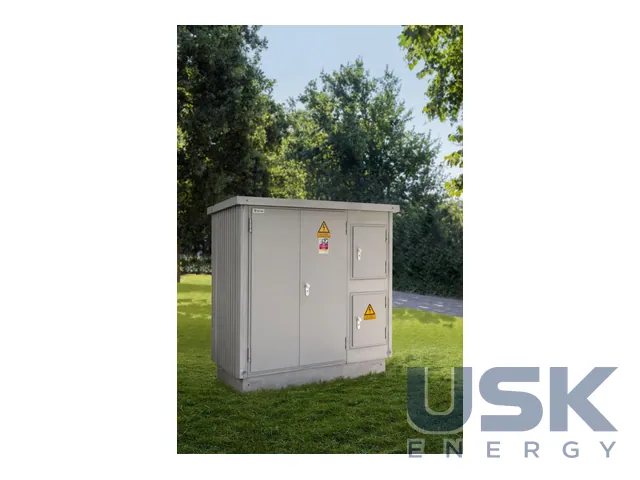

Alfen Pacto — компактна бетонна підстанція середньої напруги 250–1000 кВА
Компактна бетонна підстанція середньої напруги Alfen Pacto потужністю 250–1000 кВА за IEC 61936-1 та IEC 62271-202. Трисекційна підстанція не потребує обслуговування зсередини та випускається в різних типорозмірах і конфігураціях.
- Потужність
- 250–1000 кВА
- Стандарти
- IEC 61936-1, IEC 62271-202
- Корпус
- бетон C55/C67, три відсіки, без доступу всередину
- Екологія
- вбудований оливоприймач
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Pacto від Alfen відповідає на попит мережевих компаній на справді компактну підстанцію середньої напруги. Це підстанція без доступу всередину, у ній три відсіки, і вся робота з обладнанням ведеться ззовні. Pacto випускається в різних типорозмірах, моделях, варіантах потужності та конфігураціях, а розробляли й випробовували її для багатьох типів установок СН.
Потужність підстанції 250–1000 кВА. Такий діапазон закриває живлення житлової забудови, невеликих комерційних об'єктів і точок приєднання, де велика станція надлишкова. Корпус із бетону класу C55/C67 поділено на три відсіки, доступ усередину для обслуговування не потрібен. Відсіки розділяють трансформатор, розподільний пристрій СН і щит НН, тож робота в одному відсіку не вимагає відкривати інші. Проєктні стандарти IEC 61936-1 і IEC 62271-202. Перший задає загальні правила для електроустановок понад 1 кВ, другий описує комплектні підстанції високої та низької напруги у зборі, разом з їхніми випробуваннями.

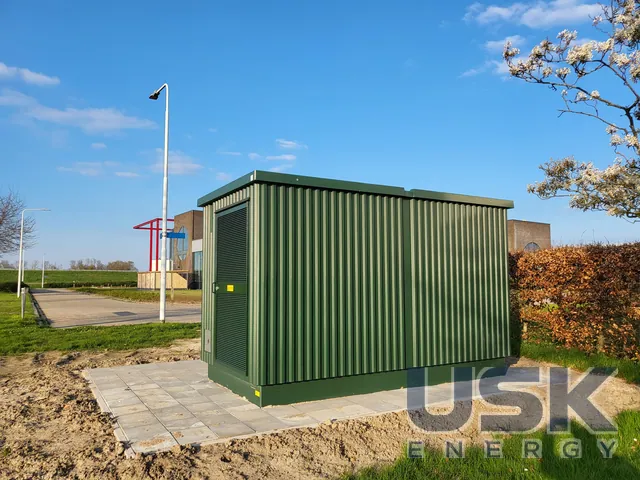

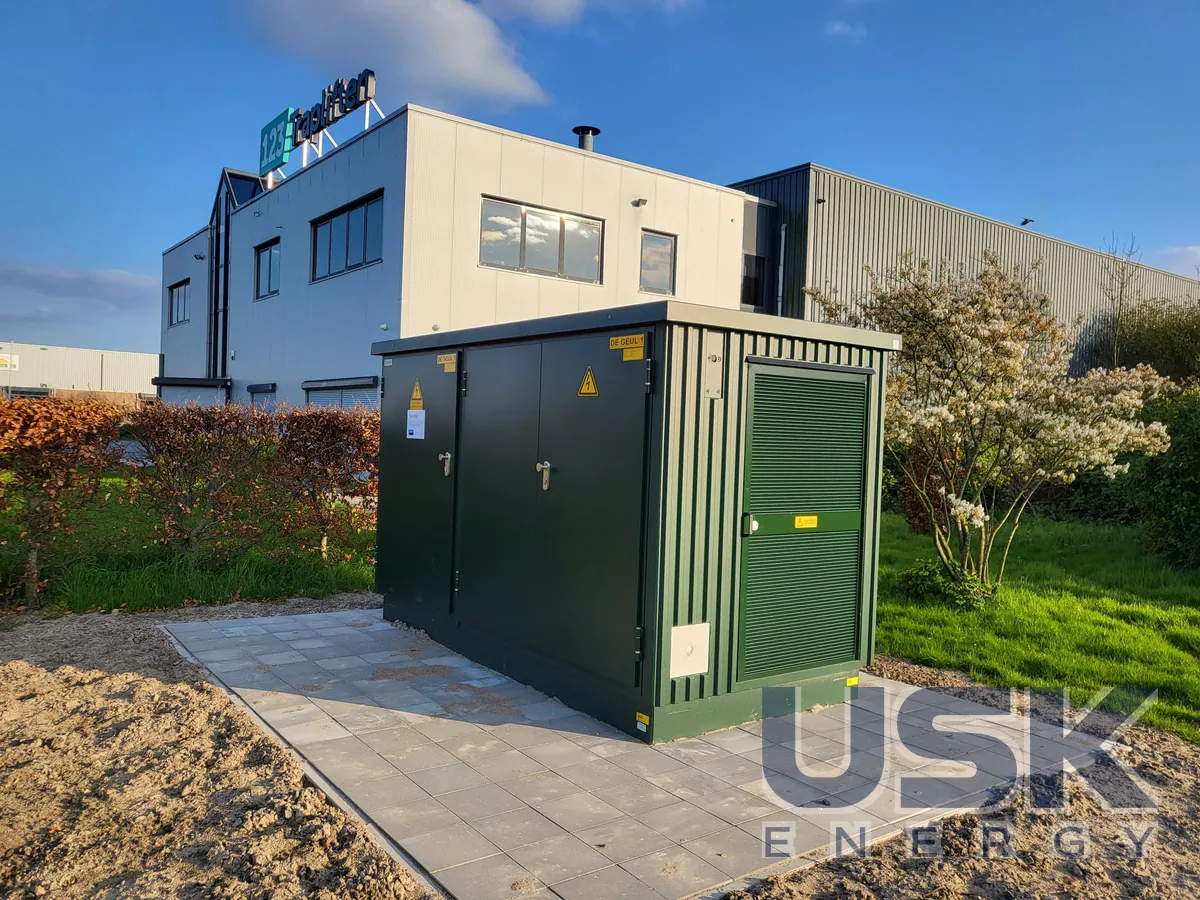

Бетон C55/C67 відповідає NEN-EN 206 і NEN 8005, дах додатково армовано. Виливання монолітне, без швів у стінах, і корпус добре переносить механічні навантаження, вологу та удари. Поверхня лишається світло-сірою з відкритого бетону з антиграфіті-покриттям, на бажання замовника підстанцію фарбують у будь-який колір RAL. Це важливо в житлових кварталах, де станція стоїть біля тротуару і має вписуватися в оточення.
Вбудований оливоприймач збирає оливу трансформатора в разі витоку. Олива лишається всередині корпусу й не йде в ґрунт, що знижує і екологічний, і пожежний ризик. Об'єм оливоприймача розраховано на трансформатор тієї потужності, під яку зібрано конкретну модель Pacto. Система мікроклімату підтримує внутрішню температуру не нижче 5 °C. Це захищає апаратуру й електроніку від конденсату та промерзання взимку. Для підстанції без доступу всередину це особливо важливо, адже огляд обладнання проводять рідше. Заземлювальне приєднання розташоване всередині й доступне через увідну трубу, тому контур заземлення підключають без розкриття відсіків.
Доставку та монтаж підстанції виконує сама компанія Alfen, причому в будь-якому місці встановлення. Працівники, які ведуть роботи, мають сертифікат VCA з охорони праці на підрядних роботах. Збірна бетонна конструкція приходить готовою, її ставлять на основу краном і підключають кабелі СН і НН. Замовник отримує одного виконавця за виготовлення, транспорт і встановлення, і строки робіт на майданчику лишаються короткими. Якщо стандартного ряду не вистачає, Alfen робить компактні станції за індивідуальним проєктом. Для вибору між Pacto та іншими компактними станціями виробника вирішальними зазвичай виявляються потужність, місце встановлення та те, чи потрібен персоналу доступ усередину. Pacto підходить там, де місця мало, потужність помірна, а мережева компанія воліє працювати з обладнанням з вулиці, не заходячи в корпус.
Технічні характеристики
| Потужність | 250–1000 кВА |
|---|---|
| Стандарти | IEC 61936-1, IEC 62271-202 |
| Корпус | бетон C55/C67, три відсіки, без доступу всередину |
| Екологія | вбудований оливоприймач |
| Мікроклімат | підтримання внутрішньої температури не нижче 5 °C |
Запит ціни та строку поставки
Alfen Pacto — компактна бетонна підстанція середньої напруги 250–1000 кВА, Alfen. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8537 20 91 00 (1–72,5 кВ) 8537 20 99 00 (понад 72,5 кВ) |
|---|---|
| HS, 6 знаків | 8537 20 |
| CN (ЄС) | 8537 20 91 (1–72,5 кВ) 8537 20 99 (понад 72,5 кВ) |
| HTSUS (США) | 8537 20 00 40 |
| Митний тариф КНР | 8537 20 90 00 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
На яку потужність випускають підстанцію Pacto?
На 250–1000 кВА, у різних типорозмірах і конфігураціях.
З якого бетону виготовлено корпус?
З бетону C55/C67, корпус поділено на три відсіки без доступу всередину.
Яким стандартам відповідає підстанція?
IEC 61936-1 та IEC 62271-202.
