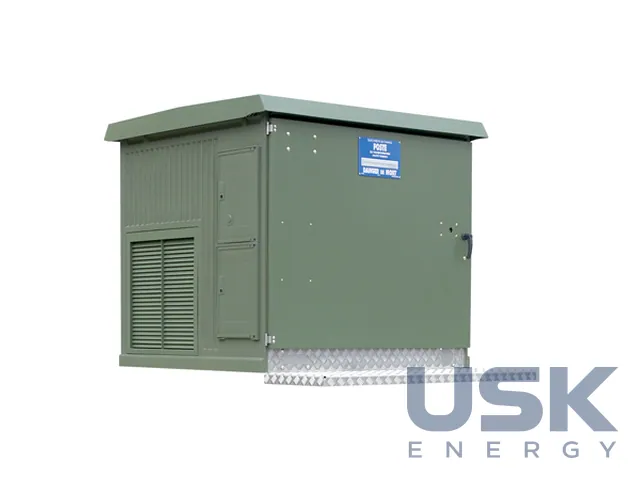

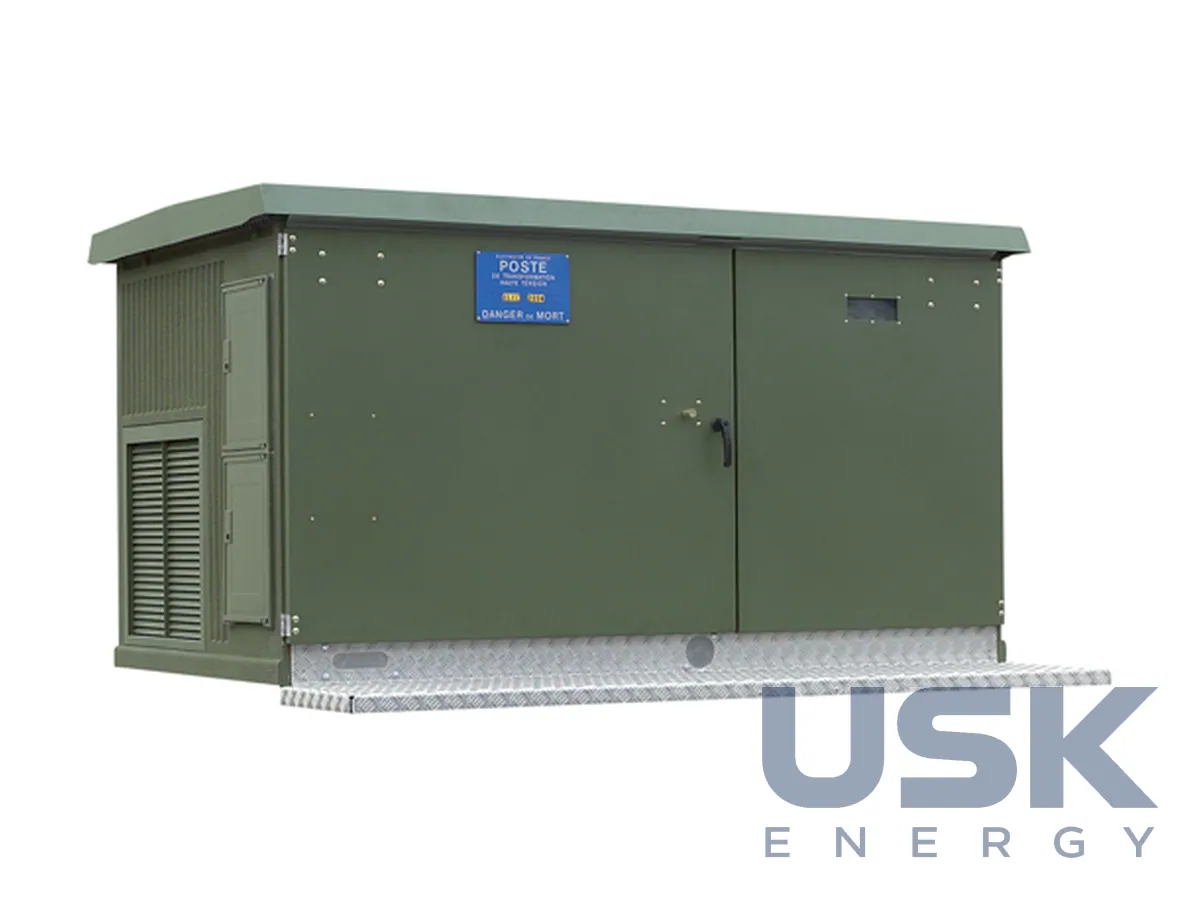

CAHORS NAUVATIS (PSS A/B) — компактна КТП 100–250 кВА для мереж Enedis
Малогабаритна КТП CAHORS NAUVATIS (PSS A/B) для трансформаторів 100–250 кВА із захистом TPC, з обслуговуванням ззовні. Розрахована на повітряні та кабельні розподільні мережі Enedis.
- Потужність трансформатора
- 100–250 кВА (TPC, ККД A0Ck)
- Живлення СН
- PSS A — відпайка; PSS B — у розсічку (вимикач 400 А)
- Щит НН
- TIPI 4-500 А, 4 відхідні лінії
- Корпус
- бетон CCV з вбудованим оливоприймачем
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
CAHORS NAUVATIS у виконаннях PSS A і PSS B належить до малогабаритних КТП для розподільних мереж загального користування Enedis. Підстанцію розраховано на трансформатори 100–250 кВА, вона живиться від повітряної або кабельної мережі СН. Її ставлять у сільській і приміській мережі, на околицях населених пунктів, біля груп будинків і невеликих споживачів. Обслуговування ведеться ззовні, усередину персонал не заходить, усі операції виконуються через двері корпусу.
Виконання PSS A під’єднується відпайкою, PSS B вмикається в розріз через вимикач 400 А. PSS A, тобто компактна підстанція без коридору керування, живиться простим відгалуженням від лінії. Ввід СН прямий, трансформатор приєднується кабелем через з’єднання 250 А, одножильним кабелем перерізом до 95 мм². Площа такої підстанції близько 2 м². PSS B вмикається в розріз магістралі та має РП СН Nogaris за HN 64-S-52 з коміркою вводу з вимикачем 400 А і коміркою прямого вводу 400 А, кабелі перерізом до 240 мм². Вимикачі можна включити в систему телекерування через інтерфейс ITI за HN 64-S-44, а детектори пошкоджень виконуються за HN 45-S-50.
Трансформатор масляний, класу A0Ck, із вбудованим захистом TPC за HN 52-S-24. Внутрішні запобіжники СН із бойком і трифазний роз’єднувач вимикають трансформатор у разі внутрішнього пошкодження, вимкнення трифазне, без зовнішніх проявів. У каталозі для кожної потужності наведено втрати неробочого ходу та короткого замикання й рівень шуму від 41 до 47 дБ(А).
Щит НН TIPI 4-500 А на 4 відхідні лінії, є місце для тимчасової відхідної лінії, під’єднання НН чотирижильним кабелем перерізом до 240 мм². Щит виконано за HN 63-S-61, стандартом на щити НН підстанцій мережі загального користування 440 В. Усередині передбачено місце для концентратора PLC і щитків вуличного освітлення, на заводі ставлять попередньо змонтовану панель під концентратор, а щитки освітлення типу S20 за HN 62-S-20 поділяються на платину контролю Enedis і платину керування замовника. За описом виробника, підстанція дає змогу відновити живлення НН від зовнішнього джерела.
Корпус із бетону CCV із вбудованим маслоприймачем. Збирання масла вбудовано у фундаментну частину, що захищає ґрунт у разі пошкодження бака. Безпеку експлуатації підтримують кілька заходів, це стійкість до внутрішньої дуги, захист від внутрішніх пошкоджень, ступінь захисту IP2X, заземлювальний роз’єднувач НН і еквіпотенціальний контур. Бічний люк відчиняється зсередини й дає доступ до трансформатора. Підстанцію встановлюють на піщану подушку або плиту з пісного бетону.
Підстанцію виконано за стандартом HN 63-S-61, а також за IEC 62271-202 на збірні підстанції СН/НН, NF C 11-201 на мережі загального користування та ST 64-S-36 на збірні підстанції малої висоти. Виробництво ведеться на майданчику, кваліфікованому мережевою компанією. Під час вибору виконання визначають схему живлення, потужність трансформатора, кількість відхідних ліній і потребу в телекеруванні.
Технічні характеристики
| Потужність трансформатора | 100–250 кВА (TPC, ККД A0Ck) |
|---|---|
| Живлення СН | PSS A — відпайка; PSS B — у розсічку (вимикач 400 А) |
| Щит НН | TIPI 4-500 А, 4 відхідні лінії |
| Корпус | бетон CCV з вбудованим оливоприймачем |
| Стандарт | HN 63-S-61 |
Запит ціни та строку поставки
CAHORS NAUVATIS (PSS A/B) — компактна КТП 100–250 кВА для мереж Enedis, CAHORS. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8537 20 91 00 (1–72,5 кВ) 8537 20 99 00 (понад 72,5 кВ) |
|---|---|
| HS, 6 знаків | 8537 20 |
| CN (ЄС) | 8537 20 91 (1–72,5 кВ) 8537 20 99 (понад 72,5 кВ) |
| HTSUS (США) | 8537 20 00 20 |
| Митний тариф КНР | 8537 20 90 00 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Чим відрізняються PSS A і PSS B?
PSS A підключається до мережі відпайкою, PSS B вмикається в розсічку через вимикач 400 А.
Скільки відхідних ліній має щит НН?
Щит НН TIPI 4-500 А на 4 відхідні лінії, також є місце для щитків вуличного освітлення.
Якому стандарту відповідає NAUVATIS?
Підстанція виконана за стандартом HN 63-S-61 для мереж Enedis, трансформатор 100–250 кВА класу A0Ck.
