CAHORS Antares — компактний розширюваний КРУЕ 24/36 кВ

Опис

ANTARES у Cahors позначає РП СН з повною елегазовою ізоляцією, моноблочне або моноблочне розширюване, для мереж 24 кВ і 36 кВ. Апарати і збірні шини перебувають в одній запаяній оболонці, заповненій SF6. Кожен блок містить одну з функцій, вимикач навантаження та/або вимикач із запобіжниками, окремо або в комбінації. Через Antares підземні кабелі мережі СН підключаються до шин РП у схемах з одним відгалуженням, у прохідних схемах і в схемах з подвійним відгалуженням. Застосування охоплюють публічні мережі, відновлювану енергетику, інфраструктуру і промисловість.

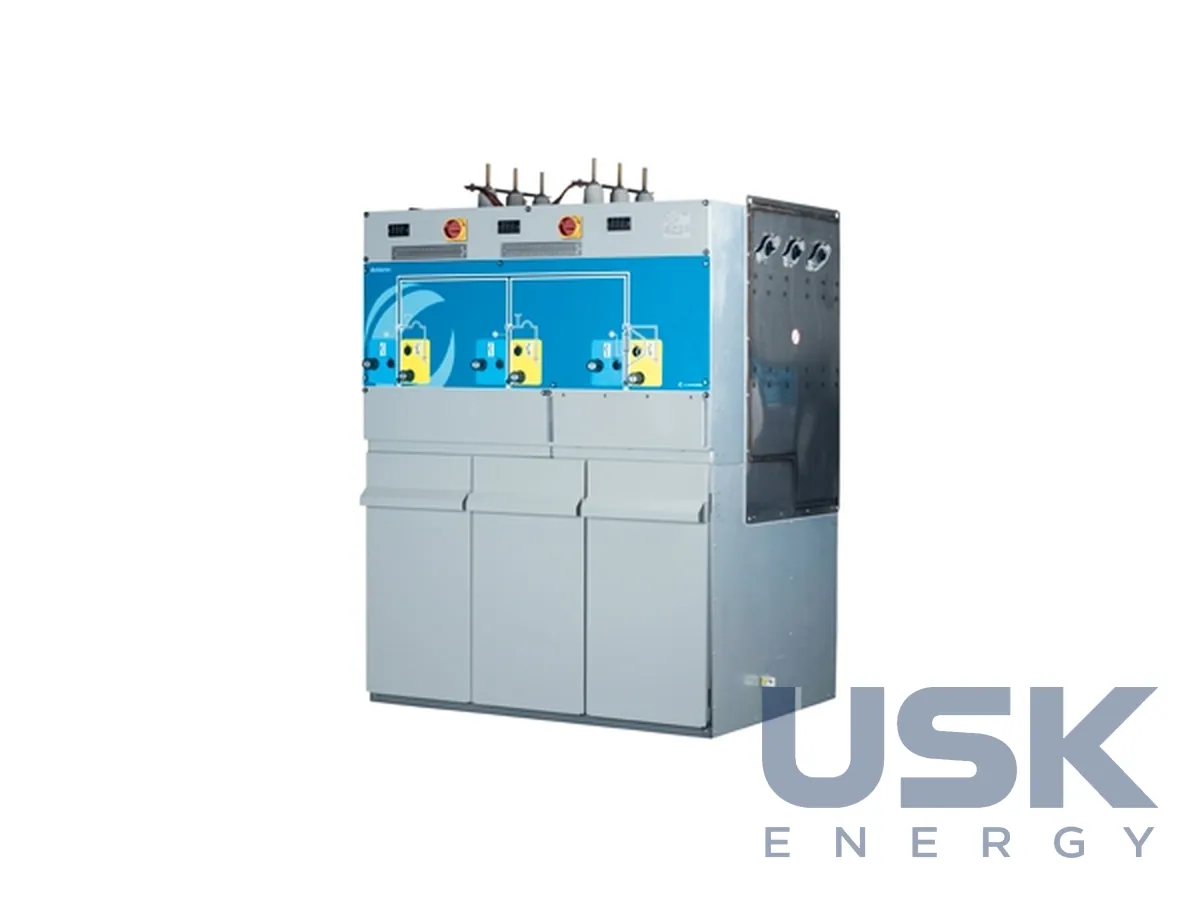

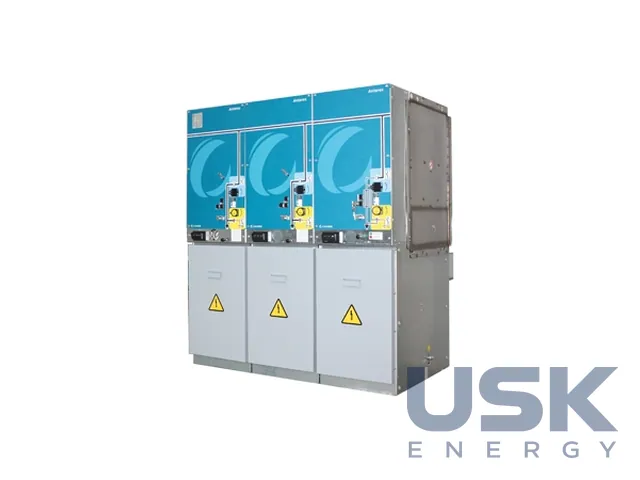

Типова конфігурація AI.AI.IFA складається з 3 функцій, 2 лінійних комірок AI і 1 комірки IFA з вимикачем і запобіжниками. Лінійні комірки з'єднують кабелі мережі з шинами через вимикачі на 3 положення (вимкнено, увімкнено, заземлено). Ними вмикають і вимикають лінію без навантаження і під навантаженням (у виняткових випадках з увімкненням на КЗ), заземлюють і закорочують кінці кабелів, перевіряють наявність напруги на кабельних головках і збіг фаз. Комірка IFA живить трансформатор підстанції СН/НН і захищає мережу СН вище за колом від КЗ на відхідному приєднанні аж до захисту НН. Заземлювач заземлює коло до і після запобіжників, а блокування закривають доступ до виводів трансформатора.

Збірні шини трипольні на 400 або 630 А, їх нарощують праворуч (AI.AI.IFAe), ліворуч (eAI.AI.IFA) або в обидва боки (eAI.AI.IFAe). Вимикальна здатність за переважно активного навантаження 400 А, ненавантажених кабелів 40 А, вмикальна здатність на КЗ 31,5 кА пік, стійкість заземлювача 12,5 кА / 1s. У РП 9 нерухомих вводів з ємнісними подільниками і покажчиками напруги, 3 приводи роз'єднувачів з можливістю замкнути замком, 1 з них зблоковано із заземлювачем після запобіжників. Запобіжники HPC стоять у 3 колодязях комірки IFA і обмежують потужність трансформатора значенням ≤ 1000 kVA за 20 кВ. Заземлювач після запобіжників витримує 1 kA / 1s. Кабелі до комірки AI підключають кутовими рознімачами CSE на 400 А, до комірки IFA на 250 А. За EN 50181 можливі вводи типу A (250 А), B (400 А) або C (630 А).

Ступінь захисту частини СН IP67, частини НН IP2XC за NF EN 60529. Ізоляцію випробувано напругою 50 кВ ефективного значення і 125 кВ пік, через роз'єднувальний проміжок 60 кВ і 145 кВ пік. Каталог на 24 кВ вказує струм 630 А і 25 kA-1s, випробування на внутрішню дугу за IEC 62271-200 з класифікацією AFL (20 кА, 1 с). Блок на 3 функції займає на підлозі 842 мм x 1125 мм і важить у середньому 230 кг.

Апарати запаяно, газова частина не потребує обслуговування, керування ручне або дистанційне. Cahors ставить Antares у пункт секціонування NAUVA I, однолінійні схеми збирають до 4 блоків.

Технічні характеристики

Коди для митного оформлення

Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
