Efacec evoFIX — моноблок RMU без SF6 до 24 кВ

Опис

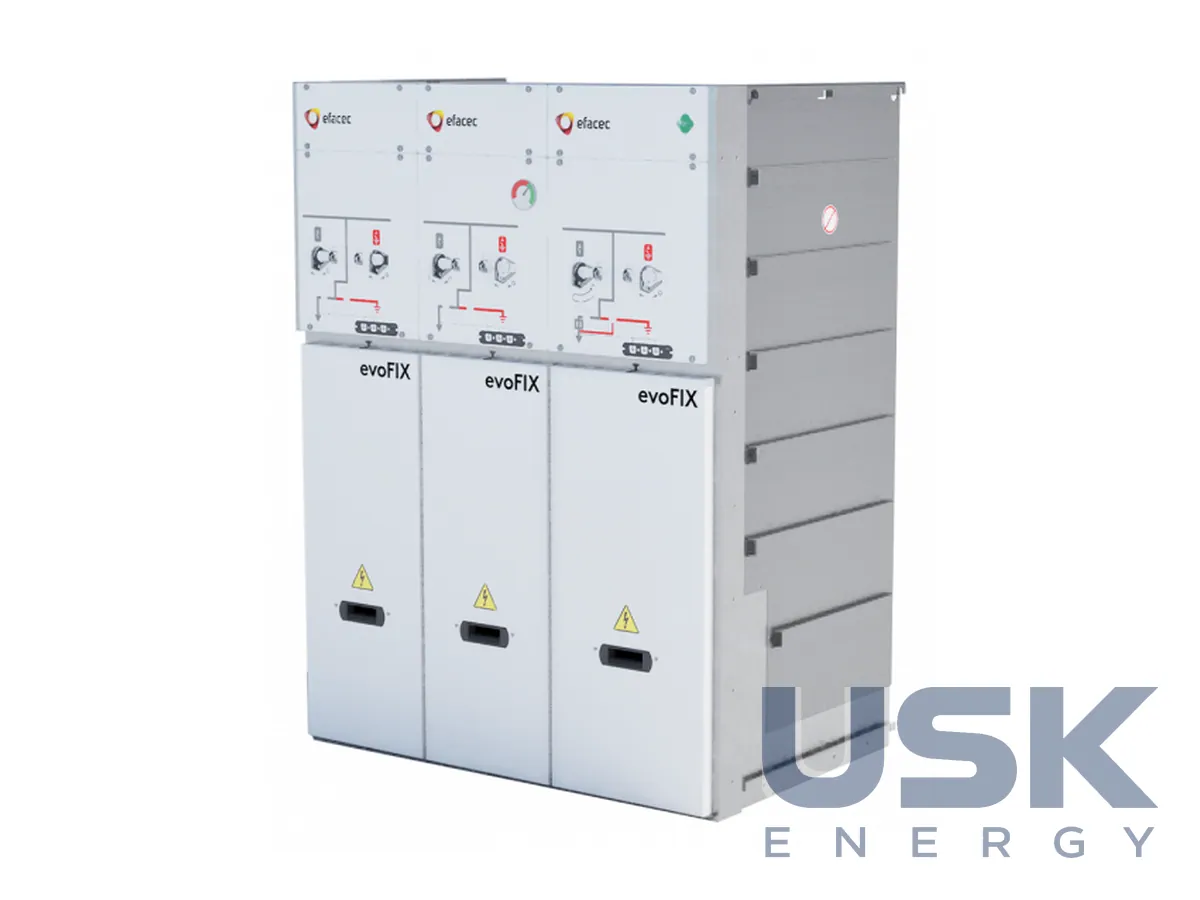

Efacec evoFIX належить до кільцевих моноблоків RMU середньої напруги, у яких від елегазу SF6 відмовилися повністю. Головне коло розміщено в герметичному баку з сухим повітрям під надлишковим тиском, а виробник говорить про ізоляційні гази природного походження та менший вуглецевий слід. Номінальна напруга серії сягає 24 кВ, тож моноблок підходить для кабельних мереж середньої напруги до цього класу включно. Його ставлять у кільцевих кабельних мережах, на трансформаторних підстанціях і в розподільних пунктах, де оператор вирішив не купувати нове обладнання з елегазом.

Апарати кількох приєднань зібрані в одному корпусі моноблока. Головне коло повністю ізольоване та захищене від впливу навколишнього середовища, тому пил, волога й конденсат не потрапляють на струмовідні частини. За даними Efacec, головне коло в герметичному баку не потребує обслуговування протягом усього терміну служби. Для експлуатації важливо й те, що під час монтажу та виведення з експлуатації не треба працювати з елегазом, вести його облік і утилізувати. Відпадає й потреба в спеціальному обладнанні для відкачування та заправки газу, а також у навчанні персоналу роботі з ним. Для мережевої компанії це спрощує екологічну звітність і зменшує ризики, повʼязані з витоками парникового газу.

Номінальний струм приєднань становить до 630 А. Струм термічної стійкості дорівнює 16 кА протягом 3 с або 20 кА протягом 1 с, а струм електродинамічної стійкості відповідно 41,6 кА і 52 кА. Для вимикачів навантаження та заземлювачів виробник наводить класи електричної й механічної зносостійкості. Обладнання відповідає стандартам IEC 62271-1, -100, -102, -103, -105 і -200, які охоплюють загальні вимоги до комутаційної апаратури, вимикачі змінного струму, роз'єднувачі й заземлювачі, вимикачі навантаження, комбінації вимикачів навантаження із запобіжниками та КРУ в металевій оболонці.

Компактна й легка конструкція зменшує площу під РП, тому evoFIX зручно ставити в тісні приміщення та малогабаритні КТП, а невелика маса спрощує вантажні роботи. Це помітно під час реконструкції старих ТП, коли новий моноблок треба занести через вузькі двері чи спустити в підвал без крана. Габарити дають змогу ставити його на місце старих повітряних комірок зі звільненням частини приміщення. Архітектура модульна, і моноблок можна гнучко розширювати новими приєднаннями. Як опцію пропонують вбудовані датчики напруги та струму, які заміняють громіздкі вимірювальні трансформатори й передають сигнали для захисту, обліку та телемеханіки.

Під час вибору evoFIX звіряють схему приєднань, потрібний струм термічної стійкості з розрахунком струмів короткого замикання в точці встановлення, тип приводів і потребу в дистанційному керуванні. Дані буклета Efacec застерігає як такі, що можуть змінюватися й не мають договірної сили, тому параметри для проєкту уточнюють у виробника. Перехід на моноблок без елегазу має сенс там, де оператор мережі планує жорсткіші екологічні вимоги до обладнання.

Технічні характеристики
