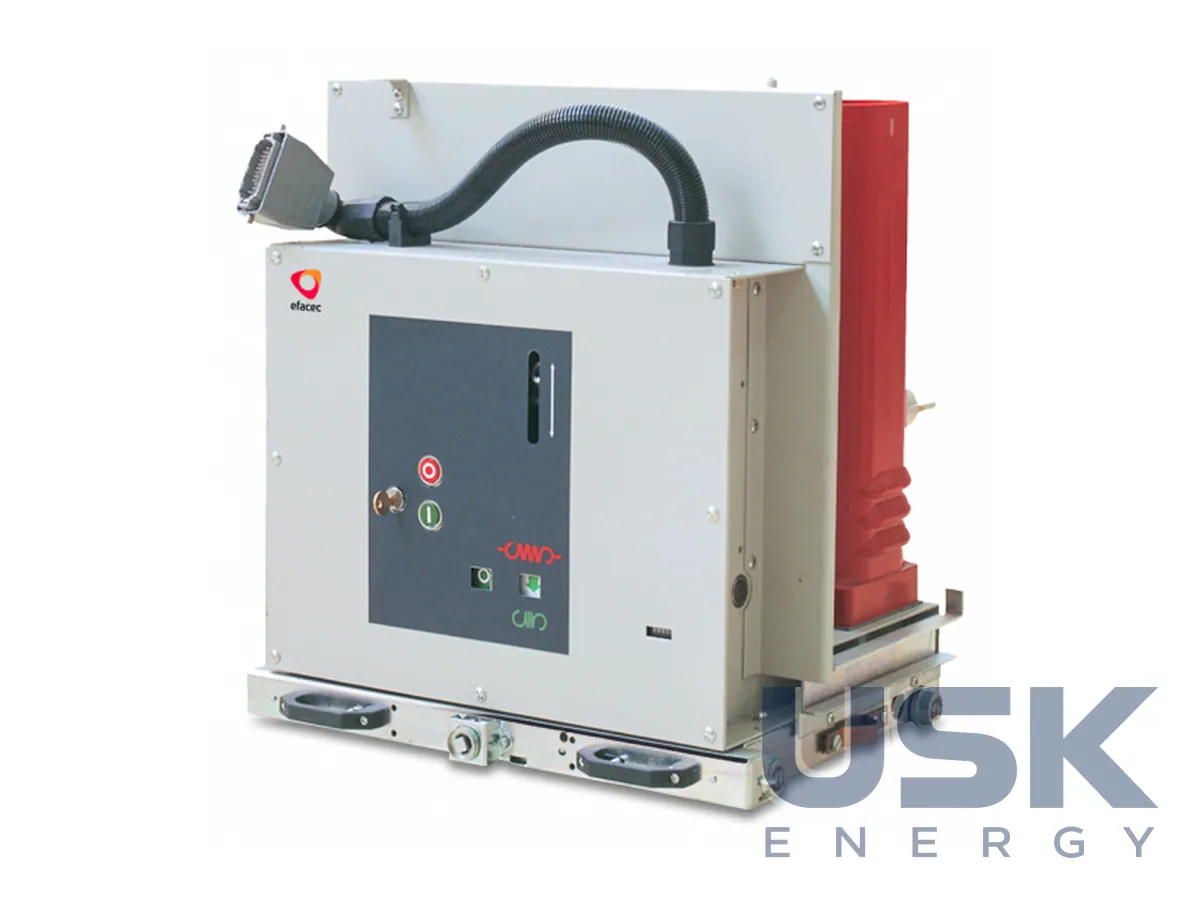

Efacec Divac — триполюсний вакуумний вимикач до 36 кВ

Опис

Efacec Divac належить до трифазних вакуумних вимикачів середньої напруги внутрішнього встановлення. Апарат має три полюси, по одному на кожну фазу, і розрахований на напругу до 36 кВ. Його монтують у комірки КРУ, де він комутує струми навантаження та вимикає струми короткого замикання. У лінійці Efacec Divac стоїть поруч із повітряними КРУ первинного розподілу, і в мережах середньої напруги він підходить за умови, що номінальні параметри конкретного виконання відповідають класу мережі. Вимикач однаково придатний для КРУ підстанцій енергокомпаній і для розподільних пристроїв промислових підприємств, де він живить двигуни, печі, перетворювачі та цехові трансформатори.

Принцип роботи вакуумного вимикача простий. Контакти кожного полюса розходяться всередині герметичної вакуумної камери, дуга горить у парах металу контактів і гасне під час першого переходу струму через нуль, після чого проміжок швидко відновлює електричну міцність. Масла чи газу як дугогасного середовища немає, тому персоналу не треба контролювати тиск, доливати масло чи працювати з елегазом. Знос контактів невеликий, і вимикач витримує значну кількість комутацій, що важливо для часто перемиканих приєднань. Під час заміни старих масляних вимикачів на вакуумні зникає ризик пожежі від викиду масла, а сам апарат стає легшим і компактнішим.

У розподільному пристрої Divac ставлять на вводах від трансформатора, на відхідних лініях і в секційних комірках. На вводі він відключає трансформатор у разі пошкодження й під час оперативних перемикань, на лінії працює разом з релейним захистом, а секційний вимикач поділяє збірні шини на секції, які живляться від різних джерел, і бере участь в автоматичному вводі резерву. Для частих комутацій двигунів, конденсаторних батарей чи печей вакуумна технологія також підходить, але в таких випадках треба перевіряти перенапруги й за потреби ставити обмежувачі.

Внутрішнє встановлення означає роботу в закритому приміщенні або в оболонці КРУ, захищеній від опадів і прямого сонця. Комірки Efacec з викотними вакуумними вимикачами на напругу до 36 кВ виробник пропонує зі струмом до 4000 А і струмом вимикання до 50 кА, а також з цифровими реле захисту Efacec. Конкретні номінали самого Divac на сторінці не наведено, тож їх треба уточнити в документації.

Під час вибору вимикача звіряють номінальну напругу, номінальний струм, струм вимикання з розрахунком струмів короткого замикання, тип приводу та напругу оперативного живлення. Також перевіряють сумісність з коміркою за габаритами, системою викочування й блокуваннями. Обслуговування зводиться до періодичного огляду приводу, змащення механізму, перевірки ходу контактів і контролю зносу за лічильником операцій, бо вакуумну камеру не відкривають. Стан вакууму за потреби перевіряють випробуванням підвищеною напругою на розімкнених контактах. Коли ресурс камери вичерпано, її міняють на нову, а решту механізму залишають у роботі.

Технічні характеристики

Коди для митного оформлення

Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
