Arteche SDR-TS — реклоузер однофазно-трифазний (triple-single) 27 кВ

Опис

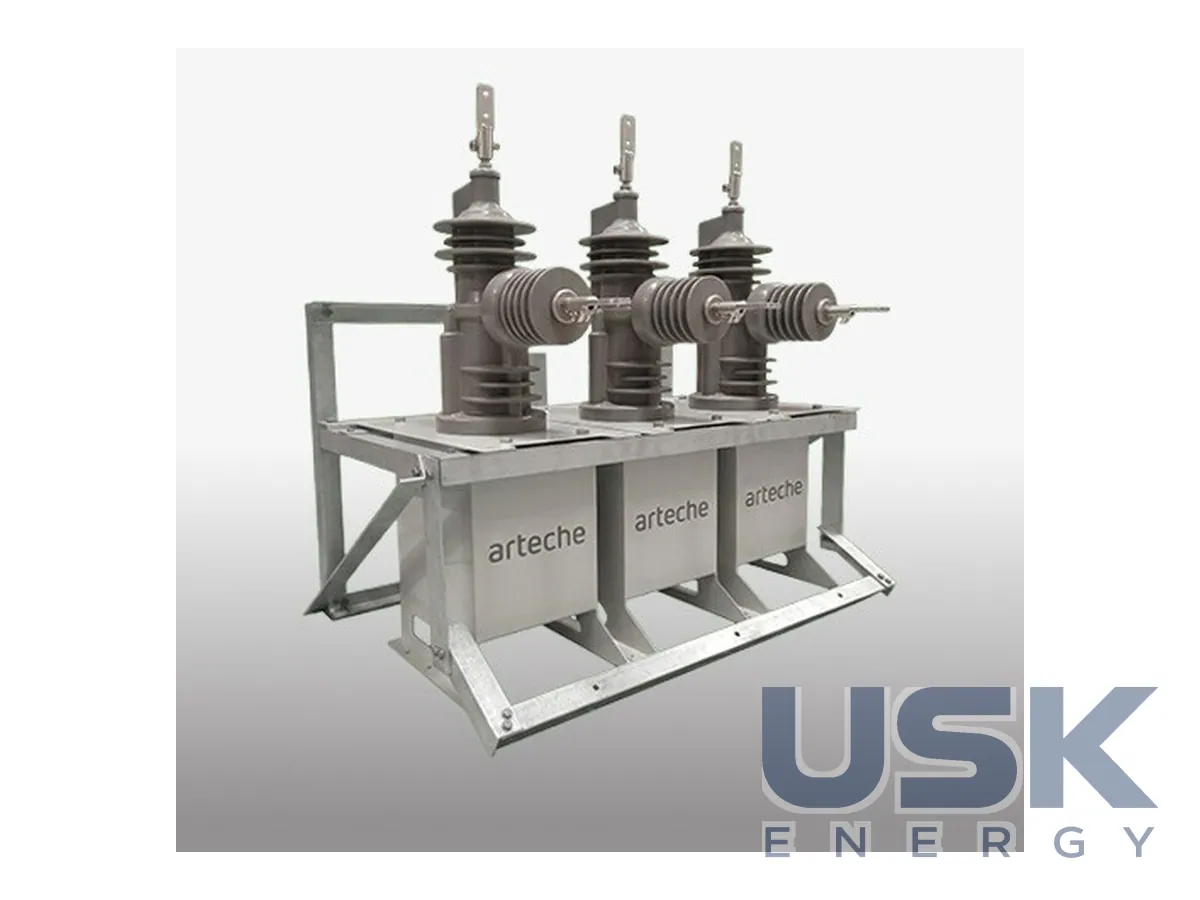

Реклоузер SDR-TS в Arteche побудовано за схемою triple-single, тобто з трьох однофазних комутаційних модулів. Кожен модуль розміщено в окремому баку з власною вакуумною камерою та приводом, зазвичай усі три модулі кріпляться на спільній монтажній конструкції на опорі ПЛ, а керує ними спільний контролер. Номінальна напруга апарата становить 27 кВ. Така схема відрізняється від звичайного трифазного реклоузера, де три полюси механічно пов’язані й завжди відключаються разом.

Сенс пофазного виконання пов’язаний з характером пошкоджень на повітряних лініях. Більша частина коротких замикань на ПЛ однофазна й тимчасова. Гілка торкається одного проводу, птах сідає на ізолятор, блискавка перекриває одну гірлянду. Звичайний трифазний реклоузер у такому разі відключає всю лінію, і без живлення на час циклу АПВ лишаються всі споживачі. SDR-TS при пошкодженні фази вимикає тільки її, інші фази лінії залишаються в роботі. Для однофазних споживачів на двох справних фазах перерви немає зовсім, а після успішного повторного ввімкнення пошкоджена фаза повертається в роботу.

Контролер може працювати й у трифазному режимі, коли це потрібно. Якщо пошкодження стійке, багатофазне або до лінії підключено трифазні двигуни, які погано переносять неповнофазний режим, логіка захисту відключає всі три модулі одночасно й блокує їх спільно. Вибір режиму для кожного типу пошкодження задається уставками й погоджується з мережевою компанією. На фідерах із переважно однофазним побутовим навантаженням пофазний режим помітно знижує кількість відключених споживачів і показники перерв в електропостачанні.

Як контролер застосовується реле SEL. Для багатьох мережевих компаній це знайома платформа, на якій уже налаштовано захисти підстанцій, тому персоналу не треба опановувати нове програмне забезпечення, а уставки й логіка переносяться зі звичних шаблонів. Arteche позиціонує SDR-TS для функцій автоматизації розподільних мереж та інших застосувань Smart Grid. Реклоузер можна включати в схеми автоматичного секціонування й відновлення живлення разом з іншими апаратами на фідері, а зв’язок із диспетчерським пунктом організовується засобами контролера.

Апарат відповідає стандартам ANSI/IEEE C37.60 та IEC 62271-111, встановлення зовнішнє, на опорі ПЛ. Вакуумне дугогасіння не потребує обслуговування дугогасного середовища, оливи й елегазу в модулях немає. Під час замовлення зазначають напругу мережі, номінальний струм і струм відключення, режими роботи (пофазний, трифазний або комбінований), тип контролера й протокол зв’язку, схему живлення кіл керування та комплект кріплення під конкретний тип опори. Перед введенням у роботу уставки погоджують із захистами живильної підстанції та сусідніх апаратів, а також перевіряють, як неповнофазний режим позначиться на трифазних споживачах і на захисті від замикань на землю. Неповнофазний режим на лінії з ізольованою нейтраллю впливає на роботу сигналізації замикань на землю, і це варто перевірити заздалегідь.

Технічні характеристики

Коди для митного оформлення

Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
