Efacec Revac — реклоузер з твердою ізоляцією до 36 кВ

Опис

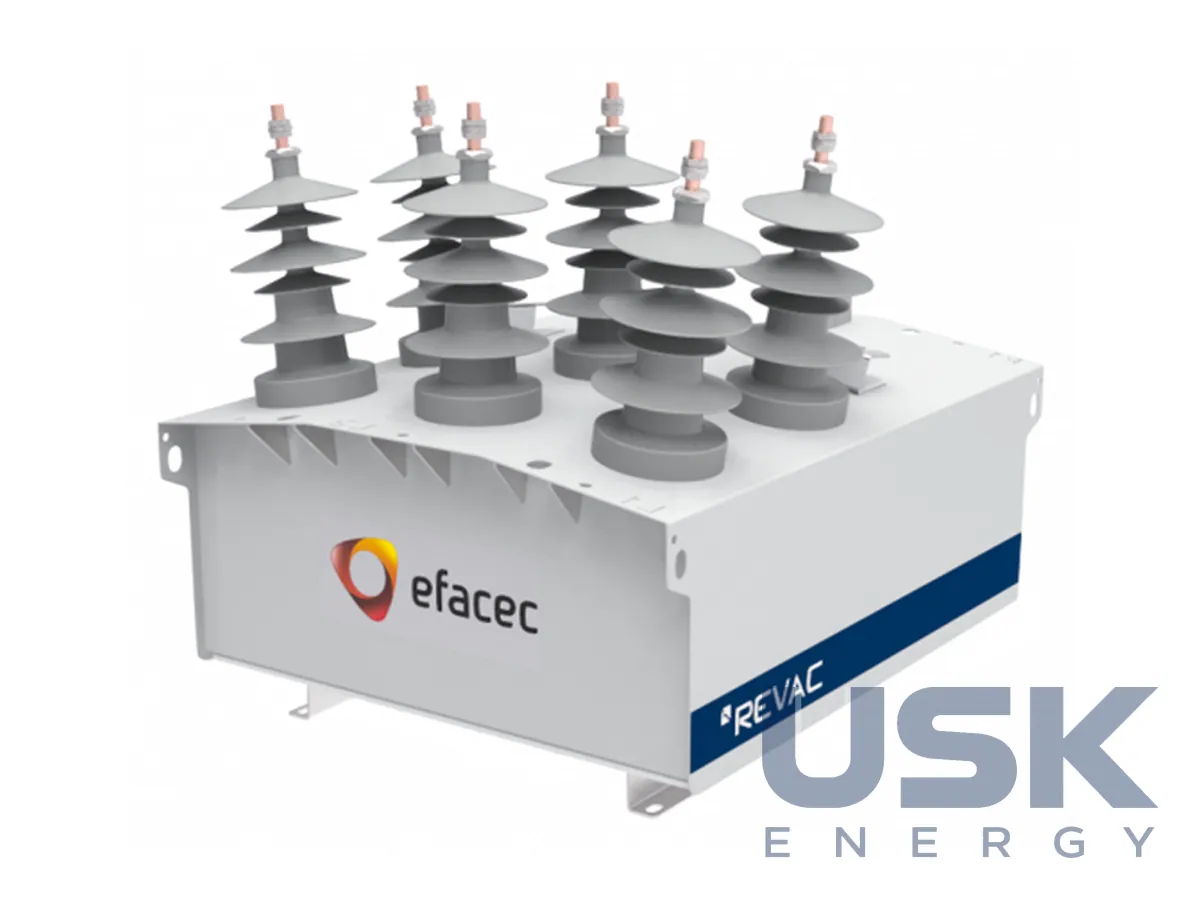

Efacec Revac належить до реклоузерів, тобто вакуумних вимикачів з власною автоматикою, які ставлять безпосередньо на опору повітряної лінії. Апарат розрахований на напругу до 36 кВ і працює в наружному встановленні просто неба. У портфелі Efacec Revac входить до обладнання вторинного розподілу, а португальській компанії EDP виробник постачає реклоузери та лінійні вимикачі для ПЛ у межах співпраці, що триває вже 50 років.

Головне завдання реклоузера полягає в автоматичному повторному вмиканні. Більшість замикань на повітряних лініях середньої напруги нестійкі, бо їх спричиняє гілка, що торкнулася проводу, птах, перекриття забрудненого ізолятора під час дощу чи грозовий розряд. Реклоузер вимикає ділянку, витримує паузу, за яку дуга згасає й ізоляція відновлюється, і вмикає лінію знову. Якщо пошкодження зникло, споживачі отримують живлення через лічені секунди й не чекають приїзду бригади. Якщо ж замикання стійке, після заданої кількості спроб апарат лишається вимкненим. Зазвичай налаштовують одне-два швидкі повторні вмикання і ще одне з довшою паузою, а точну програму обирає служба релейного захисту під характер лінії. На лініях з великою часткою кабельних ділянок кількість повторних вмикань обмежують, бо пошкодження в кабелі майже завжди стійке.

Друга функція повʼязана з секціонуванням. Довгу сільську лінію ділять на ділянки кількома реклоузерами, узгодженими за часом і струмом спрацювання. Під час стійкого пошкодження вимикається тільки найближчий до місця аварії апарат, а ділянки до нього залишаються під напругою. Так скорочується кількість споживачів, які відчувають перерву, а бригада швидше знаходить пошкоджену ділянку, бо її межі вже відомі за станом реклоузерів. На лініях з відгалуженнями реклоузер ставлять на початку великого відгалуження, щоб аварія на ньому не вимикала магістраль. Для кільцевих схем з двостороннім живленням один з апаратів працює як точка нормального розриву і замикається автоматикою, коли зникає напруга з основного боку.

Ізоляція Revac тверда. Полюси з вакуумними камерами залиті в ізоляційний компаунд, тож на опорі немає газу, тиск якого треба контролювати, і немає масла, яке може витекти чи загорітися. Для обладнання, що роками висить на опорі під дощем, снігом і сонцем, це суттєво спрощує експлуатацію, адже обслуговування зводиться до періодичного огляду, перевірки шафи керування та акумуляторів живлення автоматики. Відсутність елегазу знімає й питання утилізації наприкінці терміну служби.

Під час проєктування визначають місця встановлення реклоузерів на лінії, уставки струмового захисту, кількість циклів АПВ і тривалість пауз, а також схему живлення шафи керування. Для включення в систему диспетчерського керування реклоузер підключають каналом звʼязку до SCADA, і диспетчер бачить стан апарата, струми навантаження та записи аварійних подій. Номінальний струм, струм вимикання та комплектацію шафи керування Revac на сторінці виробника не наведено, тому ці дані треба уточнити в документації Efacec до замовлення та звірити з розрахунком струмів короткого замикання вздовж лінії.
