Lucy Electric AirTec LX — опорний вакуумний вимикач навантаження з твердою ізоляцією до 38 кВ (без SF6)
Опорний вакуумний вимикач навантаження Lucy Electric AirTec LX з твердою ізоляцією на 12, 24 або 38 кВ і номінальний струм 630 або 800 А, без SF6. Працює як вимикач навантаження або секціоналізатор на повітряних розподільних лініях.
- Номінальна напруга
- 12 / 24 / 38 кВ
- Номінальний струм
- 630 / 800 А
- Імпульсна витримувана напруга
- до 150–170 кВ
- Ізоляція
- тверда, вакуумні камери, без SF6
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис

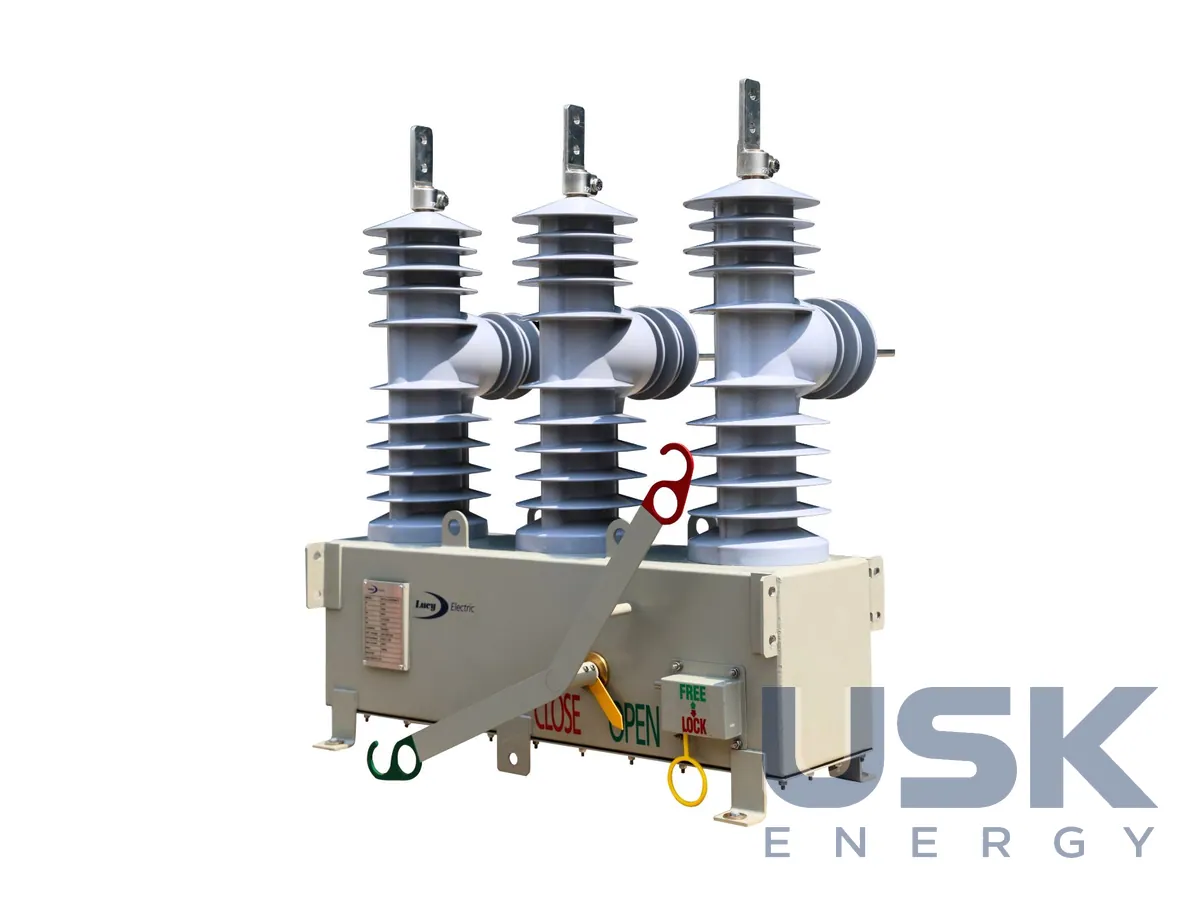

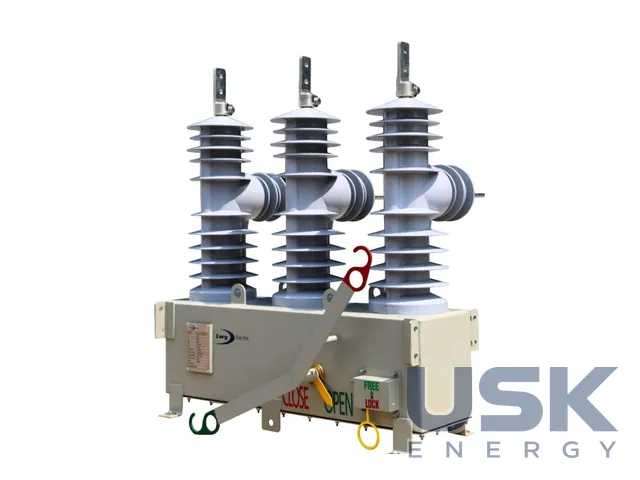

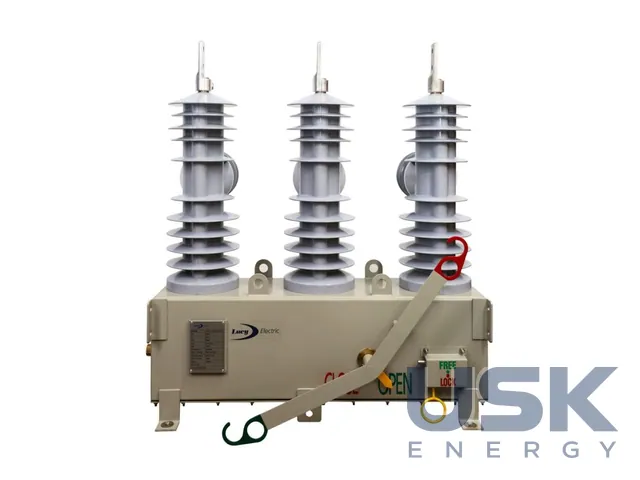

AirTec LX випускає британська Lucy Electric. Це вимикач навантаження (LBS) для встановлення на опорі повітряної лінії СН, з твердою ізоляцією і вакуумними дугогасними камерами. Елегаз в апараті не застосовують, тому він підходить мережевим компаніям, яким за вимогами регулятора треба відмовлятися від парникових газів у новому обладнанні. Апарат випускають на 12, 24 і 38 кВ. Номінальний струм і вимикальна здатність за навантаженням 630 А у виконаннях на 12 і 24 кВ і 800 А на 38 кВ. З ним на ПЛ виконують звичайне секціонування, а в разі підключення до RTU Gemini апарат стає дистанційно керованим вимикачем навантаження або секціоналізатором для автоматичної локалізації пошкоджень.
Вакуумна камера витримує значно більшу кількість комутацій і частіші операції без обслуговування, ніж повітряний чи газовий апарат. Час гасіння дуги менше 0.5 періоду, контакти зношуються повільно. Незалежні пружинні й моторні приводи виконують швидке вимкнення і швидке ввімкнення за час менше 0.65 с. Клас механічної стійкості 2 x M2, ресурс десять тисяч механічних операцій. Розрахунковий строк служби виробник вказує від 35 років.
Ізоляційні параметри залежать від класу напруги. Імпульсна витримувана напруга (пік) 150 кВ для 12 і 24 кВ і 170 кВ для 38 кВ. Випробувальна напруга промислової частоти (rms) 60 кВ і 80 кВ відповідно. Струм термічної стійкості 16 кА протягом 3 с, струм увімкнення на КЗ 41,6 кА пік, однаковий для всіх трьох виконань. Зовнішню ізоляцію виконано з HCEP, цей матеріал добре працює в забрудненому повітрі, на морському узбережжі і за сильного ультрафіолету. Корпус з нержавної сталі не іржавіє, конструкцію розраховано на встановлення в загальнодоступних місцях, вона стійка до вандалізму. Ступінь захисту оболонки підтверджено за IEC 60529, вона не пропускає пил і воду і закриває внутрішні частини від дотику.
Керування можна організувати трьома способами. Монтер перемикає апарат із землі ізолювальною штангою, оператор працює з місцевого пульта, а диспетчер подає команди дистанційно. Апарат можна поставити спершу з ручним керуванням і згодом додати RTU Gemini, коли ділянку включають до системи автоматизації. Через Gemini доступні віддалений моніторинг, автоматичне керування і логіка секціонування, наприклад швидке виявлення пошкодження, відокремлення пошкодженої ділянки і подача живлення на непошкоджені. Для персоналу передбачено блокування та ізоляцію, розраховану на безпечне обслуговування.
Апарат пройшов повні типові випробування за IEC 62271-1:2017 і IEC 62271-103:2021 (вимикачі та вимикачі-роз'єднувачі внутрішнього і зовнішнього встановлення 1kV–52kV). Кожен екземпляр перевіряють в акредитованих лабораторіях Lucy Electric, результати підтверджують незалежні лабораторії. Для контролю мережі НН на тих самих опорах Lucy Electric пропонує окремий монітор MCU106. Менше виїздів бригад і дистанційне перемикання безпосередньо знижують експлуатаційні витрати на ділянці ПЛ.
Технічні характеристики
| Номінальна напруга | 12 / 24 / 38 кВ |
|---|---|
| Номінальний струм | 630 / 800 А |
| Імпульсна витримувана напруга | до 150–170 кВ |
| Ізоляція | тверда, вакуумні камери, без SF6 |
| Керування | штангою, місцеве або дистанційне (з RTU Gemini) |
Запит ціни та строку поставки
Lucy Electric AirTec LX — опорний вакуумний вимикач навантаження з твердою ізоляцією до 38 кВ (без SF6), Lucy Electric. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8535 30 10 00 (до 72,5 кВ) |
|---|---|
| HS, 6 знаків | 8535 30 |
| CN (ЄС) | 8535 30 10 (до 72,5 кВ) |
| HTSUS (США) | 8535 30 00 80 |
| Митний тариф КНР | 8535 30 90 90 (1–72,5 кВ) |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
На які напруги випускається AirTec LX?
На 12, 24 або 38 кВ, номінальний струм 630 або 800 А. Імпульсна витримувана напруга до 150–170 кВ.
Чи є в апараті елегаз?
Ні, ізоляція тверда, дуга гаситься у вакуумних камерах, SF6 не застосовується.
Як керувати вимикачем дистанційно?
Дистанційне керування реалізується через RTU Gemini. Також можливе місцеве керування і керування штангою.
