Lucy Electric Aegis Plus — RMU з елегазовою ізоляцією 12–24 кВ із вбудованим RTU
RMU Lucy Electric Aegis Plus з елегазовою ізоляцією на 12, 17,5 або 24 кВ і струм до 630 А, із вбудованим RTU Gemini 3. Кабелі підключаються спереду, апарат готовий до роботи в Smart Grid.
- Номінальна напруга
- 12; 17,5; 24 кВ
- Номінальний струм
- до 630 А
- Ізоляція
- SF6
- Комутація
- до 5 функцій в одному баку, вимикач з АПВ, АВР
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис

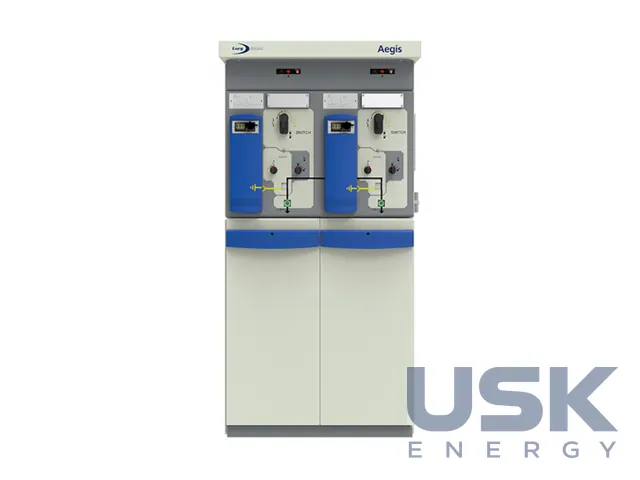

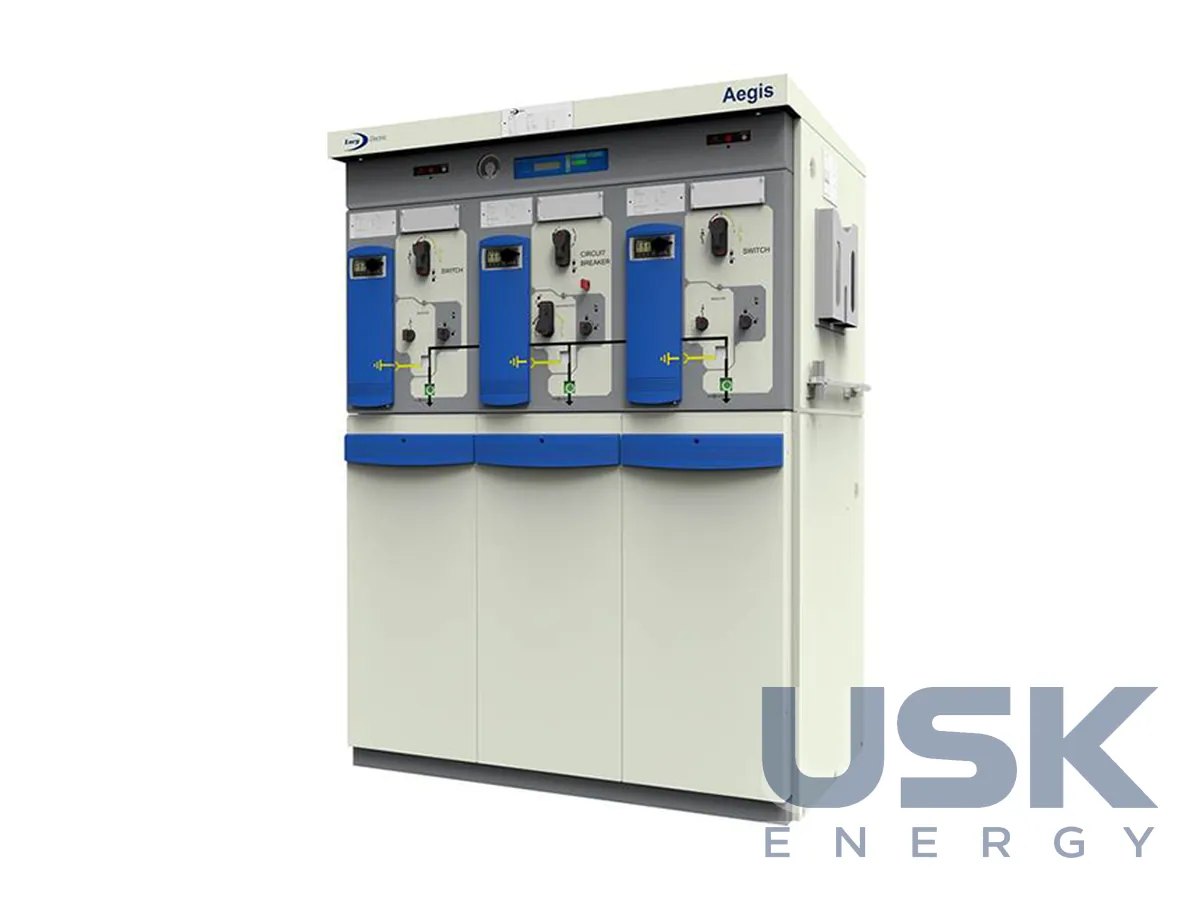

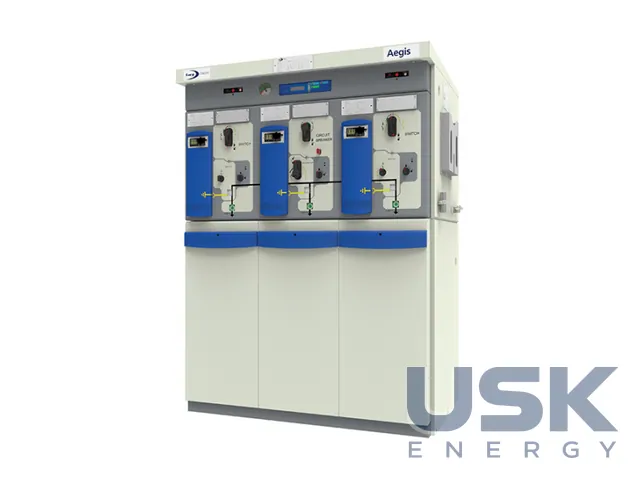

Aegis Plus у Lucy Electric розвиває серію RMU Aegis з фронтальним вводом кабелів. Головне нововведення стосується автоматизації. В апарат вбудовано RTU Gemini 3, тож RMU готовий до роботи в Smart Grid одразу після монтажу, без окремої шафи телемеханіки. RTU встановлюють на заводі у верхній відсік НН, тому на об'єкті не треба монтувати зовнішню шафу керування і прокладати до неї кабелі. Серію випускають на 12; 17,5; 24 кВ з номінальним струмом до 630 А, для внутрішнього і зовнішнього встановлення.

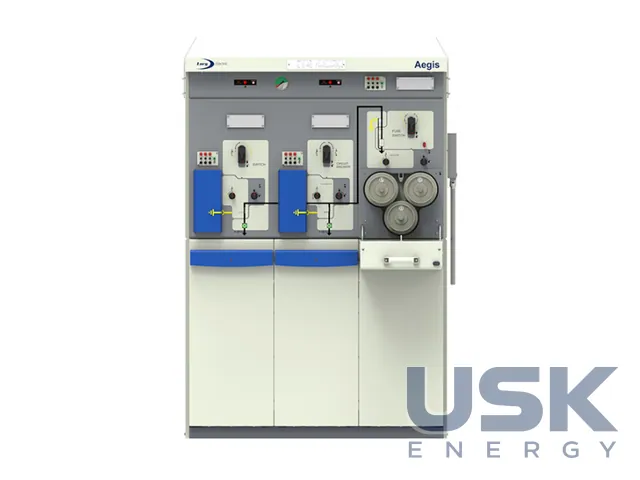

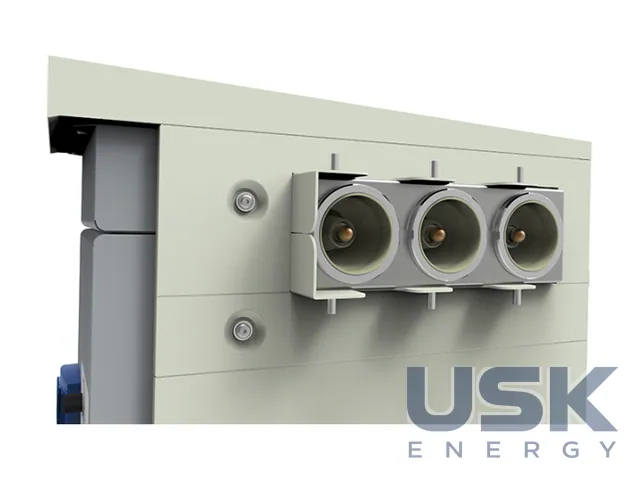

Усі комутаційні функції зібрано в одному запаяному баку з нержавної сталі з ізоляцією SF6. Конфігурації бувають від 1 до 5 функцій. До набору входять вимикачі навантаження на кільці, вакуумний вимикач з АПВ, схеми АВР. Є розширювані й нерозширювані виконання. У розширюваних модулях сусідні блоки з'єднують через прохідні ізолятори на верхніх бічних гранях, відстань між двома зчепленими RMU 60mm. Бічні розширювані блоки на 100mm вищі, зовнішні нерозширювані на 10mm. Внутрішнє виконання переводять у зовнішнє, ступінь захисту при цьому підвищується до IP54. Габарити порівняно з попередньою серією зменшено.

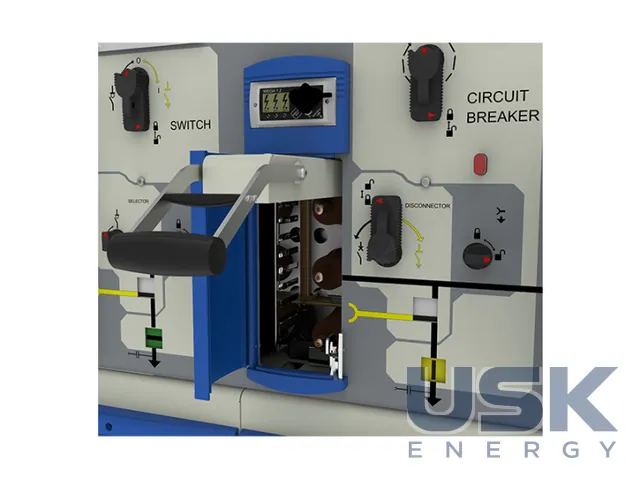

Баки випробувано на внутрішню дугу, на замовлення таку саму стійкість отримують і кабельні відсіки. Базовий клас AF захищає оператора спереду, на замовлення доступні AFL (спереду і збоку) та AFLR (спереду, збоку і ззаду). Механізми повністю зблоковано між собою електрично і механічно, вони замикаються навісними замками. Захист трансформатора або відхідної мережі виконують реле з власним живленням, які вимикають вимикач у разі КЗ, або запобіжник з витримкою часу (TLF). Реле мають набір уставок для селективності. Для пошуку пошкоджень рекомендовано покажчики КЗ SupaRule і Horstmann, для індикації напруги пропонують три типи VPIS за IEC 62271-206.
Кабелі підключають на прохідних ізоляторах DIN 400 Type C з болтовим з'єднанням M16 за EN50181. Однакові вводи стоять і на кільцевих вимикачах, і на вимикачі. Кабельний відсік просторий, у нього вміщуються кінцеві муфти різних типів. Пропонують додаткові хомути, ущільнення та обмежувачі перенапруг, які не дають імпульсам перевищити витримувану напругу RMU. Для живлення власних потреб можна поставити ТН на збірних шинах.
На замовлення в приводи вбудовують двигуни 24V DC, і разом з Gemini 3 вони дають дистанційне керування кільцевими вимикачами і вимикачем. Gemini 3 також виконує повне автоматичне введення резерву. Для комерційного обліку випускають блоки AMU з повітряною ізоляцією, розраховані на чотири схеми обліку і випробувані за IEC 62271-200. Конструкція відповідає IEC 62271-1. Під час експлуатації газову частину не розкривають, а на планових оглядах перевіряють покажчик тиску, приводи, блокування і кабельні приєднання. Для роботи на великій висоті над рівнем моря параметри уточнюють у виробника.
Технічні характеристики
| Номінальна напруга | 12; 17,5; 24 кВ |
|---|---|
| Номінальний струм | до 630 А |
| Ізоляція | SF6 |
| Комутація | до 5 функцій в одному баку, вимикач з АПВ, АВР |
| Стійкість до внутрішньої дуги | AFL / AFLR |
| Телемеханіка | вбудований RTU Gemini 3 |
| Виконання | внутрішнє і зовнішнє, розширюване і нерозширюване |
Запит ціни та строку поставки
Lucy Electric Aegis Plus — RMU з елегазовою ізоляцією 12–24 кВ із вбудованим RTU, Lucy Electric. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8537 20 91 00 (1–72,5 кВ) |
|---|---|
| HS, 6 знаків | 8537 20 |
| CN (ЄС) | 8537 20 91 (1–72,5 кВ) |
| HTSUS (США) | 8537 20 00 20 |
| Митний тариф КНР | 8537 20 90 00 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Яка телемеханіка вбудована в Aegis Plus?
Вбудований RTU Gemini 3, привід моторизований для телекерування.
Скільки функцій розміщується в одному баку?
До 5 функцій, зокрема вимикач з АПВ і АВР.
На які напруги випускається RMU?
На 12, 17,5 або 24 кВ, номінальний струм до 630 А, стійкість до дуги AFL / AFLR.
