Lucy Electric Sabre — RMU з елегазовою ізоляцією до 24 кВ з бічним/заднім уведенням кабелів
RMU Lucy Electric Sabre з елегазовою ізоляцією на напругу до 24 кВ і струм до 630 А, з бічним або заднім уведенням кабелів. Всепогодний апарат для вторинного розподілу з вбудованими засобами випробування кабелів.
- Номінальна напруга
- до 24 кВ
- Номінальний струм
- до 630 А
- Комутація
- вакуумний вимикач, вимикач навантаження SF6
- Ступінь захисту
- IP54
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис

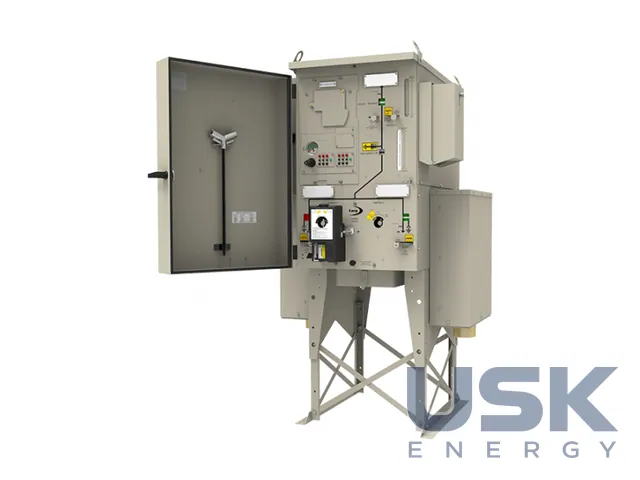

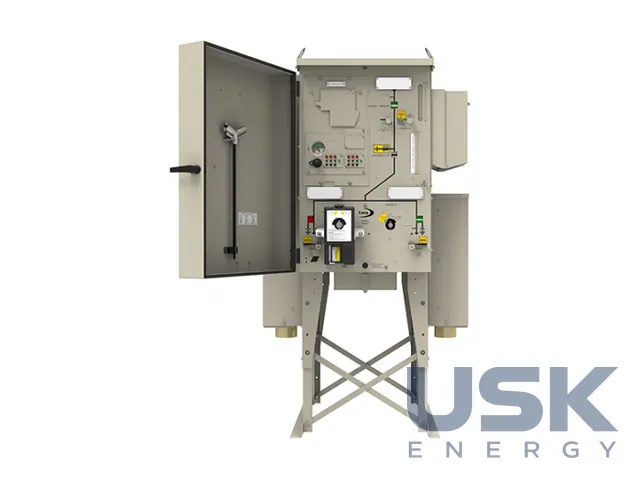

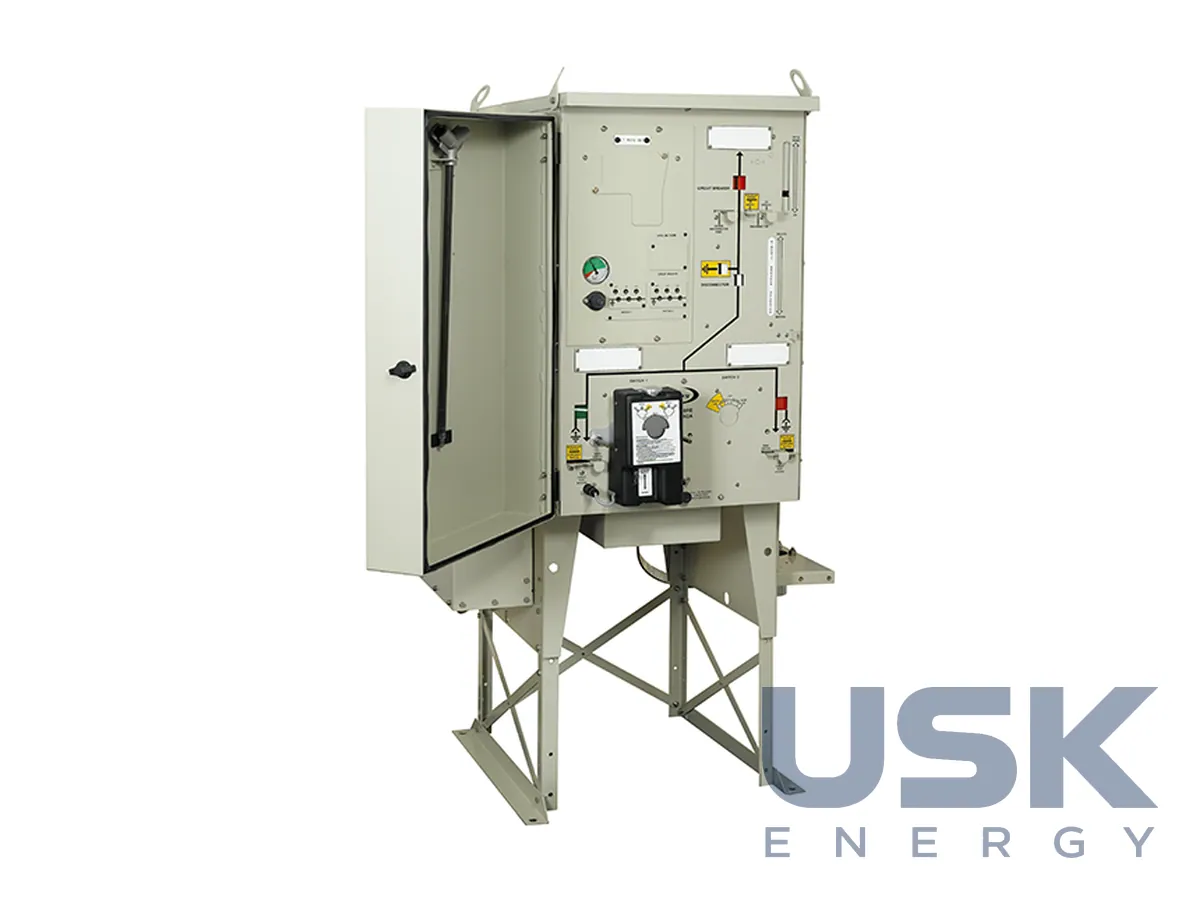

Серію Sabre від Lucy Electric розраховано на вторинні розподільні мережі з напругою до 24 кВ і номінальним струмом до 630 А. Кабелі в цих RMU підключають збоку або ззаду, а не з фасаду, це зручно в кіосках і під час встановлення апарата безпосередньо на трансформатор. Виконання всепогодне, зі ступенем захисту IP54, тому той самий апарат ставлять і в приміщенні, і надворі. RMU буває окремостоячим і змонтованим на трансформаторі, нерозширюваним, розширюваним і модульним. Разом із шафою НН Sabre на розподільному трансформаторі утворює недорогу зовнішню комплектну підстанцію.
Усі комутаційні функції ізольовано SF6 і запаяно в баку з нержавної сталі, витік газу менше 0.1% на рік. Кільцеві лінії комутує вимикач навантаження SF6, відгалуження на трансформатор захищає вакуумний вимикач. Типові конфігурації за каталогом такі. VRN2a і VRE2a на 12/15.5kV мають 2 кільцеві вимикачі 630A і 1 вакуумний вимикач 250A. VRN6a і VRE6a на 12/15.5kV мають вимикач 250/630A. VRNFS на 17.5KV і VRN24 на 24kV комплектують вимикачем 400A. Апарат працює за температури навколишнього повітря від -25°C до 60°C і на висоті до 1000m без зниження параметрів.

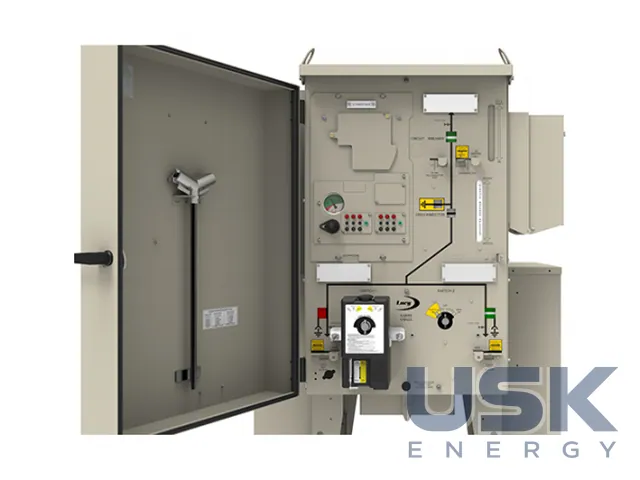

Газові баки випробувано на внутрішню дугу. Кабельні відсіки в базовому варіанті такої стійкості не мають, на замовлення їх роблять стійкими до дуги 12.5kA 1sec або 20kA 1 sec. Механізми повністю зблоковано, вони замикаються навісними замками. На моделях 630 А вбудовано засоби випробування кабелів кільця і відгалуження, кабелі перевіряють без від'єднання. Систему індикації напруги VPIS за IEC 62271-206 ставлять на замовлення. Сигнал вона отримує від ємнісного подільника в прохідних ізоляторах, а неонові лампи з кнопками показують наявність напруги без зовнішніх щупів. Для телесигналізації є контакти положення вимикачів (1N/O,1N/C і 2N/O, 2NC).
Захист трансформатора виконують електронні реле з власним живленням або запобіжники з витримкою часу (TLF). Реле живляться від своїх ТС і не залежать від зовнішнього джерела, поріг спрацювання 0,2xIn за однофазного і 0,1xIn за трифазного КЗ. Систему TLF розроблено за EA 41-26 з плавкими вставками за ENA TS 12-6 розміром 57mm x 13mm. Кабелі кільця підключають на ізоляторах DIN 400 type C з міжфазною відстанню 125mm, на відгалуженні стоять паралельні ізолятори з перехідником на DIN 400 type C. На VRNFS і VRN24 ізолятори DIN 400 type C стандартні. Ввід кабелів зверху дає IP50 (лише для приміщень), знизу IP54, сальники добирають під трижильний або три одножильні кабелі.
Для телекерування в приводи ставлять двигуни 24V DC, їх живить RTU Gemini. Апарат відповідає IEC 62271-1, -100, -102, -103, -105, -200, реле відповідають IEC 60255. Обслуговування майже не потрібне, під час огляду перевіряють тиск газу, приводи і кабельні муфти.
Технічні характеристики
| Номінальна напруга | до 24 кВ |
|---|---|
| Номінальний струм | до 630 А |
| Комутація | вакуумний вимикач, вимикач навантаження SF6 |
| Ступінь захисту | IP54 |
| Виконання | окремо стояче або на трансформатор; розширюване і модульне |
| Стандарти | IEC 62271-1, -100, -102, -103, -105, -200 |
Запит ціни та строку поставки
Lucy Electric Sabre — RMU з елегазовою ізоляцією до 24 кВ з бічним/заднім уведенням кабелів, Lucy Electric. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8537 20 91 00 (1–72,5 кВ) |
|---|---|
| HS, 6 знаків | 8537 20 |
| CN (ЄС) | 8537 20 91 (1–72,5 кВ) |
| HTSUS (США) | 8537 20 00 20 |
| Митний тариф КНР | 8537 20 90 00 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Яким стандартам відповідає Sabre?
IEC 62271-1, -100, -102, -103, -105 і -200.
Чи можна встановити Sabre на трансформатор?
Так, RMU ставлять на трансформатор або окремо. Ступінь захисту IP54, виконання всепогодне.
Які комутаційні апарати застосовано?
Вакуумний вимикач і вимикач навантаження з елегазом SF6, номінальний струм до 630 А.
