Lucy Electric Aegis 36 — RMU з елегазовою ізоляцією до 38 кВ для мереж, ВЕС і СЕС
RMU Lucy Electric Aegis 36 з елегазовою ізоляцією на напругу до 38 кВ і номінальний струм 630 А. Компактний апарат для вторинних розподільних мереж, вітрових і сонячних електростанцій.
- Номінальна напруга
- до 38 кВ
- Номінальний струм
- 630 А
- Конструкція
- 3 або 4 функції в одному баку з нержавіючої сталі з SF6
- Вимикач
- вакуумний, з великим набором реле
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис

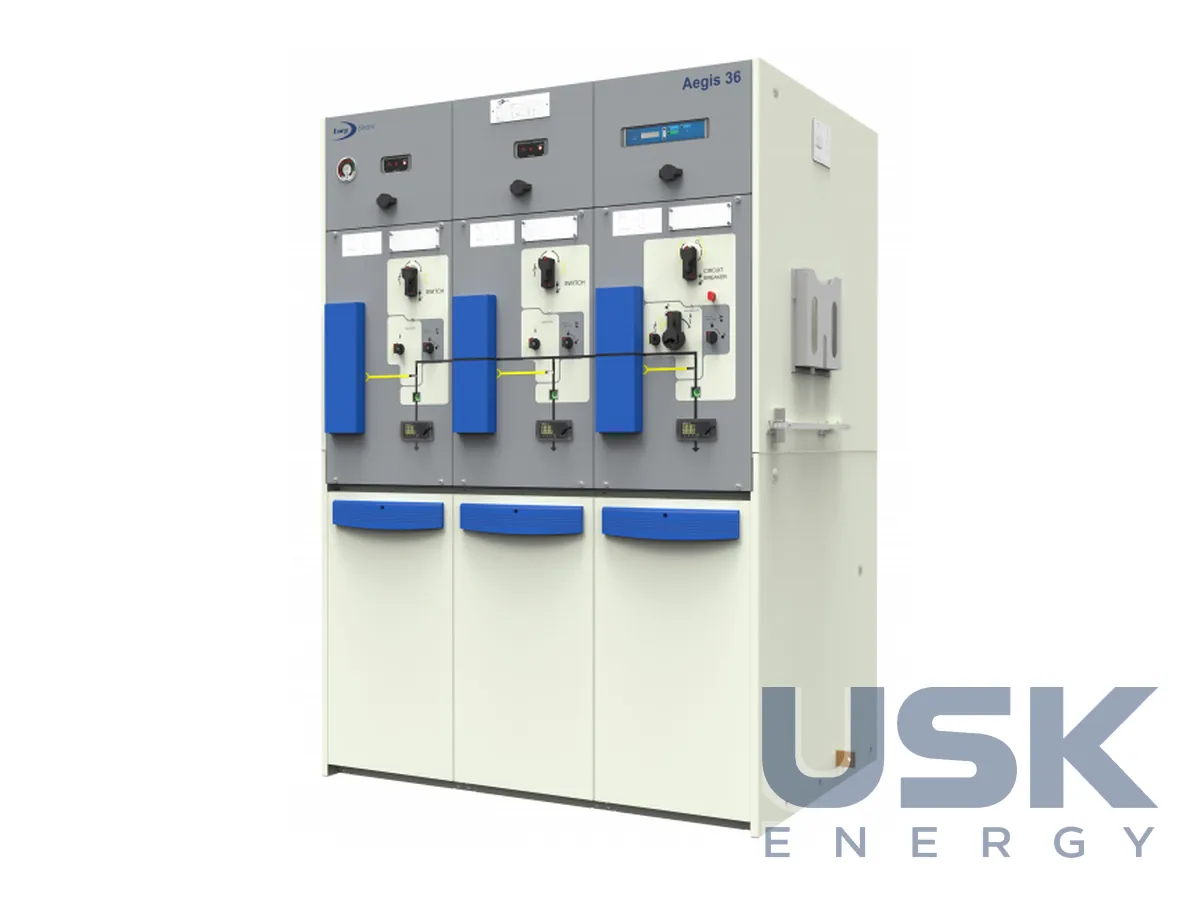

Aegis 36 виріс із сімейства Aegis Plus і орієнтований на вторинні розподільні мережі, вітрові та сонячні електростанції. Lucy Electric вказує для серії напругу до 38 кВ і номінальний струм 630 А. RMU випускають для внутрішнього і зовнішнього встановлення, внутрішнє виконання можна переобладнати на зовнішнє з підвищенням ступеня захисту. Компактні габарити підходять для міні-підстанцій, а моторизовані приводи і RTU роблять апарат частиною системи SCADA. У колекторних мережах ВЕС і СЕС такий RMU стоїть біля кожного блочного трансформатора або на кільці між ними.

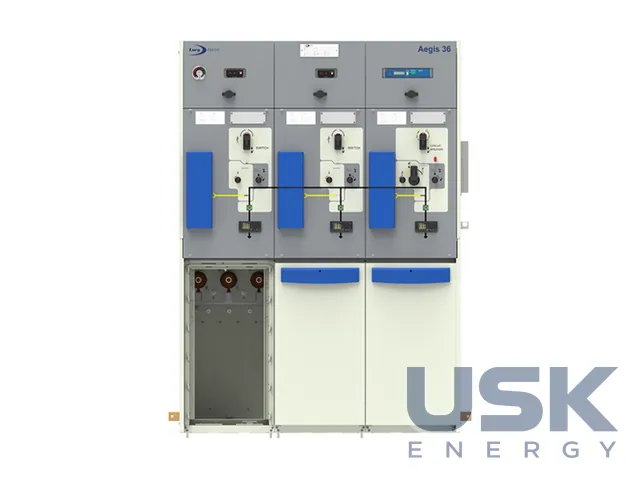

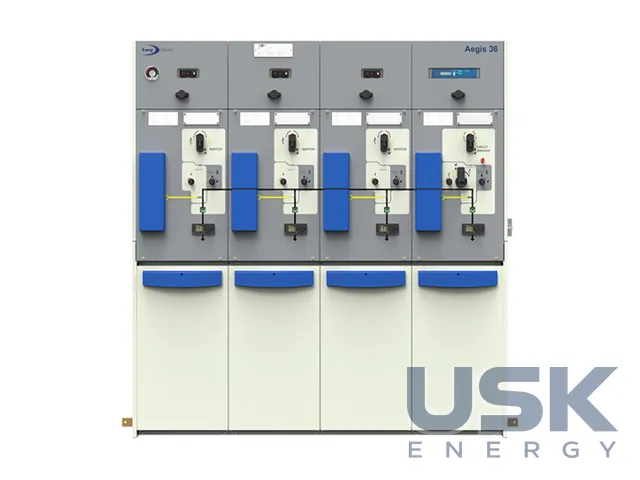

В одному запаяному баку з нержавної сталі, звареному роботом, розміщено 3 або 4 функції з ізоляцією SF6. Баки випробувано на внутрішню дугу, на замовлення таку саму стійкість отримують і кабельні відсіки. Стандартно апарат має класи AF (захист оператора спереду), AFL (спереду і збоку) та AFLR (спереду, збоку і ззаду). Зовнішній кожух виконано з оцинкованої сталі з порошковою фарбою, запеченою в печі, щоб протистояти погоді та агресивній атмосфері. У технічній документації наведено параметри для 36kV, 50/60Hz і 630A. Струм термічної стійкості 21kA або 25 kA (1 s і 3 s), струм увімкнення 52.5kA або 62.5/65kA, імпульсна витримувана напруга 170kVp і 195/220kVp.

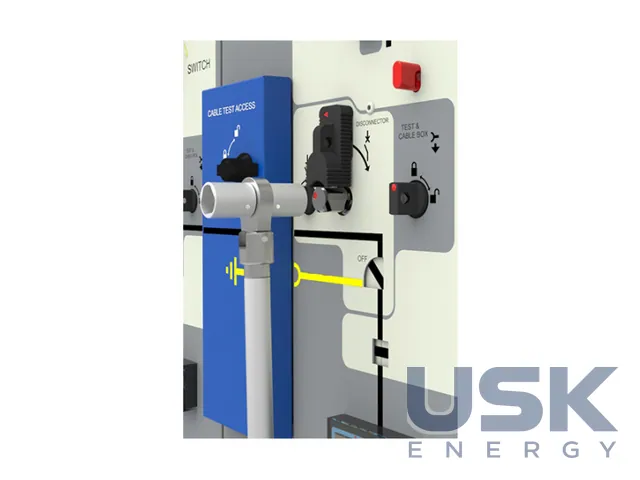

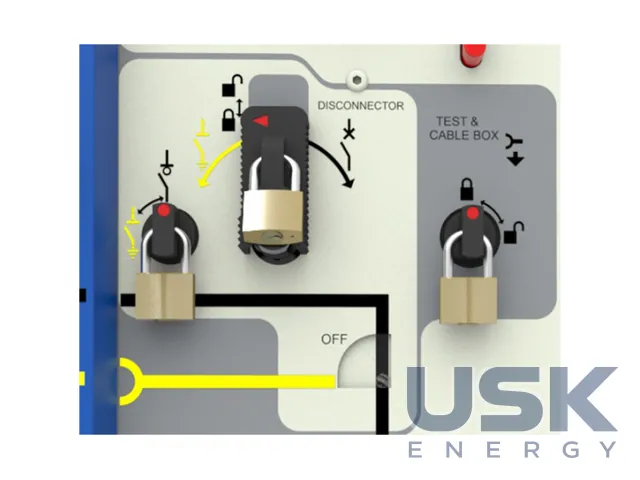

Вакуумний вимикач захищає трансформатор або відхідну мережу і працює з широким набором реле, як із власним живленням від ТС, так і з допоміжним. Реле мають різні уставки для селективного захисту мережі. Lucy Electric рекомендує покажчики проходження КЗ SupaRule і Horstmann, на запит ставлять прилади інших виробників. Для контролю наявності напруги доступні два типи VPIS за IEC 62271-206. Кабелі підключають спереду на прохідних ізоляторах DIN 400 тип C. Передбачено вбудоване заземлення і випробувальні виводи з повним блокуванням, доступ до них відкривається через окремі дверцята на фасаді. Для контролю газу є три варіанти індикаторів тиску.

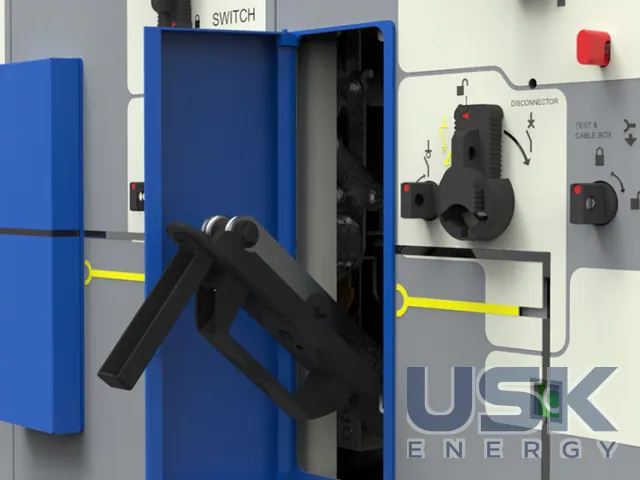

На замовлення в приводи ставлять вбудовані двигуни 24V DC. Разом з RTU Gemini 3 вони дають дистанційне керування кільцевими вимикачами і вимикачами, а також автоматичне введення резерву. Для комерційного обліку до RMU приєднують блоки обліку з повітряною ізоляцією (AMU), що пройшли типові випробування за IEC 62271-200, зі звичайними ТС і ТН класів точності 0.2 / 0.5 і потужністю від 5VA до 20VA.
Настанова з монтажу (грудень 2022) описує розпакування, перевірку функціонування, перевірку газу і кріплення до підлоги. Пакування, плівку і дерев'яні піддони після розпакування сортують і відправляють на перероблення. На дах RMU не можна ставити предмети. Обслуговування зводиться до огляду, перевірки тиску за індикатором і перевірки механізмів, оскільки газова частина запаяна.
Технічні характеристики
| Номінальна напруга | до 38 кВ |
|---|---|
| Номінальний струм | 630 А |
| Конструкція | 3 або 4 функції в одному баку з нержавіючої сталі з SF6 |
| Вимикач | вакуумний, з великим набором реле |
| Кабельні вводи | фронтальні, прохідні ізолятори DIN 400 тип C |
| Виконання | внутрішнє і зовнішнє |
Запит ціни та строку поставки
Lucy Electric Aegis 36 — RMU з елегазовою ізоляцією до 38 кВ для мереж, ВЕС і СЕС, Lucy Electric. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8537 20 91 00 (1–72,5 кВ) |
|---|---|
| HS, 6 знаків | 8537 20 |
| CN (ЄС) | 8537 20 91 (1–72,5 кВ) |
| HTSUS (США) | 8537 20 00 20 |
| Митний тариф КНР | 8537 20 90 00 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Скільки функцій може мати Aegis 36?
3 або 4 функції в одному баку з нержавіючої сталі, заповненому SF6.
Які кабельні вводи використовуються?
Фронтальні вводи на прохідних ізоляторах DIN 400 тип C.
Чи підходить Aegis 36 для ВЕС і СЕС?
Так, RMU на напругу до 38 кВ і 630 А застосовують на вітрових і сонячних електростанціях та в міні-підстанціях.
