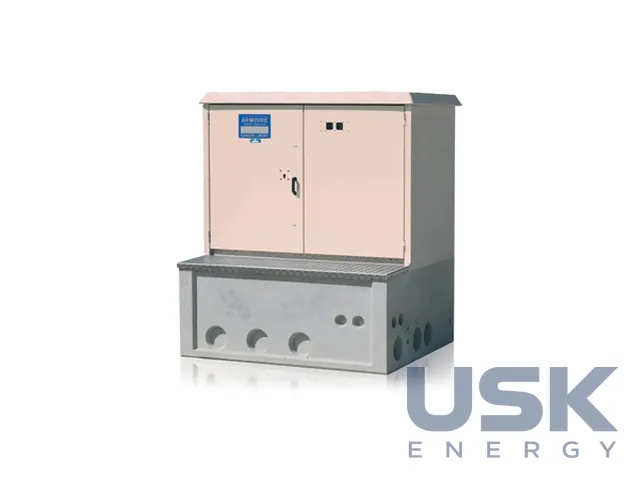

CAHORS NAUVA I — розширюваний пункт секціонування мережі СН
Бетонна шафа секціонування CAHORS NAUVA I для сільських кабельних мереж СН з РП Antares до 3 функціональних комірок. Пункт можна модернізувати на місці без повної заміни.
- РП СН
- Antares, до 3 функціональних комірок
- Конфігурації
- від AC2M до AC3T з розширенням на місці
- Керування мережею
- шафа ITI IControl-T або індикатор КЗ Sentinel
- Корпус
- бетон
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
NAUVA I виконано як шафу секціонування, яку Cahors ставить на підземних кабельних мережах СН у сільській місцевості. Через неї виконують звичайні оперативні перемикання в мережі, використовуючи компактне РП з повною ізоляцією. Усередині бетонної оболонки розміщують РП ANTARES за специфікацією HN 64-S-52, максимум 3 функціональні комірки. Кожна комірка може бути лінійною з вимикачем навантаження або коміркою допоміжного трансформатора. Поруч встановлюють обладнання керування мережею, шафу телекерування ITI IControl-T або автономний індикатор КЗ Sentinel за HN 45-S-51.
Головна особливість шафи полягає в можливості нарощувати її на місці. Базова конфігурація AC2M перетворюється на найповнішу AC3T без заміни шафи. Для цього додають комірки (лінійну та/або допоміжного трансформатора), електроприводи вимикачів, індикатори КЗ або шафи ITI з датчиками. Окрім AC2M і AC3T у лінійці є варіанти AC3M і ACT, у яких 2 вимикачі, причому 1 з них моторизований і підключений до інтерфейсу телекерування ITI. Мережева компанія починає з простого пункту і згодом додає телемеханіку, коли до ділянки доходить програма автоматизації.

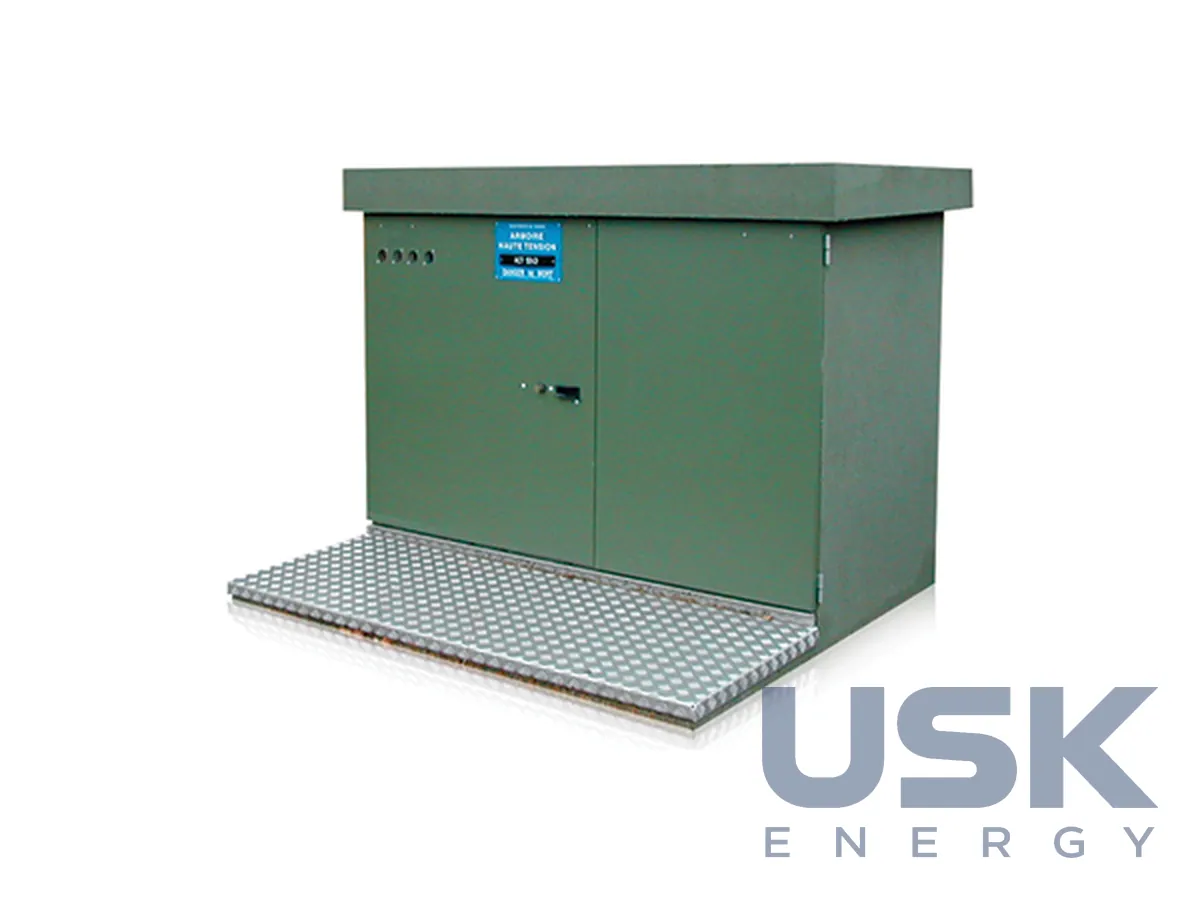

Обладнання монтують зверху, знявши дах. Так простіше виконувати роботи, менше доводиться тягати важкі вузли вручну і коротший час перебування бригади на об'єкті, що знижує ризик травм. Бетон добре витримує теплові й механічні удари і не кородує. Ззовні оболонку вкрито товстим пластиковим шаром RPE, до комплекту входять двері, панелі та зрівнювальний пояс заземлення. Висота шафи залежно від варіанта 1,13 м або 2,20 м. Кабелі вводять через вибивні заготовки в днищі. Об'єм оболонки закладено з розрахунком на майбутнє встановлення комунікаційної апаратури EMIS для вимірювань і диспетчерського контролю.
Електричні параметри РП розраховано на мережу 20 кВ і 50 Гц, номінальний струм вимикачів навантаження 400 А, струм термічної стійкості 12,5 кА/1s. Допоміжний трансформатор випускають на 20 кВ/230 В або 15 кВ/172 В потужністю 150 VA, на виході 16 А. Випробувальні напруги промислової частоти (1 хвилина) становлять 50 і 60 кВ, грозового імпульсу 1.2/50 µs 125 і 145 кВ (пік). Для кіл на землю вказано 10 кВ і 20 кВ (пік). Випробування на внутрішню дугу 12,5 кА/0,7 s за класом IAC AB поширено на всі ринкові варіанти шафи. Однофазний струм КЗ на землю 1 кА/1s.
Апаратура відповідає HN 64-S-52 (листопад 2002) на РП у металевій оболонці на номінальну напругу 24 кВ, HN 64-S-43 на електричний привод та інтерфейс телекерування вимикачів 400 А (ITI/PASA), HN 45-S-51 на індикатори КЗ для підземних мереж СН. Під час експлуатації персонал періодично оглядає РП, перевіряє роботу індикатора КЗ і зв'язок шафи ITI з диспетчерським пунктом.
Технічні характеристики
| РП СН | Antares, до 3 функціональних комірок |
|---|---|
| Конфігурації | від AC2M до AC3T з розширенням на місці |
| Керування мережею | шафа ITI IControl-T або індикатор КЗ Sentinel |
| Корпус | бетон |
Запит ціни та строку поставки
CAHORS NAUVA I — розширюваний пункт секціонування мережі СН, CAHORS. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8537 20 91 00 (1–72,5 кВ) 8537 20 99 00 (понад 72,5 кВ) |
|---|---|
| HS, 6 знаків | 8537 20 |
| CN (ЄС) | 8537 20 91 (1–72,5 кВ) 8537 20 99 (понад 72,5 кВ) |
| HTSUS (США) | 8537 20 00 40 |
| Митний тариф КНР | 8537 20 90 00 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Скільки комірок можна встановити в NAUVA I?
До 3 функціональних комірок РП Antares, конфігурації від AC2M до AC3T.
Чи можна розширити пункт без заміни?
Так, розширення від AC2M до AC3T виконують на місці без повної заміни шафи.
Які засоби керування мережею передбачено?
Шафа ITI IControl-T або індикатор КЗ Sentinel.
