Efacec QBN7 — металоплаковане КРУ 36 кВ з повітряною ізоляцією

Опис

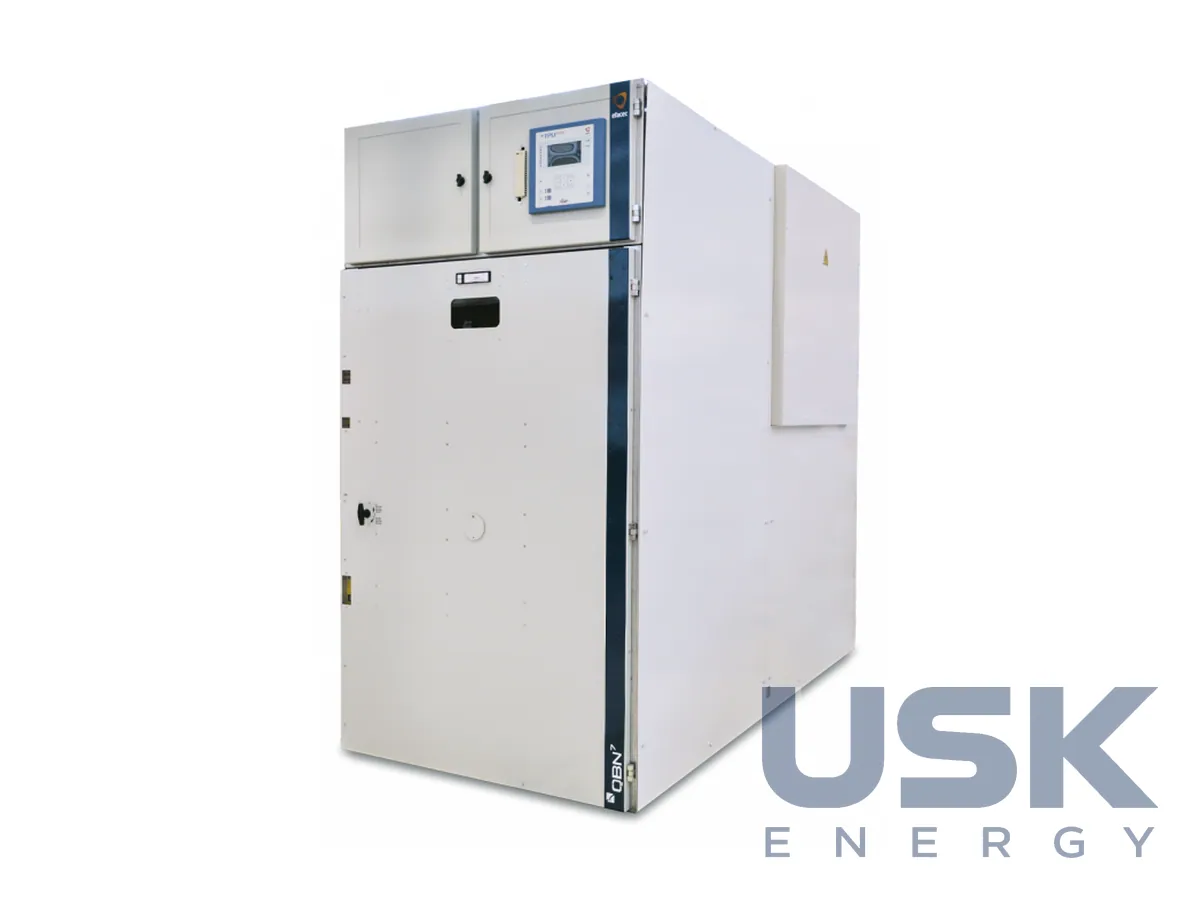

QBN7 від Efacec належить до КРУ первинного розподілу на 36 кВ для внутрішнього встановлення. Це металоплакований пристрій з повітряною ізоляцією, де кожну комірку розділено металевими перегородками на окремі відсіки збірних шин, вимикача, кабельного приєднання та вторинних кіл. Комірки ставлять у закритих розподільчих пристроях підстанцій енергосистем, на головних знижувальних підстанціях підприємств, на об'єктах генерації та інфраструктури, тобто там, де мережею 36 кВ розподіляються великі потужності й важлива швидка заміна апарата.

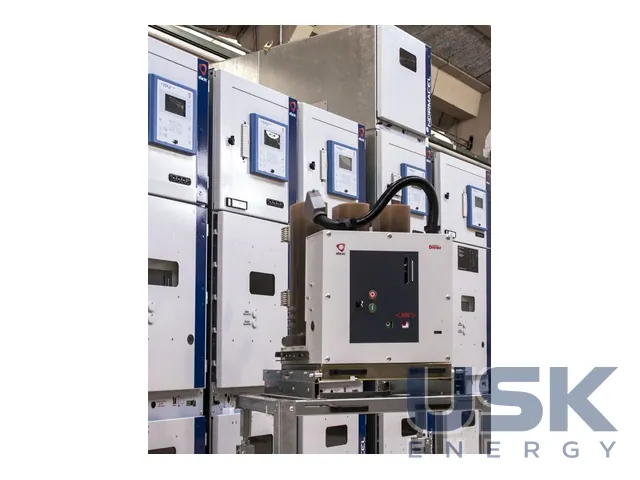

Серцем комірки є викатний вакуумний вимикач DIVAC власної розробки Efacec. Його виконано за IEC 62271-100, він належить до класів E3 за електричною та M2 за механічною зносостійкістю, тобто розрахований на велику кількість комутацій без капітального ремонту. Кожен полюс містить вакуумну дугогасну камеру, привод зібрано в спільному механізмі керування. Вимикач викочують із комірки для огляду чи заміни, не чіпаючи кабелі та збірні шини, а сусідні приєднання при цьому продовжують працювати. Сам DIVAC відповідає також IEC 62271-1, IEC 60056, ANSI IEEE C37.09 і ГОСТ.

Номінальний струм збірних шин і приєднань сягає 4000 А, струм КЗ до 50 кА. Ширина комірки залежить від струму, для приєднань до 1250 А передбачено вузькі шафи, для 2500 А і для 3150 А чи 4000 А ширші. Під час планування приміщення це враховують заздалегідь, бо ввідні та секційні комірки на великий струм займають помітно більше місця, ніж лінійні фідери. Перед рядом лишають прохід для викочування вимикача на візку. Конструкція модульна, тому ряд легко наростити новими фідерами під час розширення підстанції. Корпус випробувано на стійкість до внутрішньої дуги за IEC 62271-200, перегородки класу PM, доступність A FLR, тобто персонал захищений з фасаду, боків і тилу. Базові умови експлуатації від -5 до +40 °C, на замовлення від -10 до +55 °C.

Захист і автоматику в комірках будують на цифрових реле Efacec власного виробництва. Вони швидко реагують на пошкодження й легко вбудовуються в систему керування підстанцією. Коли вимикач, комірку та релейний захист робить один виробник, простіше узгодити логіку блокувань і сигналізації, а також отримати єдину документацію на весь розподільчий пункт.

Efacec понад 70 років розробляє, виготовляє, монтує, відновлює та обслуговує установки середньої та високої напруги. Компанія базується в Порту й працює в 87 країнах. У Португалії вона в межах 50-річного партнерства з EDP продовжує постачати для мереж первинного розподілу КРУ QBN7 і Normacel. У тій самій лінійці є Normacel на напругу до 24 кВ для мереж меншого класу, а також газоізольовані моноблоки й модульні комірки вторинного розподілу.
