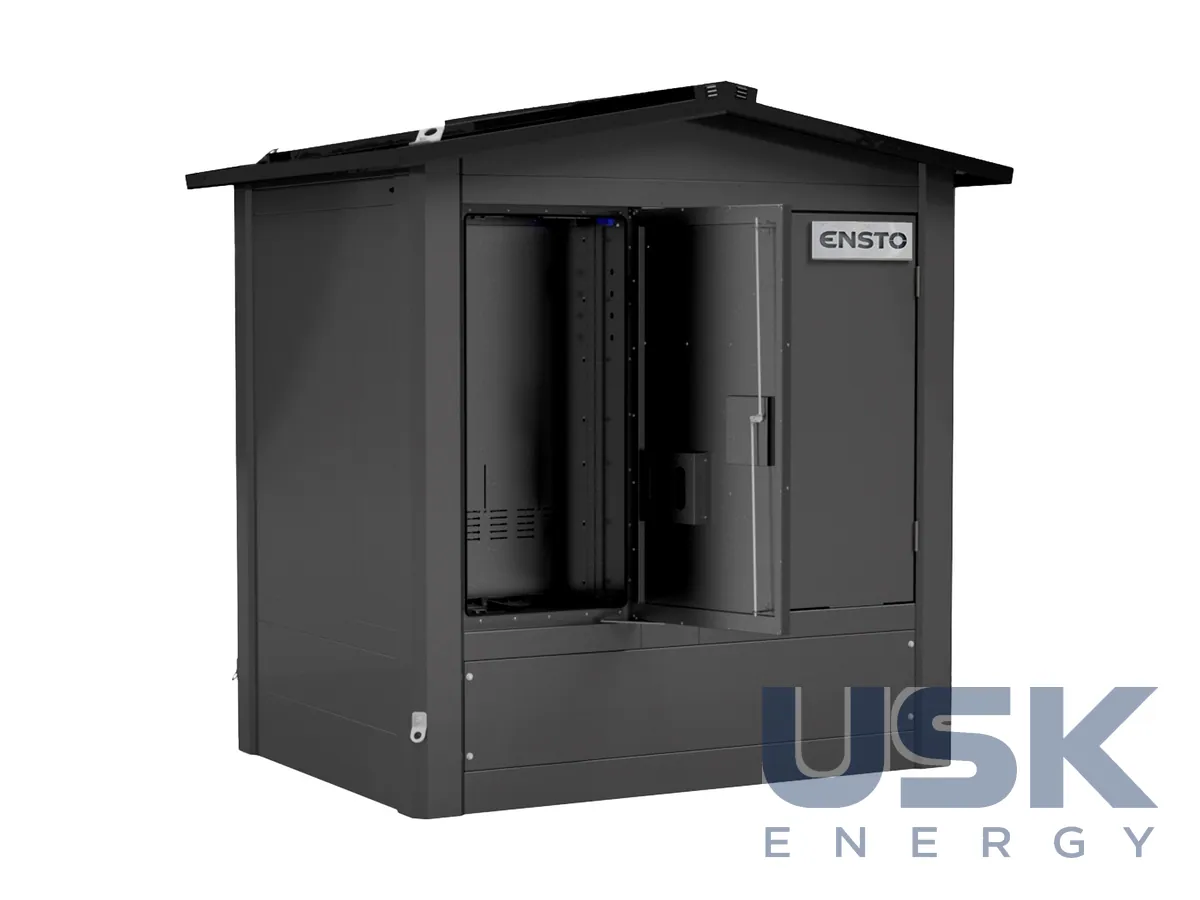

Ensto CSS-EA6 — інтелектуальний пункт секціонування мережі СН з RMU до 6 модулів

Опис

Ensto CSS-EA6 належить до пунктів комутації, тобто до підстанцій без силового трансформатора. Його завдання в розподільчій мережі СН полягає в тому, щоб поділити кабельну або змішану мережу на ділянки, дати точки перемикання між фідерами та місце для встановлення захисту й телемеханіки. Усередині розміщується RMU до 6 модулів із телекеруванням і захистом. Пункт підходить також для розподіленої генерації та промисловості, наприклад для під’єднання сонячної електростанції до мережі або для розведення живлення територією підприємства.

Габарити пункту 1740×2300×2581 мм, площа 2,3×1,8 м. Це помітно менше за підстанцію з трансформатором, тому CSS-EA6 простіше розмістити на тісному міському майданчику, біля дороги або на території наявної підстанції. Маса 1000 кг, пункт привозять зібраним і ставлять краном на підготовану основу. На місці під’єднують кабелі СН, оперативне живлення та канали зв’язку.

Шість модулів RMU дають гнучкість за схемою. Типовий набір містить вводи двох кабельних ліній, відхідні лінії до споживачів або до інших підстанцій, приєднання генерації, комірку обліку чи захисту. За телекерування диспетчер перемикає фідери дистанційно, а захист та індикатори пошкоджень допомагають швидко виділити пошкоджену ділянку. У змішаних мережах такий пункт часто ставлять у місці переходу кабельної лінії на повітряну або на межі зон обслуговування.

Ступінь захисту IP23/IP55, конструкція витримує вітрове навантаження до 1640 Н/м². Як опцію встановлюють трансформатор власних потреб. Він живить обігрів, освітлення, привод апаратів, апаратуру телемеханіки та зарядний пристрій акумуляторів, коли в місці встановлення немає окремого джерела низької напруги. Без такого трансформатора живлення власних потреб треба підводити від сусідньої підстанції або від мережі НН. Для віддалених вузлів, де мережа НН далеко, опція з власним трансформатором часто виявляється простішою й дешевшою за прокладання окремого кабелю.

Пункт відповідає EN 62271-202 і EN 61439-5, його ставлять у вузлах кабельної мережі та на приєднаннях СЕС. Перший стандарт описує вимоги до комплектних підстанцій заводського виготовлення, зокрема до випробувань на стійкість до внутрішньої дуги та нагрівання, другий стосується розподільчих пристроїв НН у мережах загального користування. Виробництво Ensto сертифіковано за ISO 9001, ISO 14001 і ISO 45001.

У тій самій серії компактних підстанцій Ensto є Smart CSS i1000 для трансформатора до 1000 кВА, зокрема у версії з RMU до 6 модулів. Якщо у вузлі мережі згодом знадобиться трансформація, проєктувальник може вибрати підстанцію з цієї самої родини зі схожими принципами керування та обслуговування. Під час вибору CSS-EA6 уточнюють тип і виробника RMU, склад модулів, систему телемеханіки та протоколи зв’язку, вимоги до живлення власних потреб і кліматичне виконання.

Технічні характеристики

Коди для митного оформлення

Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
