Ensto Auguste — опорний вимикач навантаження СН до 36 кВ, 630 А

Опис

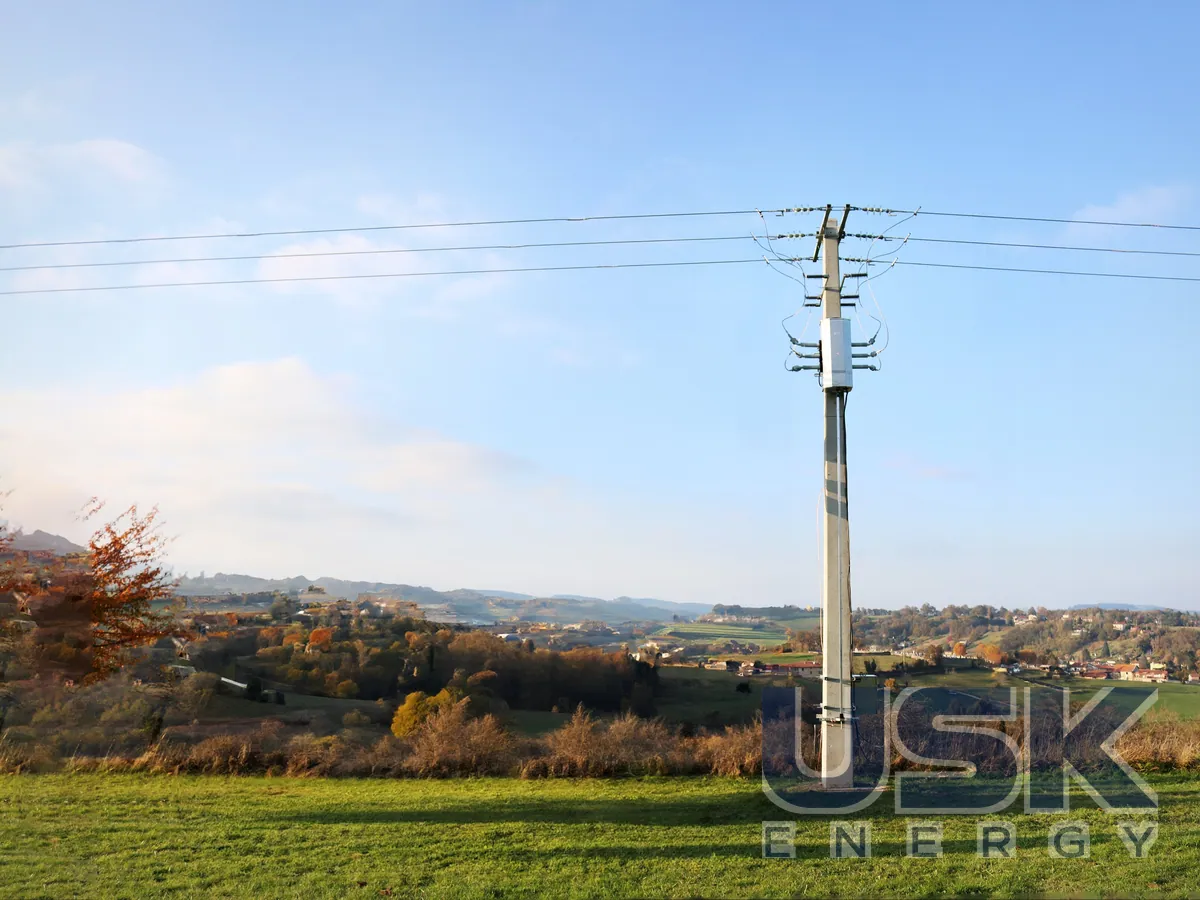

Ensto Auguste належить до опорних вимикачів навантаження-роз’єднувачів для повітряних ліній середньої напруги. Апарат ставлять на опору ПЛ, і він дає змогу вимкнути лінію під повним навантаженням без вимкнення живильного вимикача на підстанції. Номінальний струм 630 А відповідає вимкненню повного навантаження лінії за напруги до 36 кВ. Виробник рекомендує його для будь-яких типів мереж, особливо там, де перемикання часті, а погода важка. Приклад із практики Ensto це мережі фінської Лапландії за Полярним колом, де апарати працюють у шторм, сніг і ожеледь.

Комутувальний елемент побудовано на триполюсному вимикачі, розміщеному у звареному корпусі з нержавкої сталі, герметизованому на весь строк служби. Усередині корпусу елегаз, і в нових версіях тиск SF6 вимірюється точніше, тож за станом апарата можна стежити дистанційно. Вимикач монтується під лінією, збоку опори. Нове універсальне кріплення до опори випускається у варіантах із хомутом, бандажем і на болтах, що підходить для різних типів стояків і підвищує безпеку під час монтажу. Для спрощення робіт є комплект, з яким обмежувачі перенапруг ставлять безпосередньо на вимикач, поки він ще на землі. Так скорочується кількість операцій на верху опори, а ОПН одразу правильно орієнтовані.

Конструкцію виконано з нержавкої сталі 304 і 316L, строк служби понад 30 років. Сталь 316L ставлять на замовлення для ділянок біля моря та в промислових зонах із сильним забрудненням, де корозія йде швидше. Привод і шафа замикаються на замок, шафу можна розмістити на висоті, що захищає від вандалізму.

Керування ручне або моторизоване, вимикач інтегрується в системи телекерування мережею. У комплекті постачається шафа контролю та керування, через яку апаратом керують місцево або дистанційно. У шафі є плата виявлення струму пошкодження, контролер e-RTU2020 із протоколом IEC104, зарядний пристрій та акумулятор на 12 В. Допоміжне живлення шафи від 100 до 250 В змінного струму. Вимикач можна дооснастити датчиками струму з магнітопроводом у компаунді. Їх ставлять на апарат у майстерні, а потім під’єднують до шафи на місці. Є два варіанти, клас 5P10 з похибкою менше 5% до 6300 А і клас 5P20 для більших струмів КЗ. За цими даними шафа визначає струм навантаження й фіксує проходження струму пошкодження, а разом із телекеруванням це дає автоматичне виділення пошкодженої ділянки.

Вимикачі навантаження Auguste випускаються понад 25 років, перші апарати вийшли на ринок у 1999 році, розробка велася разом з операторами розподільчих мереж. Виробництво розташоване у Франції, до проєктування й виробництва застосовується система якості ISO 9001, апарати пройшли типові випробування за міжнародними стандартами. Модульна конструкція дає підібрати спосіб кріплення, контроль SF6, датчики, тип приводу й оновити апарат пізніше. Ensto також виробляє повітряні роз’єднувачі до 36 кВ.
