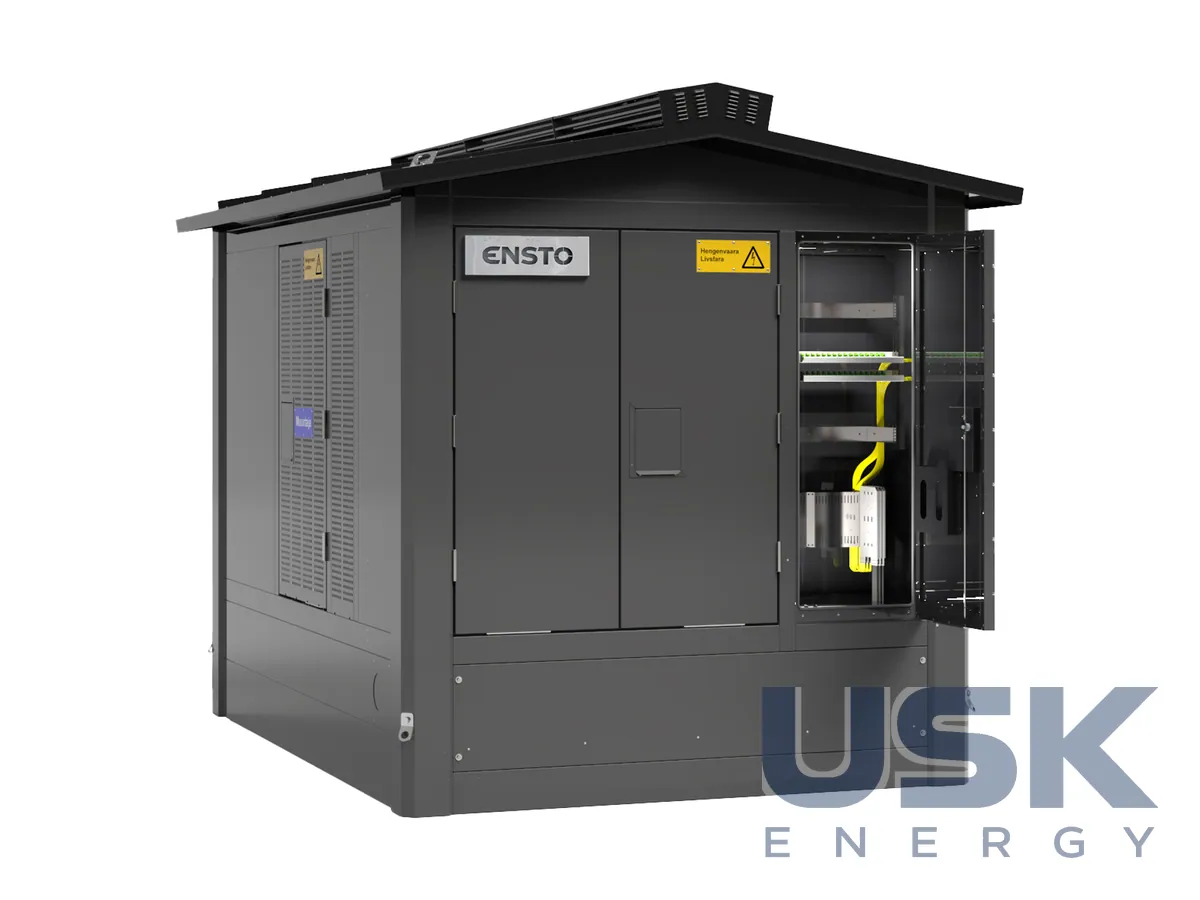

Ensto Smart CSS i1000 — компактна трансформаторна підстанція для трансформатора до 1000 кВА

Опис

Ensto Smart CSS i1000 належить до компактних трансформаторних підстанцій заводської готовності для розподільчих мереж середньої напруги. Усередині розміщується силовий трансформатор потужністю до 1000 кВА, розподільчий пристрій СН, щит НН і відсік автоматики. Підстанція постачається під ключ, на об’єкті її встановлюють на підготовану основу й під’єднують кабелі, без складання обладнання на місці. Виробник позиціонує її для міських і приміських кабельних мереж, а також для приєднань розподіленої генерації та промислових споживачів.

Слово Smart у назві стосується функцій, які зазвичай доводиться додавати окремо. Підстанція має телекерування комутаційними апаратами, виявлення пошкоджень і захист. Диспетчер бачить стан приєднань і може перемикати їх дистанційно, а за сигналами індикаторів пошкоджень швидше знаходить пошкоджену ділянку кабельної лінії та виділяє її. Контроль доступу виведено в SCADA, тобто відчинення дверей фіксується й передається до диспетчерської. Підстанція не прив’язана до одного постачальника обладнання, у неї можна ставити RMU, трансформатор і апаратуру автоматики, вибрані мережевою компанією за її стандартами.

Базове виконання CSS-I1000 доповнюють версії CSS-I1000-6M з RMU до 6 модулів і CSS-I1000-K з відсіком для ВОЛЗ третіх сторін. Версія з шестимодульним RMU підходить для вузлів, де до підстанції підходить кілька кабельних ліній і потрібні додаткові приєднання. Окремий відсік для оптоволоконного обладнання зручний, коли в підстанції розміщують вузол зв’язку оператора або іншої організації, і його персонал повинен мати доступ до своєї апаратури без доступу до електрообладнання.

Безпеку при внутрішній дузі розв’язано через канал скидання тиску дуги через дах. Якщо у відсіку СН виникає дугове замикання, гарячі гази йдуть угору, а не через двері в бік людини, що стоїть поруч. Для підстанцій у житловій забудові та біля пішохідних зон це суттєво. Стійкість до внутрішньої дуги підтверджують типовими випробуваннями за стандартом на комплектні підстанції, і клас стійкості зазначають у документації на конкретне виконання.

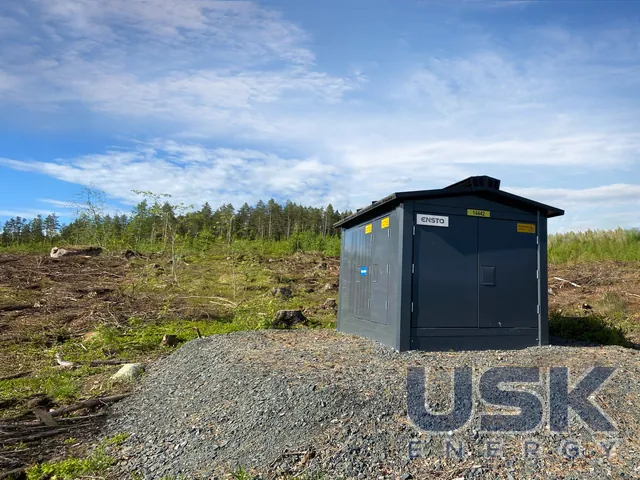

Маса підстанції 2500 кг, габарити 3150×2300×2665 мм. Її перевозять одним транспортом і ставлять краном, тому монтаж на майданчику займає небагато часу. Ступінь захисту IP23/IP55, відсік автоматики IP55, що захищає електроніку від пилу й води. Конструкцію розраховано на вітрове навантаження до 1640 Н/м², це враховують під час встановлення на відкритих і підвищених місцях.

Підстанція відповідає EN 62271-202, стандарту на комплектні підстанції високої та низької напруги заводського виготовлення, і EN 61439-5 для розподільчих пристроїв НН у мережах загального користування. Виробництво Ensto сертифіковано за ISO 9001, ISO 14001 і ISO 45001. Під час вибору підстанції проєктувальник звіряє потужність трансформатора, склад RMU, схему НН, вимоги мережевої компанії до телемеханіки та майданчик під встановлення з урахуванням під’їзду крана й кабельних вводів.

Технічні характеристики

Коди для митного оформлення

Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
