Alfen Altro — збірна підстанція з обслуговуванням зсередини для під’єднання до мережі СН 1,75–20 МВА

Опис

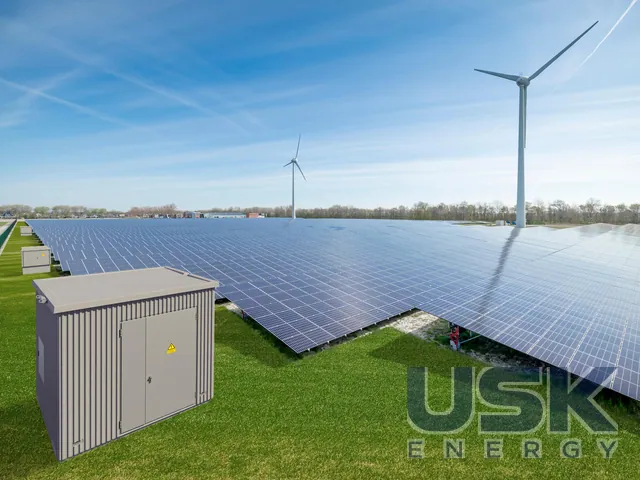

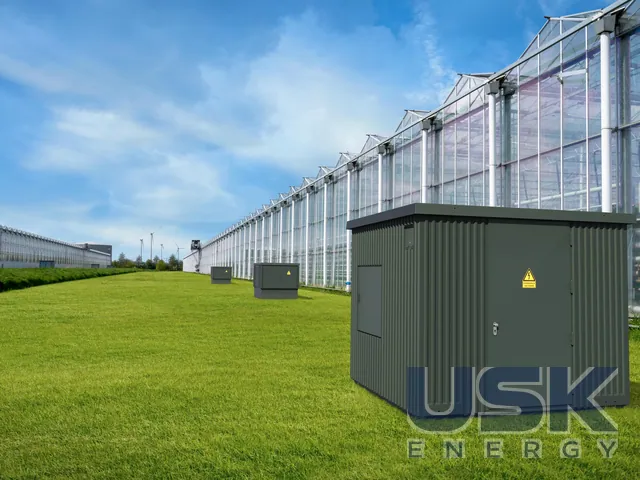

Altro належить до збірних підстанцій Alfen з обслуговуванням зсередини, тобто персонал заходить у корпус і працює з обладнанням у приміщенні. Її будують для підключення підприємств до мережі середньої напруги, і коло замовників велике. Це монтажні організації, лізингові компанії інфраструктури, сонячні парки, наземні вітрові електростанції, промисловість, тепличні господарства та зарядні хаби для електромобілів. Підстанція може працювати і як станція СН розподільної мережевої компанії. Ставлять її там, де споживач бере потужність прямо з мережі СН і де всередині треба розмістити комірки мережевої компанії, облік і власні комірки замовника. Обслуговування зсередини дає персоналу працювати за будь-якої погоди під дахом, із зачиненими дверима.

Потужність підключення від 1750 кВА до 20 МВА. Допустима потужність підключення залежить від вимог мережевої компанії. У Нідерландах кожен оператор має свої правила до обладнання на межі мережі, тому підстанцію випускають у 3 виконаннях, під вимоги Stedin, Liander і Enexis. Alfen комплектує Altro за вимогами конкретного оператора та постачає її разом із його установкою СН, тож на місці лишається підключення. Стандартні конфігурації скорочують погодження, проєкт не доводиться щоразу проходити наново.

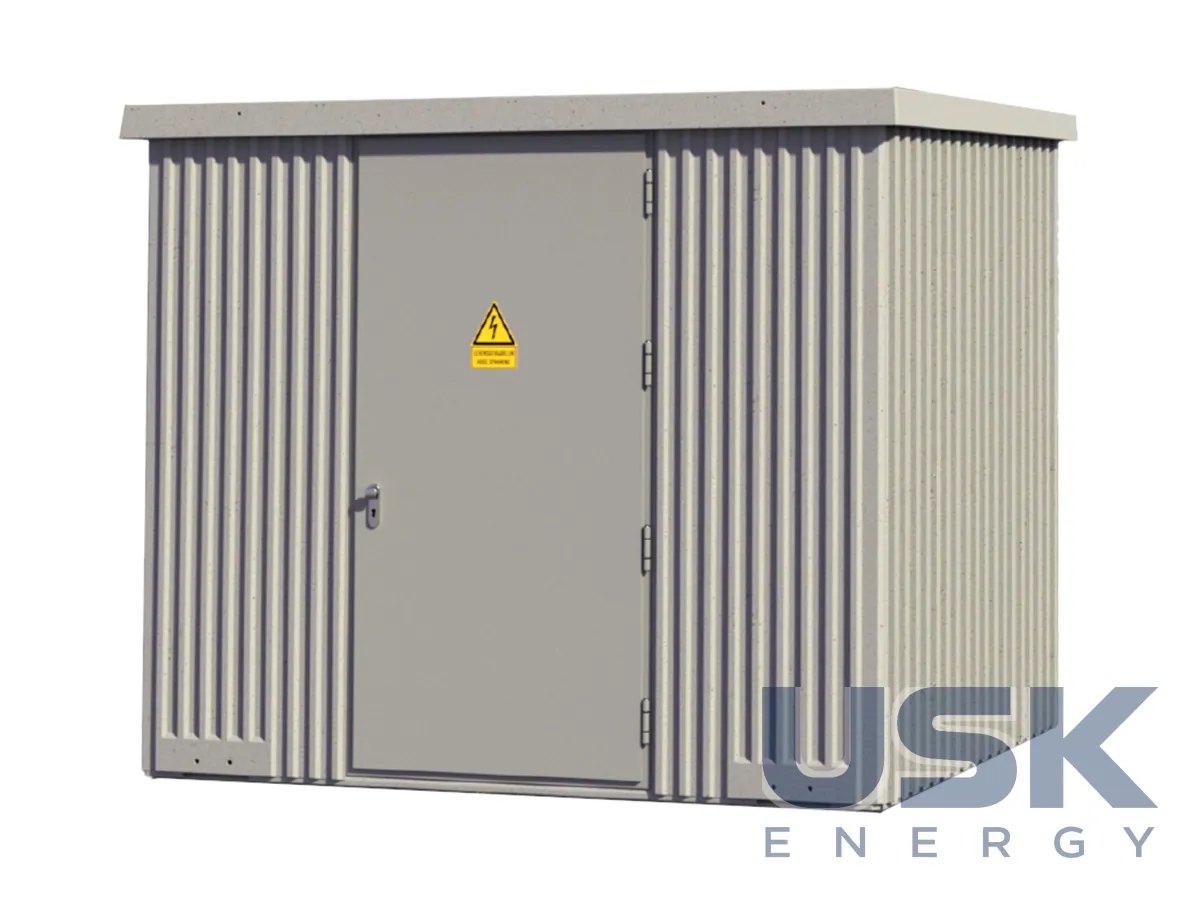

Корпус із бетону C55/C67 стоїть на монолітній водонепроникній основі. Цільний підвал без швів не пропускає ґрунтові води до кабельних уводів. Бетон відповідає високим класам середовища експлуатації XA2, XC4, XD3, XF2 і XS1, тобто розрахований на хімічно агресивний ґрунт, змінне зволоження, хлориди, цикли заморожування та морську атмосферу. Фінішний шар зі штукатурки чи фарби не потрібен. Упізнаваний вигляд Alfen створюють рифлені поверхні або смуги з каменю, а на замовлення корпус фарбують у будь-який колір RAL.

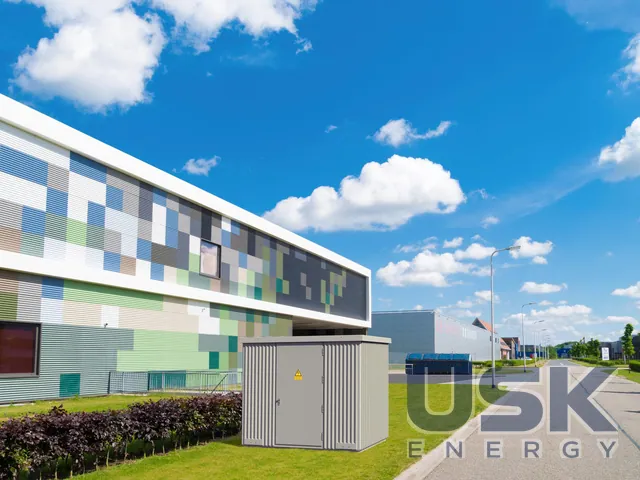

Клас стійкості до внутрішньої дуги IAC-AB. Літери A і B вказують, що під час дугового КЗ усередині захищені і навчений персонал, і сторонні люди поруч із підстанцією, зокрема перехожі. Для станції, що стоїть біля дороги чи на території підприємства, це важливий параметр безпеки. Підстанція відповідає вимогам нідерландських мережевих операторів до безпеки, безперебійності та якості.

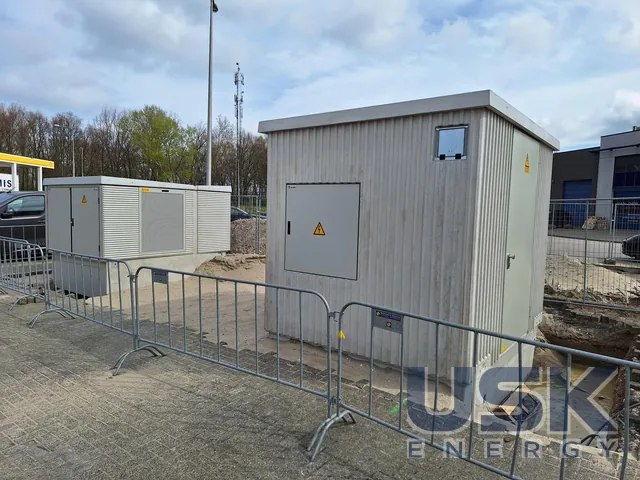

Конструкція витрачає менше сировини. Менше цементу та менша маса знижують викиди CO2 під час виготовлення й перевезення, хоча величина ефекту залежить від конфігурації. Строк виготовлення короткий, обладнання монтують на заводі, і на майданчику працює менше підрядників. Підстанцію привозять, ставлять на місце й підключають кабелі, а внутрішні з'єднання вже виконано та перевірено. Для сонячного парку чи зарядного хабу це скорочує час від замовлення до подачі напруги. Менше учасників на майданчику означає й менше стиків відповідальності між ними. Виробник корпусу, постачальник установки СН і монтажник тут фактично зведені до однієї сторони, і під час налагодження не доводиться з'ясовувати, чия помилка в з'єднаннях.

Технічні характеристики

Коди для митного оформлення

Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
