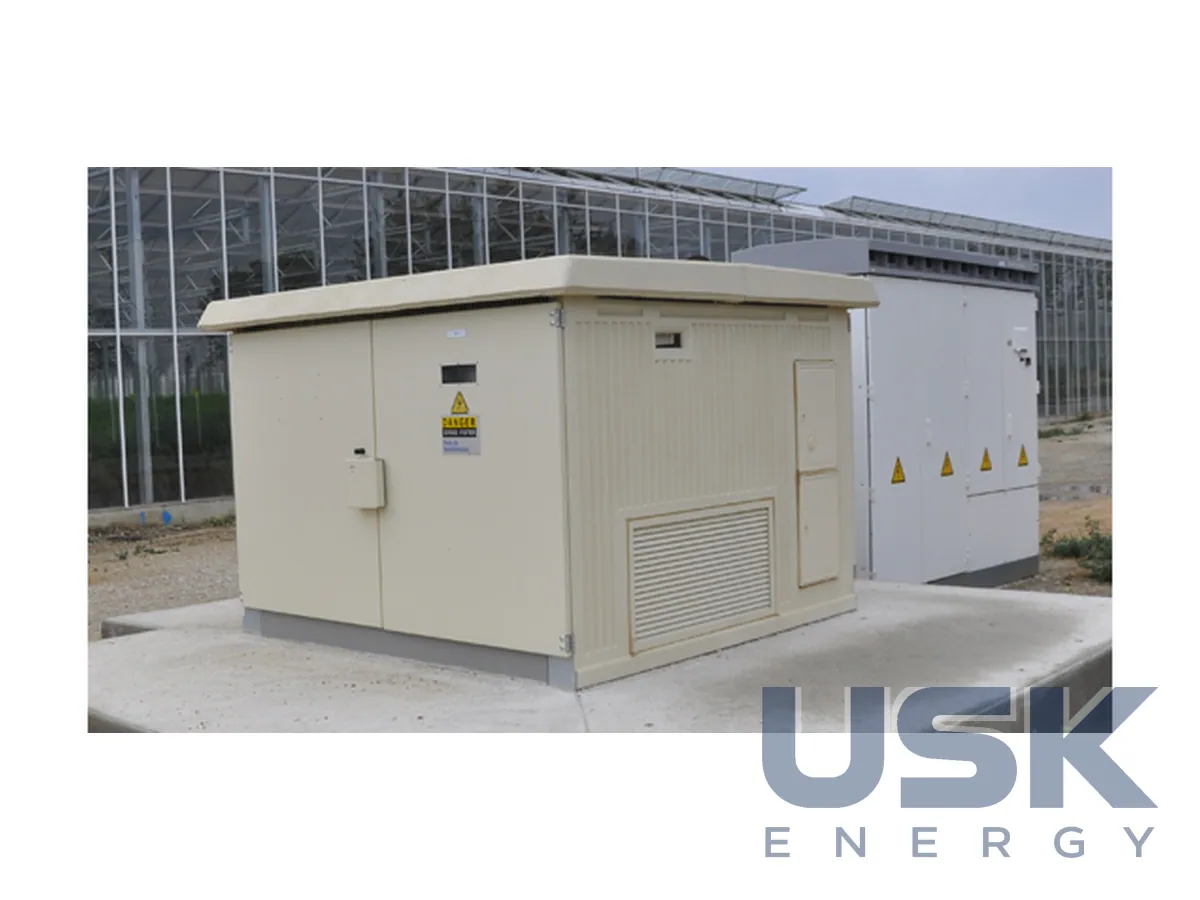

CAHORS NAUVASOL — компактна підвищувальна КТП для ВДЕ 400–1000 кВА

Опис

CAHORS NAUVASOL належить до компактних підвищувальних КТП для об’єктів відновлюваної енергетики та систем накопичення. Підстанція приймає енергію з шин НН станції, підвищує її до напруги мережі СН, розподіляє та захищає приєднання. Вона підходить для сонячних, вітрових, малих гідро- та біомасових станцій і накопичувачів із трансформатором 400–1000 кВА. Під’єднання до приватної мережі СН, виконаної за французьким стандартом C13-200, можливе відпайкою, у розріз або за схемою хибного розрізу.

Через малі габарити підстанція не потребує дозволу на будівництво. Площу та висоту корпусу підібрано так, що у Франції для її встановлення не треба оформлювати дозвіл, і це помітно скорочує строк підготовки майданчика для невеликих станцій. За межами Франції це питання вирішують за місцевими будівельними нормами, але мала площа та висота корпусу спрощують погодження і в інших країнах.

Корпус із бетону CCV, обслуговування ззовні, доступ до відсіків СН і НН роздільний. CCV це сплав цементу та скловолокна, він легший за звичайний бетон, а за описом CAHORS зберігає механічну міцність і довговічність. Для компактних підстанцій це зручно під час перевезення та встановлення. Роздільні відсіки дають різний доступ до СН і НН залежно від допуску персоналу, а для керування допусками передбачено окреме експлуатаційне приміщення. Кабелі вводяться через знімні панелі. Систему збирання масла вбудовано у фундаментну частину підстанції, корпус можна пофарбувати в один із кольорів широкої палітри, є аварійна кнопка вимкнення для пожежників і обов’язкові таблички.

РП СН побудовано на Nogaris на 2 вводи. Це компактні комірки з повною ізоляцією, по дві комірки вводу з вимикачем навантаження на підстанцію, з блокуванням між ними. Трансформатор живиться від РП напряму. Сам трансформатор підвищувальний, зі зниженими втратами та вбудованим захистом TPC. Внутрішні запобіжники СН із бойком і трифазний роз’єднувач вимикають його від мережі в разі внутрішнього пошкодження, без зовнішніх проявів і без окремої комірки захисту.

Живлення власних потреб 48 або 24 В DC від автономного джерела, у комплекті також сухий трансформатор НН/НН. Є пристрій перевірки відсутності напруги. Склад підстанції можна змінити на вимогу замовника, наприклад за набором комірок, щитом НН або джерелом живлення власних потреб.

Підстанція відповідає C13-200. Її відповідність вимогам цього стандарту підтверджено інспекційним органом, а виробництво ведеться на майданчику, кваліфікованому енергопостачальною компанією. Таблички та знаки безпеки виконуються за C13-100 і C13-200.

Під час вибору NAUVASOL визначають потужність трансформатора, напругу мережі СН, схему під’єднання, склад щита НН і тип джерела власних потреб. Для станцій потужніших за 1000 кВА або з кількома трансформаторами вибирають підстанції більшого розміру з тієї самої лінійки CAHORS, наприклад NAUVA з внутрішнім коридором.
